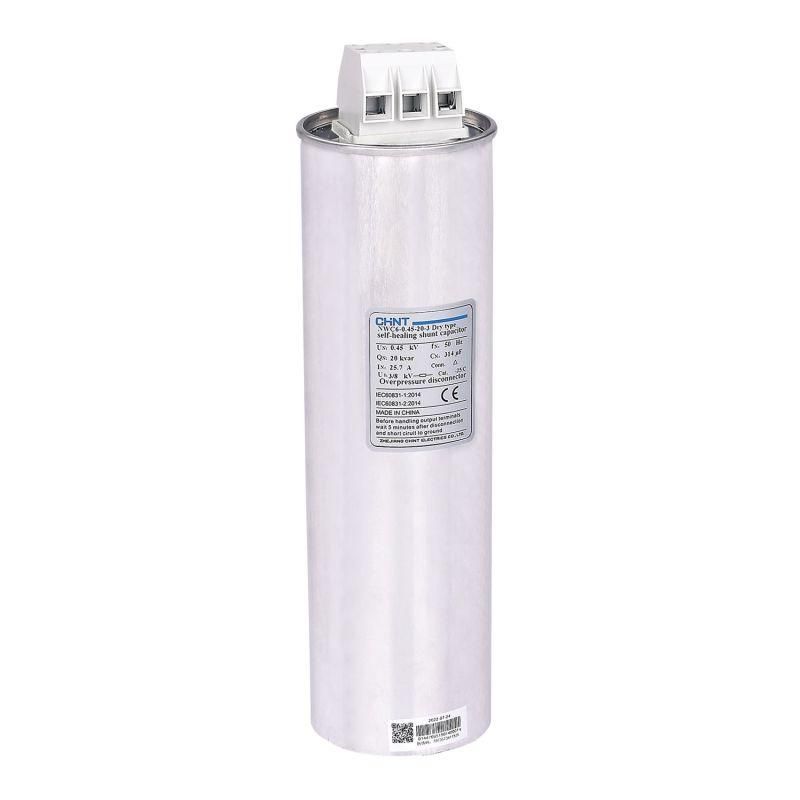

Конденсатор трехфазный NWC6-0.45-20-3, АС450В, 20кВАр | 799036 CHINT

Конденсатор трехфазный NWC6-0.45-20-3 от CHINT — это сухой шунтирующий конденсатор, предназначенный для компенсации реактивной мощности в трёхфазных сетях 450 В. Модель 799036 повышает коэффициент мощности, снижает токи в проводах и улучшает стабильность напряжения, особенно в условиях высоких нагрузок на промышленном оборудовании.

Назначение и область применения

Конденсатор трехфазный NWC6-0.45-20-3 используется для компенсации реактивной мощности в трёхфазных электросетях с рабочим напряжением до 450 В. Его основная задача — увеличить коэффициент мощности (cos φ) до значений близких к единице, что снижает токи в кабелях, уменьшает потери энергии и предотвращает перегрузку трансформаторов и генераторов.

Подходит для установки в цепях промышленного оборудования: насосы, компрессоры, вентиляторы, конвейеры, станки с АД. Применяется в распределительных щитах, на подстанциях и в системах автоматической компенсации реактивной мощности.

Технические характеристики

• Номинальное напряжение: 450 В — рассчитан на работу в сетях с фазным напряжением до 450 В, соответствует классу напряжения 400–480 В.
• Мощность: 20 кВАр — обеспечивает компенсацию реактивной мощности 20 киловар, что эквивалентно емкости 314 мкФ.
• Емкость: 314 мкФ — точное значение, определяющее величину компенсируемой реактивной мощности при заданном напряжении.
• Исполнение: пусковой конденсатор — предназначен для длительной работы в режиме постоянной компенсации, не для кратковременных импульсов.
• Заполнение: сухой огнеупорный материал — исключает риск утечки жидкости, повышает безопасность и долговечность.
• Работа в сети: до 1000 В — допустимо использование в сетях с максимальным напряжением до 1000 В, но номинальное — 450 В.

Совместимость и монтаж

Конденсатор трехфазный NWC6-0.45-20-3 имеет три вывода — по одному на каждую фазу. Подключение выполняется в звезду (Y) или треугольник (Δ) в зависимости от схемы сети. Для правильного подбора схемы необходимо учитывать напряжение на фазах: при 230 В — звезда, при 400 В — треугольник.

Установка осуществляется в закрытом щите с принудительной вентиляцией. Минимальный зазор между корпусом и другими элементами — 50 мм. Клеммы требуют затяжки моментом 1,5–2 Н·м — избыточный крутящий момент может повредить контакты.

Безопасность и стандарты

Конденсатор выполнен в соответствии с требованиями IEC 60831-1 и IEC 60831-2 — международные нормы для конденсаторов силовой компенсации. Сухая герметизация исключает возгорание и утечку, что делает его безопасным для помещений с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая надёжность за счёт сухого заполнения — не требуется обслуживание, не высыхает, не протекает.
• Стабильная ёмкость при температурных колебаниях — работает в диапазоне от –25°C до +55°C.
• Низкий уровень собственного потребления — минимальные потери активной мощности.
• Защита от перенапряжений — внутренние разрядники обеспечивают аварийное отключение при пробое.

Ограничения применения

• Не применяется в сетях с частыми гармониками выше 5-го порядка — возможен перегрев и выход из строя.
• Не рекомендован для установки в местах с постоянной вибрацией без демпферов — механическая нагрузка снижает срок службы.
• Не предназначен для работы при напряжении выше 500 В — превышение номинала вызывает быстрый износ.
• Не заменяет пусковые конденсаторы для однофазных двигателей — отличается конструкцией и режимом работы.

Примеры использования

• Компрессоры воздуха на заводе — снижают пиковую нагрузку на сеть, уменьшают плату за реактивную энергию.
• Линии конвейеров с несколькими двигателями — равномерно распределяют реактивную составляющую по фазам.
• Щиты управления насосными станциями — поддерживают cos φ > 0,95, чтобы избежать штрафов энергоснабжающей организации.

Практические советы

• Перед установкой проверьте фактическое напряжение в сети — даже кратковременные скачки до 500 В могут повредить конденсатор NWC6-0.45-20-3.
• Обязательно используйте автоматические выключатели и предохранители на каждой фазе — защита обязательна.
• При замене старых конденсаторов сверьте емкость: 314 мкФ — это точное значение, не заменяйте на аналоги с ±10% отклонением без перерасчета системы.
• Проверяйте температуру корпуса через 2 часа после включения — если он горячий (>60°C), проверьте наличие перегрузки или гармоник.
• Артикул 799036 совместим со всеми устройствами серии NWC6 от CHINT — можно использовать в модульных комплектах компенсации.
