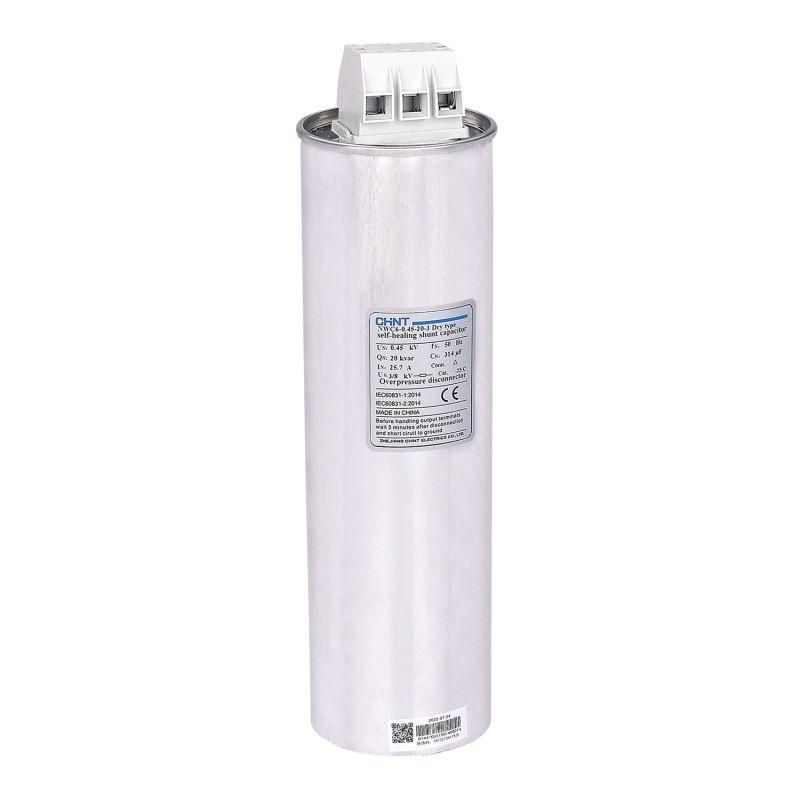

Конденсатор трехфазный NWC6-0.45-10-3, АС450В, 10кВАр | 799034 CHINT

Конденсатор трехфазный NWC6-0.45-10-3, АС 450В, 10кВАр от бренда CHINT предназначен для компенсации реактивной мощности в трёхфазных сетях переменного тока. Этот пусковой конденсатор серии NWC6 обеспечивает повышение коэффициента мощности, снижение потерь в проводах и стабильную работу оборудования — особенно там, где важна безопасность из-за высокой пожарной опасности.

Назначение и область применения

Конденсатор трехфазный NWC6-0.45-10-3 используется в системах компенсации реактивной мощности (УКРМ) в сетях с напряжением до 1000 В. Он применяется для улучшения качества электроэнергии на объектах с индуктивными нагрузками: промышленные станки, насосы, компрессоры, конвейеры, системы вентиляции. Подходит для установки в помещениях с повышенной пожарной опасностью благодаря огнеупорному сухому диэлектрику.

Технические характеристики

• Номинальное напряжение: 450 В переменного тока
• Номинальная мощность: 10 кВАр
• Емкость: 157 мкФ
• Номинальный ток: 12,8 А
• Частота: 50/60 Гц
• Погрешность мощности: от -5% до +10%
• Максимальное допустимое превышение напряжения: 1,1 × 450 В = 495 В
• Максимальное допустимое превышение тока: 1,3 × 12,8 А = 16,6 А
• Пусковой ток: до 200 × номинального тока (кратковременно)
• Потери активной мощности: ≤ 0,2 Вт/кВАр
• Требования к качеству сети: THDU ≤ 5%, THDI ≤ 20%
• Срок службы: более 200 000 часов
• Исполнение: трехфазный, сухой, с термопроводящим силикагелем

Совместимость и монтаж

Конденсатор трехфазный NWC6-0.45-10-3 совместим со всеми стандартными УКРМ и автоматическими системами компенсации, работающими в сетях 400–480 В. Может устанавливаться как в вертикальном, так и в горизонтальном положении — гибкость монтажа позволяет использовать его в ограниченных пространствах. Для подключения используются болтовые зажимы, соответствующие стандарту для токов до 16 А. Обязательно соблюдать полярность фаз L1-L2-L3. Присоединительные провода должны иметь достаточное сечение для выдерживания пусковых токов (минимум 10 мм² медный).

Безопасность и стандарты

Конденсатор серии NWC6 выполнен с сухим огнеупорным диэлектриком на основе силикагеля — он не воспламеняется и не выделяет токсичных веществ даже при перегреве. Соответствует требованиям безопасности для помещений с риском возгорания. Произведён в соответствии с международными нормами IEC 60831-1 и IEC 60831-2. Не содержит масла, хлора или других опасных жидкостей.

Преимущества

• Высокая надёжность за счёт сухого заполнения — исключает протечки и коррозию
• Долгий срок службы — более 20 лет при правильной эксплуатации
• Стабильная ёмкость при температурных колебаниях
• Низкий уровень внутренних потерь — экономия энергии
• Подходит для сред с высокой пожарной опасностью
• Не требует специального обслуживания

Ограничения применения

• Не предназначена для работы при напряжении выше 495 В — превышение вызывает выход из строя
• Запрещено применять в цепях с гармониками свыше THDU 5% или THDI 20% — возможен перегрев и преждевременный отказ
• Не рекомендуется для частых включений/выключений чаще 10 раз в час — из-за высоких пусковых токов (до 200 In)
• Не работает в условиях постоянного тока — только переменный ток 50/60 Гц
• Не следует устанавливать рядом с источниками сильного тепла (например, нагревательными элементами) без теплоизоляции

Примеры использования

• Компенсация реактивной мощности на заводе с группой асинхронных двигателей
• Установка в распределительном щите промышленного цеха с конвейерной линией
• Обеспечение стабильного напряжения на участках с длительными пусками насосов
• Интеграция в автономные системы питания с дизель-генераторами
• Замена старых масляных конденсаторов в модернизируемых объектах

Практические советы

• Перед установкой проверьте фактическое напряжение сети — оно не должно превышать 495 В
• При использовании в составе автоматической системы компенсации убедитесь, что контроллер не отправляет импульсы чаще 10 раз в минуту
• Для защиты от скачков напряжения используйте фильтры гармоник, если в сети есть частотные преобразователи
• При замене учитывайте посадочные размеры — конденсатор NWC6-0.45-10-3 имеет стандартный корпус, совместимый с большинством креплений серии NWC6
• Проверяйте состояние контактов каждые 6–12 месяцев — окисление увеличивает сопротивление и вызывает перегрев
• Не закрывайте корпус плотными кожухами — требуется свободный доступ воздуха для естественного охлаждения
