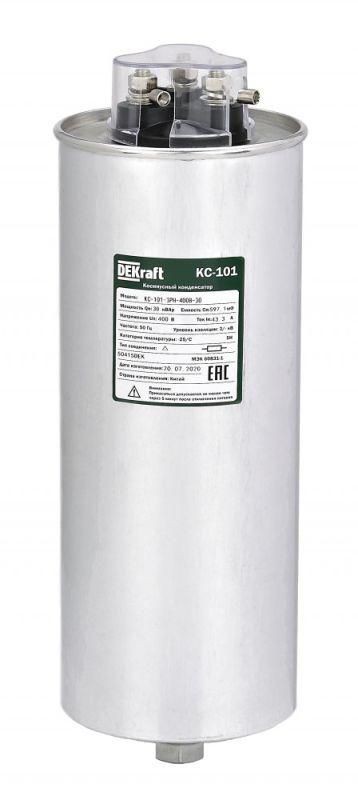

Конденсатор косинусный КС-101 3ф 400В 30квар DEKraft 50415DEK APC

Конденсатор косинусный трехфазный 400В 30кВАр серии КС-101 от DEKraft - устройство для повышения коэффициента мощности в трёхфазных сетях 400 В, снижающее потери энергии и нагрузку на трансформаторы. Артикул 50415dek соответствует модели с рабочей емкостью 596,83 мкФ и номинальным током 90 А.

Назначение и область применения

Конденсатор косинусный трехфазный 400В 30кВАр серии КС-101 используется для компенсации реактивной мощности в промышленных электросетях 50–60 Гц. Он применяется там, где есть мощные индуктивные нагрузки - например, у электродвигателей, насосов, компрессоров, конвейеров и станков. Устройство снижает потребление реактивной энергии из сети, что позволяет уменьшить токи в кабелях и повысить эффективность работы оборудования.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с линейным напряжением до 400 В
• Номинальная мощность: 30 кВАр - способна компенсировать реактивную мощность до 30 киловар
• Номинальный ток: 90 А - максимальный допустимый ток через конденсатор при работе
• Емкость: 596,83 мкФ - физическая ёмкость, обеспечивающая заданную мощность компенсации
• Диаметр корпуса: 116 мм - габариты для монтажа и установки в шкафах
• Тип исполнения: рабочий конденсатор для электродвигателя - рассчитан на постоянную работу под нагрузкой
• Количество ступеней регулирования: 1 - одноступенчатое устройство, не имеет переключаемых режимов
• Гарантийный срок: 36 месяцев - заводская гарантия на отказы по материалам и сборке

Совместимость и монтаж

Конденсатор косинусный трехфазный 400В 30кВАр серии КС-101 подключается параллельно нагрузке в трёхфазной сети. Для монтажа требуется три точки подключения - по одной на каждую фазу. Корпус выполнен в виде цилиндра диаметром 116 мм - необходимо обеспечить свободное пространство вокруг него для теплоотвода. Подключение выполняется медными или алюминиевыми проводниками сечением не менее 25 мм2. Конденсатор не требует внешнего управления - работает постоянно при наличии напряжения в сети.

Безопасность и стандарты

Устройство выполнено по принципу самовосстановления: при пробое внутренней части конденсатора происходит автоматическое восстановление изоляции за счёт испарения дефектного участка металлического покрытия. Это предотвращает взрыв и сохраняет работоспособность остальной части элемента. Произведён в соответствии с требованиями к промышленным конденсаторам для силовых цепей. Сертификаты соответствия указаны в документации производителя SE (Dekraft).

Преимущества

• Самовосстанавливающийся тип - увеличивает надёжность и безопасность при аварийных ситуациях
• Высокая плотность энергии - компактный размер при большой мощности компенсации
• Стабильная работа при температурных колебаниях - оптимизирован для промышленной среды
• Долгий срок службы - благодаря качественным диэлектрикам и герметичному корпусу

Ограничения применения

• Не предназначена для частого коммутирования - не рекомендуется использовать в системах с более чем 10 включениями в час
• Не подходит для сетей выше 400 В - превышение напряжения вызывает выход из строя
• Не является регулируемой ступенью - нельзя изменять мощность компенсации в процессе работы
• Требует принудительного охлаждения при температуре окружающей среды выше +40 C

Примеры использования

• Компрессоры на заводах по производству пластиков
• Электродвигатели насосных станций водоснабжения
• Ленточные конвейеры на пищевых производствах
• Токарные и фрезерные станки с мощностью двигателя 22–30 кВт

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - даже кратковременные скачки до 440 В могут вывести конденсатор из строя
• Обеспечьте доступ к устройству для осмотра и замены - корпус диаметром 116 мм требует места для обслуживания
• Подключайте через контакторы или реле защиты - чтобы исключить включение при отсутствии нагрузки
• Не устанавливайте рядом с источниками тепла - высокая температура снижает срок службы
• При использовании нескольких единиц - распределите их равномерно между фазами для балансировки токов
