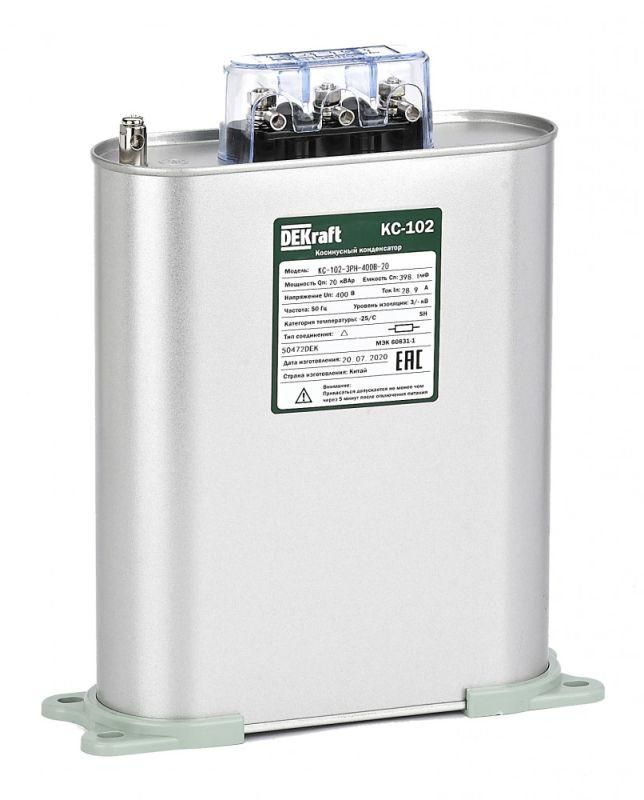

Конденсатор косинусный КС-102 3ф 525В 20квар DEKraft 50488DEK APC

Конденсатор косинусный трехфазный 525В 20кВАр серии КС-102 от DEKraft - устройство для повышения коэффициента мощности в трёхфазных сетях 50/60 Гц, снижающее потери энергии и нагрузку на трансформаторы. Артикул 50488dek соответствует модели из серии КС-102, рассчитанной на работу с электродвигателями и промышленным оборудованием.

Назначение и область применения

Конденсатор косинусный трехфазный 525В 20кВАр серии КС-102 используется для компенсации реактивной мощности в трёхфазных электросетях. Он улучшает коэффициент мощности (cos φ), что снижает токи в проводах, уменьшает перегрузки трансформаторов и позволяет избежать штрафов за низкий cos φ от энергоснабжающих организаций. Применяется в системах с крупными индуктивными нагрузками: электродвигатели, насосы, компрессоры, конвейеры, сварочные установки.

Технические характеристики

• Номинальное напряжение: 525 В - работает в сетях с высоким рабочим напряжением, типично для промышленных объектов;
• Номинальная мощность: 20 кВАр - обеспечивает достаточную компенсацию для средних и крупных двигателей;
• Емкость: 230,97 мкФ - точное значение, соответствующее заданной мощности при напряжении 525 В;
• Тип: самовосстанавливающийся - при пробое участка диэлектрика конденсатор автоматически восстанавливает работоспособность, предотвращая аварию;
• Исполнение: рабочий конденсатор для электродвигателя - предназначен для постоянной работы в составе силовой цепи, не для кратковременного включения;
• Частота: 50/60 Гц - совместим со всеми стандартными промышленными сетями.

Совместимость и монтаж

Конденсатор косинусный трехфазный 525В 20кВАр серии КС-102 подключается в звезду или треугольник в зависимости от схемы сети. Для правильного монтажа необходимо:

• Убедиться, что напряжение сети не превышает 525 В - превышение вызывает перегрев и выход из строя;
• Подбирать клеммы и провода по допустимому току - при 525 В и 20 кВАр ток составляет около 22 А;
• Обеспечить доступ к клеммам для проверки и обслуживания - корпус не герметичен, требует защиты от влаги и пыли;
• Не использовать в цепях с высокими гармониками - требуется предварительная фильтрация, иначе возможен перегрев.

Безопасность и стандарты

Конденсатор серии КС-102 выполнен в соответствии с требованиями к промышленному оборудованию. Самовосстанавливающаяся технология снижает риск возгорания при внутреннем пробое. Однако устройство не имеет встроенной защиты от перенапряжений - рекомендуется применять вместе с комбинированными реле контроля мощности и предохранителями.

Преимущества

• Автоматическое восстановление после локального пробоя - увеличивает срок службы и надёжность;
• Высокая плотность ёмкости - компактный размер при большой мощности;
• Стабильная работа при температуре до +55 C - подходит для помещений с нормальными условиями эксплуатации;
• Совместимость с большинством промышленных систем управления - легко интегрируется в существующие системы компенсации.

Ограничения применения

• Не предназначена для частых включений/выключений - только для постоянной работы;
• Не применяется в сетях с долей гармоник выше 5–7% - требуется установка фильтров;
• Не выдерживает длительного превышения напряжения выше 525 В - даже кратковременные скачки могут повредить;
• Не предназначена для открытой установки - нужна защита от влаги, пыли и механических воздействий;
• Не заменяет активные компенсаторы - эффективна только при стабильной нагрузке.

Примеры использования

• Компрессоры на газоперекачивающих станциях - снижают потребляемую мощность и уменьшают нагрев кабелей;
• Цеховые линии с несколькими двигателями 15–30 кВт - позволяют избежать штрафов за низкий cos φ;
• Системы водоснабжения с насосами - улучшают качество электроэнергии и продлевают срок службы оборудования;
• Сварочные аппараты с импульсным режимом - используются в паре с дросселями для стабилизации.

Практические советы

• Перед установкой измерьте текущий cos φ - чтобы определить необходимую мощность компенсации; если уже установлены другие конденсаторы, учтите суммарную емкость;
• Выбирайте место монтажа с хорошей вентиляцией - перегрев сокращает срок службы;
• Проверяйте состояние клемм каждые 6 месяцев - окисление контактов приводит к перегреву;
• Заменяйте конденсаторы группы одновременно - старые элементы имеют меньшую ёмкость и нарушают баланс;
• Для систем с нестабильной нагрузкой используйте автоматические банки компенсации - этот конденсатор подходит только для статических сценариев.
