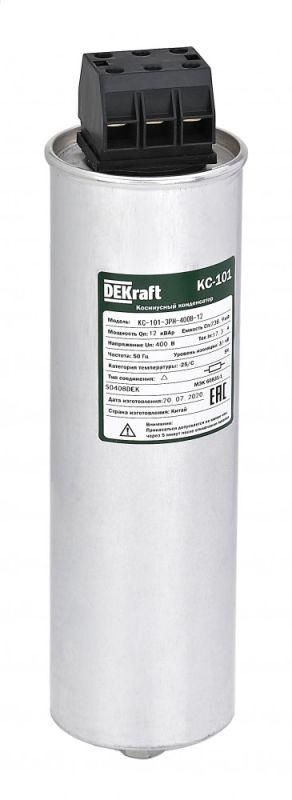

Конденсатор косинусный КС-101 3ф 480В 5.0квар DEKraft 50420DEK APC

Конденсатор косинусный трехфазный 480В 5,0кВАр серии КС-101 от DEKraft (артикул 50420dek) - это рабочий конденсатор для повышения коэффициента мощности в трёхфазных сетях 50/60 Гц. Он применяется для компенсации реактивной нагрузки на двигатели и другое оборудование, снижая потери энергии и улучшая эффективность системы.

Назначение и область применения

Конденсатор косинусный трехфазный 480В 5,0кВАр серии КС-101 используется для коррекции коэффициента мощности (cos φ) в трёхфазных электросетях с напряжением до 480 В. Его основная задача - компенсировать индуктивную составляющую нагрузки, вызванную электродвигателями, трансформаторами и другими устройствами. Это позволяет снизить ток в сети, уменьшить нагрев проводов и избежать штрафов за низкий cos φ от энергоснабжающих организаций.

Подходит для установки в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, вентиляционных системах и других устройствах с постоянной активной нагрузкой.

Технические характеристики

• Номинальное напряжение: 480 В - рассчитан на работу в сетях с линейным напряжением до 480 В переменного тока.
• Мощность: 5,0 кВАр - обеспечивает компенсацию реактивной мощности на уровне 5 киловар.
• Номинальный ток: 90 А - максимальный допустимый ток через конденсатор при работе на номинальном напряжении.
• Ёмкость: 69,08 мкФ - физическая емкость, соответствующая заявленной мощности при частоте 50/60 Гц.
• Количество ступеней регулирования: 1 - одноступенчатый конденсатор, не имеет переключаемых режимов; работает постоянно при включении.
• Диаметр корпуса: 76 мм - габариты для планирования места установки.
• Исполнение: рабочий конденсатор для электродвигателя - предназначен для длительной работы под нагрузкой, не является пусковым.
• Гарантийный срок: 36 месяцев - производитель гарантирует работоспособность при соблюдении условий эксплуатации.

Совместимость и монтаж

Конденсатор косинусный трехфазный 480В 5,0кВАр серии КС-101 подключается параллельно нагрузке в трёхфазной сети. Для монтажа требуется три точки подключения: L1, L2, L3. Подключение выполняется медными или алюминиевыми шинами сечением не менее 16 мм2. Установка возможна в закрытом щите с принудительной вентиляцией или естественным теплоотводом.

Учитывайте посадочный диаметр 76 мм - необходимо предусмотреть место для крепления и зазора вокруг корпуса для циркуляции воздуха. Конденсатор не требует внешнего термореле, так как выполнен в самовосстанавливающемся исполнении.

Безопасность и стандарты

Конденсатор изготовлен по технологии самовосстановления: при пробое участка диэлектрика происходит локальное испарение металлического покрытия, что предотвращает взрыв и сохраняет работоспособность остальной части элемента. Применяемые материалы соответствуют требованиям IEC 60831-1 и IEC 60831-2 для конденсаторов силовой коррекции.

Преимущества

• Самовосстанавливающаяся конструкция увеличивает надёжность и безопасность - исключён риск возгорания при внутреннем пробое.
• Высокая плотность энергии - малые габариты при значительной мощности (5 кВАр).
• Стабильная работа при колебаниях напряжения +-10% от номинала.
• Долгий срок службы благодаря качественной герметизации и использованию высокотемпературных материалов.

Ограничения применения

• Не предназначена для пусковой функции - нельзя использовать вместо пускового конденсатора.
• Не рекомендуется применять в сетях с гармониками выше 5% - повышенные искажения формы сигнала могут привести к перегрузке и выходу из строя.
• Запрещено подключение к источникам постоянного тока - работает только в переменных сетях 50/60 Гц.
• Не следует устанавливать в условиях температуры ниже -25C или выше +55C - выходит за пределы рабочего диапазона.

Примеры использования

• Компенсация реактивной мощности на промышленном станке с асинхронным двигателем 7,5 кВт.
• Установка в щите управления конвейерной линией с несколькими двигателями суммарной мощностью 20–30 кВт.
• Подключение к группе насосов в системе водоснабжения для снижения потребляемого тока и улучшения показателей качества электроэнергии.

Практические советы

• Перед заменой старого конденсатора проверьте фактическую мощность нагрузки - выбирайте ёмкость с запасом 10–15%, чтобы избежать недокомпенсации.
• Обязательно отключите питание и разрядите конденсатор перед обслуживанием - даже после отключения он может хранить заряд несколько минут.
• При установке нескольких единиц используйте одинаковые модели - смешивание конденсаторов с разной ёмкостью может вызвать дисбаланс фаз.
• Регулярно осматривайте корпус на предмет вздутия, следов утечки или перегрева - эти признаки указывают на необходимость замены.
• Конденсатор косинусный трехфазный 480В 5,0кВАр серии КС-101 от DEKraft (артикул 50420dek) лучше всего сочетается с автоматическими регуляторами cos φ - это позволит адаптировать компенсацию под изменяющуюся нагрузку.
