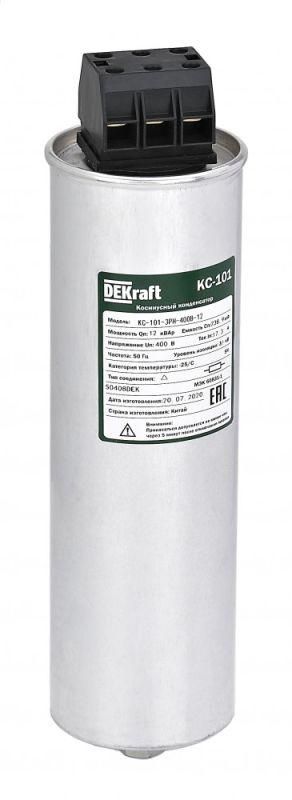

Конденсатор косинусный КС-101 3ф 480В 7.5квар DEKraft 50421DEK APC

Конденсатор косинусный трехфазный 480В 7,5кВАр серии КС-101 от DEKraft (артикул 50421dek) предназначен для повышения коэффициента мощности в трёхфазных сетях переменного тока, снижая потери энергии и улучшая эффективность работы оборудования. Этот рабочий конденсатор применяется там, где требуется компенсация реактивной нагрузки - например, на промышленных станках, насосах и конвейерах.

Назначение и область применения

Конденсатор косинусный трехфазный 480В 7,5кВАр серии КС-101 используется для коррекции коэффициента мощности (cos φ) в трёхфазных электросетях частотой 50–60 Гц. Он компенсирует реактивную составляющую нагрузки, вызванную индуктивными устройствами - электродвигателями, трансформаторами, сварочным оборудованием. Применяется в системах автоматической компенсации, в распределительных щитах и на промышленных объектах с высокой долей индуктивной нагрузки.

Технические характеристики

• Номинальное напряжение: 480 В - рассчитан на работу в сетях до 480 В переменного тока;
• Мощность: 7,5 кВАр - способен компенсировать именно такую величину реактивной мощности;
• Номинальный ток: 90 А - максимальный длительно допустимый ток через конденсатор;
• Ёмкость: 103,62 мкФ - физическая емкость, определяющая уровень компенсации;
• Диаметр корпуса: 76 мм - габариты для монтажа и установки в шкафах;
• Тип: самовосстанавливающийся - при пробое внутреннего элемента цепь автономно восстанавливается, предотвращая выход из строя всего устройства;
• Исполнение: рабочий конденсатор для электродвигателя - предназначен для постоянной работы под нагрузкой, не для кратковременных импульсов;
• Количество ступеней: 1 - одноканальный, не имеет переключаемых режимов;
• Гарантия: 36 месяцев - производитель предоставляет три года гарантии на надёжность.

Совместимость и монтаж

Конденсатор косинусный трехфазный 480В 7,5кВАр серии КС-101 подключается параллельно к трёхфазной сети. Для монтажа требуются клеммы с зажимами, соответствующими сечению провода 16–25 мм2. Установка выполняется в закрытых щитах с хорошей вентиляцией. Диаметр корпуса 76 мм позволяет размещать его в типовых креплениях, совместимых с аналогичными моделями других производителей. Подключение осуществляется только после полного отключения питания и разрядки конденсатора.

Безопасность и стандарты

Конденсатор изготовлен по технологии самовосстановления, что исключает риск взрыва при внутреннем пробое. Соответствует требованиям IEC 60831-1 и IEC 60831-2 для конденсаторов силовой компенсации. Материалы корпуса устойчивы к перегреву и механическим воздействиям. Не содержит масла - безопасен при эксплуатации в помещениях с повышенными требованиями к экологии.

Преимущества

• Самовосстановление - продлевает срок службы и снижает вероятность отказа;
• Высокая плотность энергии - компактный размер при значительной мощности компенсации;
• Стабильная работа при колебаниях напряжения +-10% от номинала;
• Низкий уровень собственного потребления активной мощности - менее 0,3 Вт на единицу;
• Увеличенный срок службы благодаря качественным материалам и герметизации.

Ограничения применения

• Не предназначена для работы при напряжении выше 480 В - возможен выход из строя;
• Не рекомендуется использовать в сетях с гармониками более 5% - требуется предварительная фильтрация;
• Запрещено применять в условиях температур ниже –25 C и выше +55 C - выходит за пределы рабочего диапазона;
• Не подходит для частот выше 60 Гц - не обеспечивает заданную ёмкостную реакцию;
• Не является коммутирующим элементом - нельзя включать/выключать напрямую без контактора или тиристора.

Примеры использования

• Компенсация реактивной мощности на промышленном станке с асинхронным двигателем 15 кВт;
• Подключение в распределительном щите завода с несколькими насосными группами;
• Установка в системе управления воздушными компрессорами для снижения платы за реактивную энергию;
• Интеграция в системы автоматического регулирования cos φ на пищевых производствах.

Практические советы

• Перед заменой проверьте фактическое напряжение сети - даже кратковременные скачки до 500 В могут снизить срок службы;
• Обязательно используйте предохранители или тепловые защиты на каждой фазе - защитят от перегрузки;
• При установке в шкафу оставляйте минимум 50 мм свободного пространства вокруг корпуса для теплоотвода;
• Проверяйте состояние клемм каждые 6–12 месяцев - окисление увеличивает контактное сопротивление и нагрев;
• Если система работает с частотным преобразователем - убедитесь, что конденсатор не подключен на входе преобразователя - это запрещено.
