Конденсатор НН 16,8 кВАр, 480 В | SCAN1683P480 Systeme Electric APC

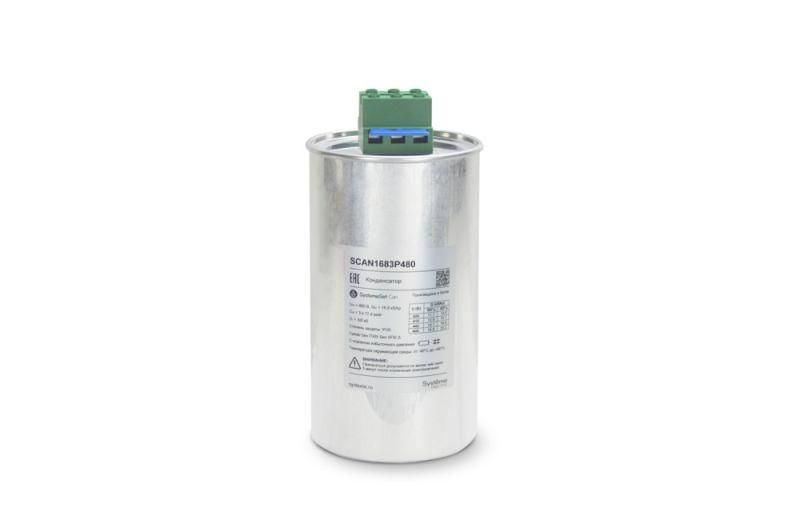

Конденсатор низковольтный 16,8 кВАр, 480 В от Systeme Electric - трёхфазный силовой конденсатор серии SystemeSet типа Can, предназначенный для компенсации реактивной мощности в сетях до 480 В. Артикул scan1683p480 обеспечивает надёжную работу в промышленных системах с высокими нагрузками.

Назначение и область применения

Конденсатор низковольтный 16,8 кВАр, 480 В применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Это снижает потери энергии, уменьшает нагрузку на трансформаторы и кабели, а также позволяет избежать штрафов за некачественную электроэнергию. Подходит для установки в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, в системах вентиляции и других устройствах с индуктивными нагрузками.

Технические характеристики

• Номинальная мощность: 16,8 кВАр
• Номинальное напряжение: 480 В переменного тока
• Тип: трёхфазный, собран из трёх однофазных элементов
• Диэлектрик: металлизированная полипропиленовая плёнка с функцией самовосстановления
• Корпус: экструдированный алюминий
• Пропитка: сухая биоразлагаемая смола, без ПХБ и SF6
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Рабочая температура: от –40 C до +60 C
• Длительно допустимый ток: 2×Iн (в два раза выше номинального)
• Максимальный импульсный ток: 400×Iн
• Габариты: диаметр 116 мм (Ф116)
• Встроенные элементы: предохранитель с мембраной сброса давления, разрядный резистор, клеммный блок

Совместимость и монтаж

Конденсатор низковольтный 16,8 кВАр, 480 В совместим со стандартными контактными аппаратами и регуляторами реактивной мощности, работающими в сетях 480 В. Монтаж выполняется на DIN-рейку или жестко фиксируется в щите с помощью крепёжных отверстий. Учитывайте посадочный диаметр 116 мм - необходим свободный зазор вокруг корпуса для теплоотвода. Клеммы рассчитаны на подключение медными проводниками сечением до 25 мм2. Перед подключением обязательно проверьте полярность фаз и наличие автоматического разряда через встроенный резистор.

Безопасность и стандарты

Конденсатор соответствует требованиям безопасности для оборудования низкого напряжения. Применяемые материалы - без вредных веществ (ПХБ, SF6), что делает его экологичным и безопасным при обслуживании. Предохранитель с мембраной срабатывает при перегреве или внутреннем замыкании, предотвращая взрыв корпуса. Разрядный резистор гарантирует, что после отключения напряжение на выводах спадёт ниже 50 В менее чем за 1 минуту - это требование норм IEC 60831.

Преимущества

• Самовосстанавливающаяся плёнка продлевает срок службы - при пробое участок диэлектрика изолируется, а устройство продолжает работать
• Алюминиевый корпус эффективно отводит тепло, снижая риск перегрева
• Сухая биоразлагаемая пропитка исключает утечку жидкости и упрощает утилизацию
• Высокая перегрузочная способность (2In длительно, 400In кратковременно) позволяет работать даже при колебаниях сети
• Интегрированные защитные элементы (предохранитель и разрядный резистор) устраняют необходимость внешних компонентов

Ограничения применения

Конденсатор низковольтный 16,8 кВАр, 480 В не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность. Не используйте его вне закрытых щитов. Также он несовместим с сетями постоянного тока и напряжением выше 480 В. Температурный диапазон ограничен: при температуре ниже –40 C или выше +60 C возможна потеря емкости или выход из строя.

Примеры использования

• Компенсация реактивной мощности на заводе с большим числом асинхронных двигателей
• Установка в частном цехе с точечной сваркой - для стабилизации напряжения
• Подключение в распределительном пункте промышленного комплекса перед входом в трансформаторную подстанцию
• Замена старых масляных конденсаторов в модернизируемых системах - благодаря компактности и экологичности

Практические советы

• Перед установкой проверьте текущий cos φ - если он уже выше 0,95, дополнительная компенсация может вызвать переход в опережающий режим
• Не устанавливайте рядом с источниками тепла (например, контакторами или преобразователями частоты) - это сокращает срок службы
• Обязательно используйте автоматический регулятор мощности - ручное управление увеличивает риск перегрузки
• При групповом использовании нескольких конденсаторов scan1683p480 - равномерно распределяйте их по фазам, чтобы избежать дисбаланса
• Проверяйте состояние разрядного резистора при каждом техобслуживании - его отказ может сделать конденсатор опасным при касании
