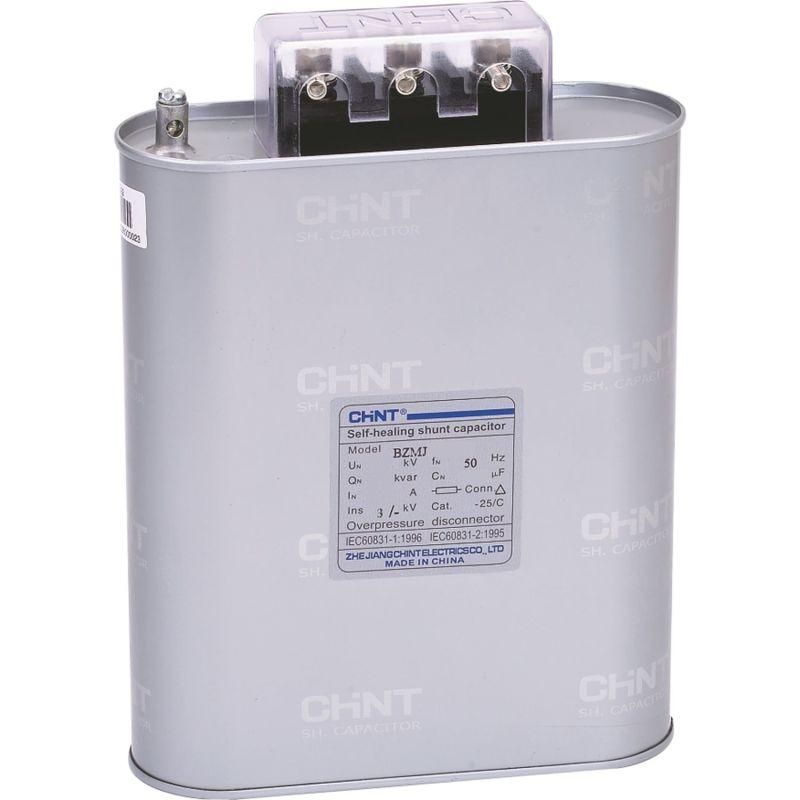

Конденсатор трехфазный BZMJ 0.4-15-3 АС400В, 15 кВАр | 516358 CHINT

Конденсатор трехфазный BZMJ 0.4-15-3 АС400В, 15 кВАр от CHINT предназначен для компенсации реактивной мощности в трёхфазных сетях 400 В. Этот конденсатор применяют для повышения коэффициента мощности и снижения потерь в промышленных системах питания.

Назначение и область применения

Конденсатор трехфазный BZMJ 0.4-15-3 АС400В, 15 кВАр используется для компенсации реактивной нагрузки в электросетях переменного тока. Он уменьшает потребление реактивной энергии от сети, что снижает токи в кабелях, уменьшает нагрев оборудования и позволяет избежать штрафов за низкий cosφ. Применяется в цепях с двигателями, сварочными аппаратами, насосами, компрессорами и другим оборудованием с индуктивной нагрузкой.

Технические характеристики

• Мощность: 15 кВАр — количество реактивной мощности, которую он способен выдать в сети 400 В;
• Номинальное напряжение: 400 В — рассчитан на работу в трёхфазной сети с линейным напряжением до 400 В переменного тока;
• Ёмкость: 298 мкФ — физическая величина, определяющая способность хранить заряд; соответствует заявленной мощности при частоте 50 Гц;
• Тип: трёхфазный — внутреннее соединение обмоток выполнено по схеме “звезда” с выводом нейтрали, подключается к трём фазам и нулевому проводу;
• Исполнение: самозагашающийся — при пробое элемента внутри корпуса происходит автоматическое отключение участка, предотвращая взрыв и сохраняя работоспособность остальной части устройства.

Совместимость и монтаж

Конденсатор трехфазный BZMJ 0.4-15-3 АС400В, 15 кВАр подключается через контакторы или реле мощности в составе системы автоматической компенсации. Для монтажа требуется доступ к трём фазам и нулевому проводу. Клеммы выходят на верхнюю часть корпуса — подходят для болтовых соединений M8. Установка допускается в щитах с принудительной вентиляцией или естественным охлаждением. Масса и габариты позволяют крепить устройство на DIN-рейку или плоскую поверхность с помощью кронштейнов (не входят в комплект).

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60831-1/2. Конструкция обеспечивает безопасную работу даже при перегрузках и импульсах напряжения. Корпус выполнен из металла с антикоррозийным покрытием, внутренние элементы заполнены негорючим диэлектриком. Автоматическое самозагашение исключает риск возгорания при отказе одного из элементов.

Преимущества

• Высокая надёжность благодаря технологии самозагашения — работает даже при частичном выходе из строя;
• Стабильная ёмкость при температурных колебаниях — не теряет эффективность в условиях производства;
• Низкие потери в диэлектрике — меньше тепловыделения, выше КПД;
• Поддерживается сертификатами CHINT — совместим с другими изделиями этой серии для сборки комплексных решений.

Ограничения применения

• Не предназначена для работы при напряжении выше 400 В — возможен пробой;
• Не рекомендуется использовать в сетях с высокими гармониками (>5%) без предварительного фильтра — риск перегрева и преждевременного выхода из строя;
• Работает только в трёхфазных сетях с нейтралью — нельзя применять в схемах “треугольник” без модификации;
• Требуется периодический контроль температуры окружающей среды — максимальная рабочая температура +40 °C, при более высоких значениях необходимо снижение нагрузки.

Примеры использования

• Компрессоры на заводах по производству пластиков;
• Линии конвейеров с несколькими асинхронными двигателями;
• Электродные печи и сварочные установки;
• Цеховые распределительные пункты с преобладанием индуктивной нагрузки.

Практические советы

• Перед заменой проверьте фактическое напряжение в сети — скачки выше 400 В сокращают срок службы;
• Убедитесь, что посадочные места и клеммы соответствуют M8 — используйте только медные шайбы и затягивайте моментом 1–1,5 Н·м;
• При использовании в составе автоматического компенсатора выбирайте контроллер с функцией защиты от перегрузки по току;
• Запас по мощности: если система часто работает на 80–90% от максимума — лучше взять конденсатор на 20% больше (например, 18–20 кВАр);
• Частота обслуживания: осмотр каждые 6 месяцев — проверка нагрева, целостности клемм и отсутствия следов масла или деформаций корпуса.
