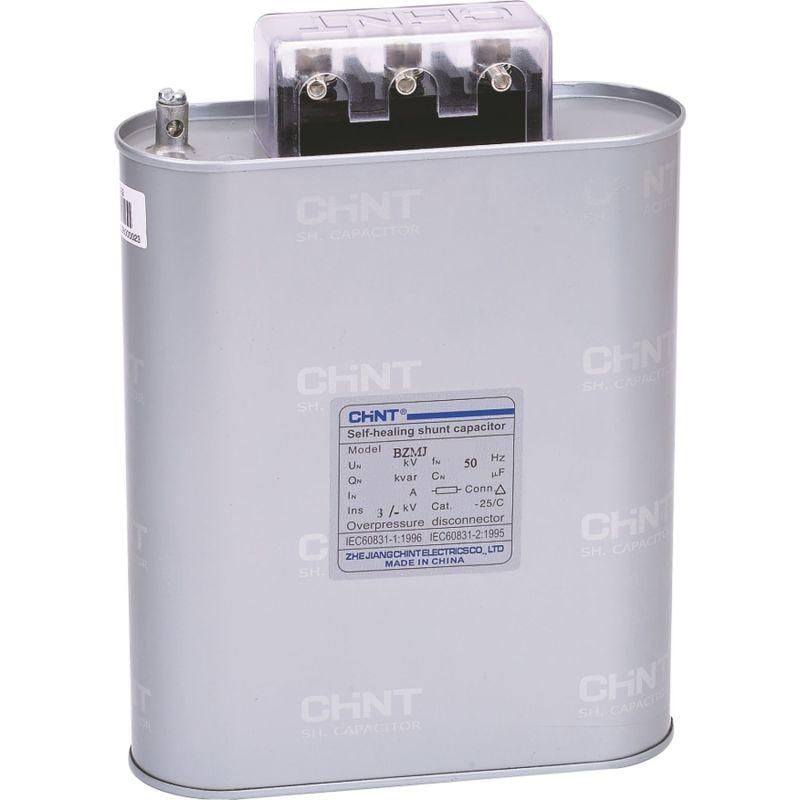

Конденсатор трехфазный BZMJ 0.45-5-3 АС450В, 5 кВАр | 516366 CHINT

Конденсатор трехфазный BZMJ 0.45-5-3 AC 450В, 5 кВАр от CHINT предназначен для компенсации реактивной мощности в трёхфазных сетях 450 В. Этот конденсатор BZMJ используется для повышения коэффициента мощности (cos φ) на промышленных объектах, снижения потерь и нагрузки на трансформаторы.

Назначение и область применения

Конденсатор трехфазный BZMJ 0.45-5-3 AC 450В, 5 кВАр применяется в системах компенсации реактивной мощности. Он устанавливается в распределительных щитах, на вводах в цеха, на участках с большим количеством индукционных нагрузок - таких как двигатели, сварочные аппараты, насосы и компрессоры. Подходит для промышленного оборудования, где важно снизить потребление активной мощности из сети и избежать штрафов за низкий cos φ.

Технические характеристики

• Номинальная мощность: 5 кВАр
• Номинальное напряжение: 450 В переменного тока
• Емкость: 79 мкФ
• Тип: трёхфазный, соединённый звездой
• Рабочая частота: 50 Гц
• Материал корпуса: металлический, с антикоррозийным покрытием
• Изоляция: масляная, с газовой заправкой

Совместимость и монтаж

Конденсатор BZMJ 0.45-5-3 AC 450В, 5 кВАр совместим с автоматическими системами компенсации мощности, имеющими выходы на три фазы. Для подключения используются клеммы L1, L2, L3 и N/PE. Монтаж выполняется на DIN-рейку или жестко закрепляется в щите с учётом свободного доступа для обслуживания. Учитывайте посадочные размеры - корпус имеет стандартную форму для установки в типовые шкафы компенсационных устройств. Не допускается перегрев - обеспечьте вентиляцию вокруг устройства.

Безопасность и стандарты

Конденсатор BZMJ соответствует требованиям IEC 60831-1 и IEC 60831-2. Обладает встроенной самовосстанавливающейся конструкцией - при пробое одного элемента он отключается, а остальные продолжают работать. Корпус герметичен, предотвращает утечку рабочего вещества. Применяется в помещениях класса защиты IP20.

Преимущества

• Высокая надёжность благодаря самовосстановлению диэлектрика
• Устойчивость к импульсным перенапряжениям
• Долгий срок службы - до 10–15 лет при соблюдении условий эксплуатации
• Низкая потеря активной мощности внутри самого конденсатора
• Стандартные размеры и клеммы - легко заменяется аналогами

Ограничения применения

• Не предназначена для работы при температуре выше +55 C
• Запрещено применение во взрывоопасных средах
• Не рекомендуется использовать в сетях с высоким уровнем гармоник (>5%) без предварительного анализа - возможен перегрев
• Не работает в однофазных цепях - требует трёхфазного питания

Примеры использования

• Компенсация мощности на линии питания станков с ЧПУ
• Подключение в щите управления конвейерной линией
• Установка перед входом в цех с десятками асинхронных двигателей
• Дополнение системы АКМ (автоматической компенсации мощности) в пищевой промышленности

Практические советы

• Перед установкой проверьте фактическое напряжение сети - превышение 450 В сокращает срок службы BZMJ 0.45-5-3 AC 450В, 5 кВАр
• При использовании в условиях повышенной влажности - контролируйте наличие конденсата на корпусе
• При замене старых конденсаторов - сравнивайте емкость (79 мкФ) и номинальную мощность (5 кВАр), а не только внешний вид
• Обязательно используйте предохранители или тепловые реле - даже при самовосстановлении возможна аварийная ситуация при массовом отказе элементов
• Частота переключений должна соответствовать заявленным параметрам системы АКМ - слишком частые коммутации вызывают механический износ контактов
