Коннектор для светодиодной ленты 90 070 OLSC-10mm-PC-PC-IP20 | 90070 ОНЛАЙТ Navigator 25816

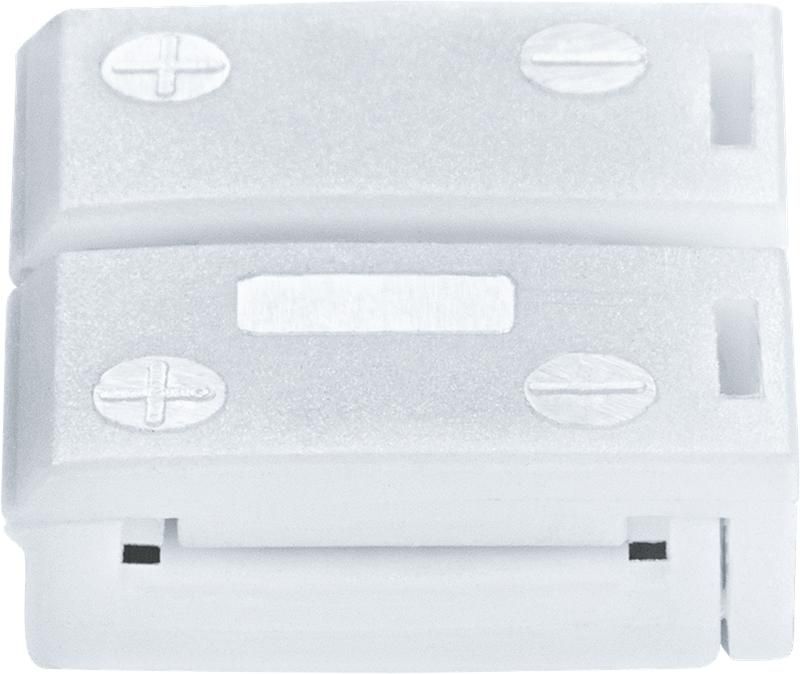

Коннектор OLSC-10mm-PC-PC-IP20 от бренда ОНЛАЙТ - это надёжный разъём для быстрого и безопасного подключения светодиодных лент с питанием 5–48 В, включая соединение с RGB-контроллерами. Артикулы 25816 и 90070 относятся к серии OLSC, предназначенной для простой установки без пайки.

Назначение и область применения

Коннектор OLSC-10mm-PC-PC-IP20 используется для электрического и механического соединения светодиодных лент между собой или с RGB-контроллером. Подходит для систем освещения с рабочим напряжением от 5 до 48 В. Часто применяется в декоративном, рекламном и архитектурном освещении, где требуется частая замена или перестановка лент - например, в магазинах, офисах, на выставках и в домашних интерьерах.

Технические характеристики

• Рабочее напряжение: 5–48 В постоянного тока
• Защита корпуса: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Ширина контактов: 10 мм - совместим с LED-лентами стандарта 10 мм
• Тип контактов: PC-PC - два плоских разъёма для подключения с обоих сторон
• Материал корпуса: термостойкий пластик, устойчивый к нагреву от ленты

Совместимость и монтаж

Коннектор OLSC-10mm-PC-PC-IP20 совместим со всеми светодиодными лентами шириной 10 мм, имеющими стандартные медные контактные площадки. Устанавливается без пайки: просто вставьте край ленты в разъём до щелчка. Оба конца разъёма одинаковые - можно подключить ленту с любой стороны. Для надёжного контакта убедитесь, что контакты ленты чистые и не повреждены. Не используйте с лентами шириной менее 10 мм - возможен плохой контакт.

Безопасность и стандарты

Коннектор OLSC-10mm-PC-PC-IP20 соответствует требованиям безопасности для низковольтных устройств (до 60 В DC). Защита IP20 позволяет использовать его только внутри помещений - не подходит для улицы, ванных комнат или мест с повышенной влажностью. Напряжение выше 48 В не допускается - риск перегрева и выхода из строя.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте
• Удобная фиксация - зажим обеспечивает плотный контакт без провисания
• Поддерживает высокую нагрузку - работает стабильно даже при максимальном токе для лент 10 мм
• Обратимый дизайн - не важно, какой конец куда подключать

Ограничения применения

• Не герметичен - нельзя применять во влажных средах, на улице или в помещениях с риском попадания жидкости
• Не подходит для лент шириной меньше 10 мм - контакт будет неустойчивым
• Не рассчитан на напряжение выше 48 В - использование с 60 В или 220 В вызовет повреждение
• Не рекомендован для постоянной механической нагрузки - не стоит использовать как точку крепления ленты

Примеры использования

• Подключение светодиодной ленты к RGB-контроллеру в потолочном светильнике
• Соединение двух участков ленты в длинной подсветке шкафа
• Замена повреждённого участка ленты без демонтажа всей системы
• Экспериментальные сборки в студиях дизайна интерьеров

Практические советы

• Перед подключением проверьте полярность - хотя разъём не имеет ключа, неверное подключение может повредить контроллер
• Избегайте перегибов ленты в месте соединения - это снижает срок службы контактов
• Если лента греется, убедитесь, что она не перегружена - коннектор OLSC-10mm-PC-PC-IP20 не увеличивает мощность, он лишь передаёт её
• Для долговечности лучше не часто отсоединять и подключать - многократные циклы могут износить зажимы
• Артикулы 25816 и 90070 - это один и тот же продукт, различаются только номерами поставщика; выбирайте по доступности
