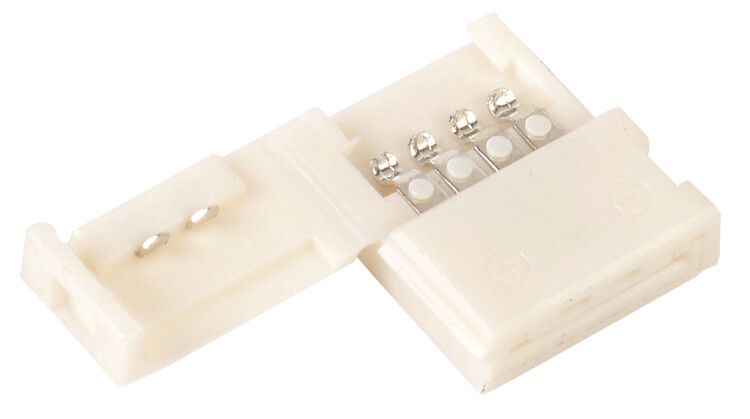

Коннектор RGB 10мм (разъем-разъем) (уп.3шт) IEK LSCON10-RGB-202-03

Коннектор RGB 10мм (разъем-разъем) комплект 3шт от IEK предназначен для быстрого и надёжного соединения светодиодных лент без пайки. Комплект из трёх коннекторов подходит для монтажа многоцветной подсветки в интерьере - например, на потолках, плинтусах или витринах. Артикул lscon10-rgb-202-03 обеспечивает совместимость с лентами шириной до 10 мм.

Назначение и область применения

Коннектор RGB 10мм (разъем-разъем) комплект 3шт используется для соединения отрезков светодиодных лент с питанием 12/24 В постоянного тока. Он позволяет легко собирать и изменять конфигурацию подсветки - например, при установке в ниши, за карнизами, на мебель или витрины. Подходит для одноцветной и многоцветной RGB-ленты, управляемой через контроллер. Применяется в жилых, коммерческих и офисных помещениях там, где нужна гибкая и не требующая пайки система освещения.

Технические характеристики

• Тип: разъём-разъём (матрица-папа)
• Ширина контактов: 10 мм - соответствует стандартным RGB-лентам этой ширины
• Поддерживаемые типы лент: RGB (трёхканальная, 4 провода: R, G, B, +12V/+24V)
• Рабочее напряжение: 12 В или 24 В постоянного тока
• Максимальный ток: не указано - рекомендуется использовать с лентами мощностью до 96 Вт на метр (при 24 В) или 48 Вт на метр (при 12 В)
• Материал корпуса: термостойкий пластик, устойчивый к нагреву
• Цвет контактов: медные, покрыты никелем - снижают окисление

Совместимость и монтаж

Коннектор RGB 10мм (разъем-разъем) комплект 3шт совместим с большинством RGB-лент шириной 10 мм, включая продукцию IEK LIGHTING и сторонних производителей с аналогичными контактами. Для подключения:

• Обрежьте ленту строго по отметкам между светодиодами - не пересекайте дорожки.
• Убедитесь, что все четыре контакта (R, G, B, V+) точно попали в свои гнёзда внутри коннектора.
• Закрепите коннектор плотно - он должен щёлкнуть при вставке. Недостаточно плотная посадка вызывает мерцание или отказ работы.
• Не используйте для лент с защитой IP65/IP67 - этот коннектор не герметичен. Для влажных помещений применяйте только запечатанные соединители.

Преимущества

• Не требуется пайка - экономит время при монтаже и ремонте
• Лёгкий доступ к соединению - можно заменить или переустановить ленту без демонтажа всей системы
• Комплект из трёх единиц - хватает для нескольких точек соединения или резерва
• Совместим с системой IEK LIGHTING - идеально работает с драйверами и контроллерами того же бренда

Ограничения применения

• Не предназначен для открытых улиц, ванных комнат, кухонь с высокой влажностью - отсутствует защита от воды и пыли
• Не подходит для лент шириной более 10 мм - возможен плохой контакт или повреждение контактов
• Не рассчитан на длительную работу при максимальной нагрузке - лучше применять с запасом по мощности (не выше 80% от максимума ленты)
• Не следует использовать в местах с механическими воздействиями - коннектор не имеет прочного крепления

Примеры использования

• Подсветка подвесного потолка с несколькими участками - соединяются три отрезка ленты с помощью одного комплекта
• Освещение барной стойки - лента проходит вокруг углов, коннекторы используются для переходов
• Декорative подсветка витрин - лента разрывается для обхода выступов, каждый разрыв закрывается одним коннектором
• Ремонт повреждённого участка ленты - старый отрезок отрезается, новый подключается через коннектор

Практические советы

• Перед монтажом проверьте полярность - неверное подключение может повредить контроллер или ленту
• Если лента слишком жёсткая, слегка согните её перед вставкой - так легче добиться полного контакта
• Для долговечности избегайте скручивания проводов рядом с коннектором - это создаёт напряжение на контактах
• Если после подключения лента мигает - проверьте, полностью ли вошли контакты; возможно, один из них не дошёл до упора
• Артикул lscon10-rgb-202-03 - оптимальный выбор для проектов с частыми изменениями схемы подсветки
