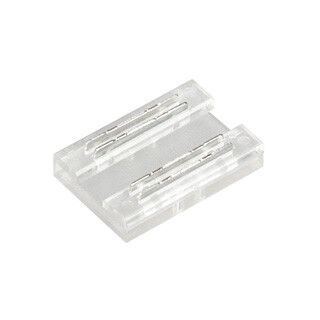

Коннектор COB-RGB-10mm-4pin-STS (Arlight, Лента-Лента) | 039257 Arlight

Коннектор COB-RGB 10mm 4pin STS от Arlight - одиночный разъём для бесшовного соединения двух отрезков LED-лент COB RGB и MIX с шириной 10 мм. Артикул 039257 предназначен для надёжного и эстетичного монтажа в местах, где важна целостность светового потока.

Назначение и область применения

Коннектор COB-RGB 10mm 4pin STS используется для соединения двух участков открытых LED-лент COB с цветовой температурой RGB или MIX. Подходит там, где нельзя использовать светодиодную ленту одной длиной - например, при изгибах, переходах между зонами или необходимости замены повреждённого фрагмента. Благодаря прозрачному корпусу и точному совпадению с шириной ленты, соединение остаётся невидимым, не нарушая равномерность освещения.

Технические характеристики

• Тип: Коннектор для COB-лент
• Ширина ленты: 10 мм
• Количество контактов: 4 pin (R, G, B, +V)
• Максимальный ток: 3 А на канал
• Номинальное напряжение: 24 В постоянного тока
• Степень защиты: IP20 - без защиты от воды и пыли, только для сухих помещений
• Материал корпуса: Прозрачный пластик
• Форма: Одиночный, прямой

Совместимость и монтаж

Коннектор COB-RGB 10mm 4pin STS совместим только с LED-лентами COB шириной 10 мм, имеющими стандартные 4-контактные выводы. Убедитесь, что контактная площадка на ленте имеет ту же геометрию и шаг, что и у этого разъёма - иначе соединение будет некорректным. Для установки просто вставьте подготовленные концы ленты в разъём до щелчка. Никаких пайки или инструментов не требуется. Соединение работает сразу после подключения питания.

Безопасность и стандарты

Работает при напряжении до 24 В - безопасно для пользовательского уровня. Однако из-за степени защиты IP20 запрещено использование во влажных помещениях, на улице, в цехах с брызгами или высокой запылённостью. Перегрузка током выше 3 А может вызвать перегрев и выход из строя контактов.

Преимущества

• Не требует пайки - монтаж занимает несколько секунд
• Прозрачная оболочка не меняет цвет и яркость света
• Идеально совмещается с лентой по ширине - нет выступов и зазоров
• Устойчив к механическому смещению - плотная посадка предотвращает расхождение контактов

Ограничения применения

• Не подходит для лент шириной более или менее 10 мм
• Не совместим с закрытыми (IP65/IP67) лентами - разъём не герметичен
• Запрещена работа при напряжении выше 24 В
• Не рассчитан на частые подключения/отключения - долговременная надёжность обеспечивается при одном монтаже
• Только для внутреннего использования

Примеры использования

• Подключение отдельных модулей в системе подсветки потолочного плинтуса
• Соединение лент в длинных коридорах с поворотами
• Замена повреждённого участка ленты без замены всей системы
• Обустройство декоративной подсветки витрин, ниш, рекламных щитов внутри помещений

Практические советы

• Перед монтажом проверьте, что концы ленты обрезаны ровно - неровный край снижает надёжность контакта
• Не используйте этот коннектор для мощных лент, потребляющих больше 3 А на один цвет - примените параллельное питание или силовые провода
• При сборке нескольких соединений в одной цепи следите, чтобы суммарный ток всех участков не превышал 3 А на каждый канал (R/G/B/+)
• Коннектор COB-RGB 10mm 4pin STS продается партиями по 10 штук - планируйте закупку заранее, особенно при масштабном проекте
• Храните в сухом месте - даже при IP20 повышенная влажность может вызвать окисление контактов
