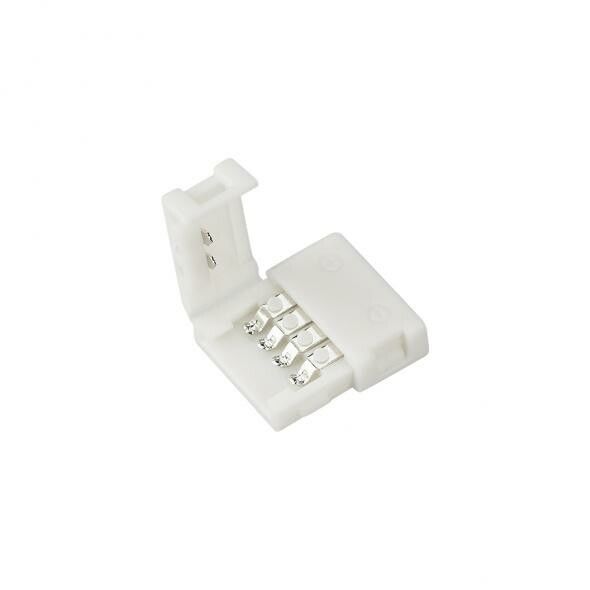

Соединитель FIX-RGB-10mm (4-pin) | 023949 Arlight

Соединитель FIX-RGB 10мм (4-pin) от Arlight - одиночный разъём для надёжного соединения двух отрезков светодиодной RGB-ленты шириной 10 мм. Артикул 023949 предназначен для монтажа без пайки, подходит для лент на базе LED 5050.

Назначение и область применения

Соединитель FIX-RGB 10мм (4-pin) используется для быстрого и прочного соединения двух участков открытой RGB-ленты шириной 10 мм. Подходит для лент с контактами типа 5050. Применяется там, где требуется перенаправить световой поток, продлить ленту или сделать ответвление - например, при установке подсветки потолков, ниш, рекламных щитов, мебели или декоративных элементов.

Технические характеристики

• Тип: одиночный коннектор (без проводов)
• Количество контактов: 4 pin (R, G, B, +12V/24V)
• Ширина совместимой ленты: 10 мм
• Максимальный ток: 3 А на каждый канал
• Рабочее напряжение: до 50 В
• Материал корпуса: термостойкий пластик
• Цена указана за одну единицу

Совместимость и монтаж

Соединитель FIX-RGB 10мм (4-pin) совместим только с RGB-лентами шириной 10 мм и стандартным шагом контактов 5050. Для подключения необходимо аккуратно вставить край ленты в разъём до характерного щелчка - контакты должны плотно прилегать к медным дорожкам. Нельзя использовать с лентами другой ширины (например, 8 мм или 12 мм) - это повредит контакты или вызовет плохой контакт. Коннектор не требует пайки, но перед сборкой убедитесь, что лента выключена и отключена от сети.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте
• Устойчив к механическому воздействию благодаря жёсткому пластиковому корпусу
• Обеспечивает равномерную передачу сигнала по всем трём цветовым каналам
• Поддерживает работу при напряжении до 50 В - совместим с большинством 12 В и 24 В систем освещения

Ограничения применения

• Не предназначены для герметичной среды - не имеют защиты IP
• Не подходят для внешней установки без дополнительной изоляции
• Максимальная нагрузка - 3 А на канал; превышение может привести к перегреву и деформации корпуса
• Не совместим с лентами других типов (RGBW, WW/CW, адресные ленты)

Примеры использования

• Продление RGB-ленты вдоль кухонного фартука
• Соединение двух участков подсветки в нише потолка
• Переподключение ленты после замены повреждённого сегмента
• Создание ответвлений для подсветки колонн или рам картин

Практические советы

• Проверьте ширину ленты перед покупкой - она должна точно соответствовать 10 мм
• Используйте этот коннектор только с лентами на основе LED 5050; другие типы (3528, 2835) не подойдут
• При монтаже в труднодоступных местах предварительно проверьте направление контактов - они должны совпадать с полярностью ленты
• Заказывать следует партиями по 10 штук - минимальная кратность поставщика
• Для долговечности рекомендуется закрывать место соединения термоусадкой или силиконовым герметиком, особенно в условиях повышенной влажности
