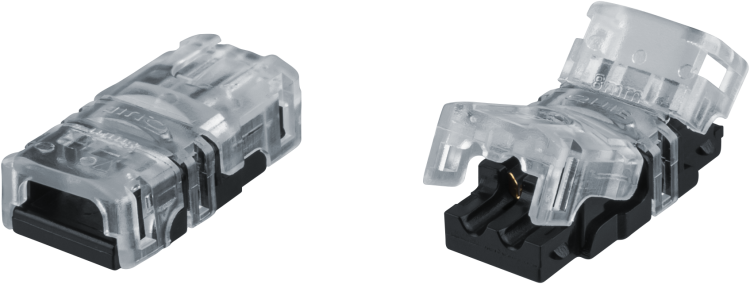

Коннектор для светодиодной ленты 93 168 NLSC-I01-8mm-PC-W-IP20 | 93168 Navigator 25870

Коннектор NLSC-I01-8mm-PC-W-IP20 от бренда Navigator позволяет быстро и надёжно подключить светодиодную ленту шириной 8 мм к проводу без пайки. Этот коннектор из серии NLSC идеально подходит для внутренних светильников, декоративной подсветки и других устройств с защитой IP20.

Назначение и область применения

Коннектор NLSC-I01-8mm-PC-W-IP20 используется для соединения гибкой светодиодной ленты шириной 8 мм с внешним проводом. Он заменяет традиционную пайку - достаточно вставить ленту в контактный разъём, защёлкнуть крышку и получить готовое соединение. Подходит для установки в помещениях: на потолках, в шкафах, подвесных конструкциях, витринных освещениях. Не применяется во влажных зонах, на улице или в местах с высокой запылённостью.

Технические характеристики

• Тип: Коннектор для светодиодной ленты
• Ширина ленты: 8 мм
• Степень защиты: IP20 - защита от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: Пластик
• Серия: NLSC-connector
• Артикулы: 25870, 93168

Совместимость и монтаж

Коннектор NLSC-I01-8mm-PC-W-IP20 совместим только с LED-лентами шириной 8 мм и стандартным шагом контактов. Убедитесь, что лента имеет медные площадки для подключения - не работает с лентами без них. Для монтажа:

1. Отрежьте ленту по меткам (между контактами).
2. Удалите защитную плёнку с медных площадок.
3. Вставьте ленту в коннектор до щелчка - контакты должны плотно прилегать.
4. Закройте верхнюю крышку до фиксации.
5. Подсоедините провода к выводам коннектора (обычно красный +, чёрный –).

Не перегибайте ленту после установки - это может повредить контакты внутри коннектора.

Безопасность и стандарты

Коннектор соответствует требованиям безопасности для низковольтного оборудования (до 24–48 В постоянного тока). Степень защиты IP20 исключает использование в условиях повышенной влажности, пыли или прямого попадания воды. Не используйте в банях, кухнях без защиты, на улице или в цехах с технологической пылью.

Преимущества

• Надёжность - металлические контакты обеспечивают устойчивый ток, минимизируя нагрев и окисление
• Простота монтажа - не требует паяльника, флюса или опыта
• Удобство - можно легко отключить ленту для обслуживания или замены

Ограничения применения

• Не подходит для лент шириной более или менее 8 мм
• Не предназначена для влажных помещений - IP20 не обеспечивает защиту от влаги
• Не рекомендуется использовать в местах с механическими нагрузками - например, где возможны удары или частые перемещения
• Работает только с лентами, имеющими открытые медные контакты - несовместим с герметичными (IP65/IP67) моделями

Примеры использования

• Подсветка кухонных шкафов
• Освещение потолочных ниш в жилых комнатах
• Декоративная подсветка витрин в магазинах
• Световые панели в офисах и торговых залах

Практические советы

• Перед установкой проверьте полярность проводов - неверное подключение может вывести ленту из строя
• Избегайте перегрузки - максимальный ток через один коннектор обычно не превышает 5 А; для мощных лент используйте несколько параллельных соединений
• Если лента часто отключается (например, для уборки), выбирайте коннекторы с фиксирующим механизмом - NLSC-I01 имеет надёжную защёлку
• Не закрывайте коннектор термоусадкой или клеем - это затруднит ремонт и нарушит теплоотвод
• Храните запасные коннекторы - они недорогие, но часто нужны при ремонтах
