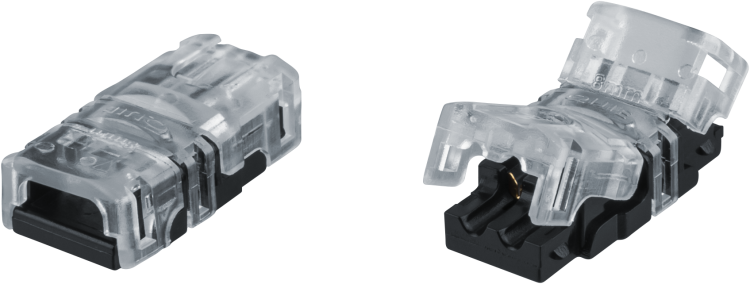

Коннектор для светодиодной ленты 93 172 NLSC-I01-10mm-PC-W-IP20 | 93172 Navigator 25874

Коннектор NLSC-I01-10mm-PC-W-IP20 от бренда Navigator позволяет быстро и надёжно подключить светодиодную ленту шириной 10 мм к проводу без пайки. Этот коннектор из серии NLSC подходит для внутренних установок с низкими требованиями к защите от внешней среды.

Назначение и область применения

Коннектор NLSC-I01-10mm-PC-W-IP20 используется для соединения светодиодной ленты с гибким проводом. Он заменяет традиционную пайку - достаточно вставить край ленты в контактный разъём и закрыть крышку. Подходит для монтажа в помещениях: на потолках, в нишах, под шкафами, в декоративной подсветке. Не применяется во влажных зонах, на улице или в местах с риском механического повреждения.

Технические характеристики

• Тип: Коннектор для светодиодной ленты
• Ширина ленты: 10 мм
• Степень защиты: IP20 - защита от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: Пластик
• Серия: NLSC
• Артикулы: 93172, 25874

Совместимость и монтаж

Коннектор NLSC-I01-10mm-PC-W-IP20 совместим только с LED-лентами шириной точно 10 мм. Лента должна иметь стандартные медные контакты на конце - без покрытия или оксидов. Для монтажа:

• Обрежьте ленту по меткам между светодиодами;
• Убедитесь, что контакты на ленте чистые и не деформированы;
• Вставьте ленту до щелчка - она должна плотно войти в разъём;
• Закройте верхнюю крышку до фиксации - проверьте, чтобы лента не выскочила при слабом натяжении.

Не используйте силу - перегрузка может повредить контакты. Кабель подключается к выводам на противоположной стороне коннектора - можно использовать клеммы, пайку или крепление типа “быстрый зажим”.

Безопасность и стандарты

Коннектор соответствует базовым требованиям безопасности для бытовых устройств. Степень защиты IP20 исключает использование в условиях повышенной влажности, пыли или открытого доступа. Напряжение работы - до 24 В постоянного тока (стандарт для большинства RGB и монохромных лент). Перегрев возможен при превышении допустимой нагрузки - не подключайте более 5 м ленты через один коннектор без распределения тока.

Преимущества

• Надёжное соединение без пайки - снижает риск ошибок при монтаже
• Простота установки - требует минимум инструментов
• Удобная форма - легко вставляется и фиксируется одним движением
• Изготовлен из качественного пластика - устойчив к небольшим перепадам температур

Ограничения применения

• Не предназначена для использования вне помещений - IP20 не защищает от влаги
• Не подходит для лент шириной менее или более 10 мм
• Не рекомендуется для высоконагруженных цепей - максимальный ток ограничен контактной площадью
• Не подлежит ремонту - при выходе из строя требуется замена

Примеры использования

• Подсветка кухонных шкафов с лентой 10 мм
• Декоративная подсветка потолочных бордюров в жилых комнатах
• Соединение участков ленты в точечном освещении офисов
• Фиксация ленты в нишах с последующим подведением питания от блока

Практические советы

• Перед установкой протрите контакты ленты спиртом - грязь снижает надёжность соединения
• Если лента слишком жёсткая - осторожно согните её перед вставкой, чтобы не повредить дорожки
• Для длинных линий используйте несколько коннекторов вместо одного - так снижается нагрев и падение напряжения
• Проверяйте полярность: красный провод - плюс, чёрный/синий - минус. Обратное подключение не повредит коннектор, но лента не будет светиться
• Храните запасные коннекторы - они часто теряются при монтаже, особенно в труднодоступных местах
