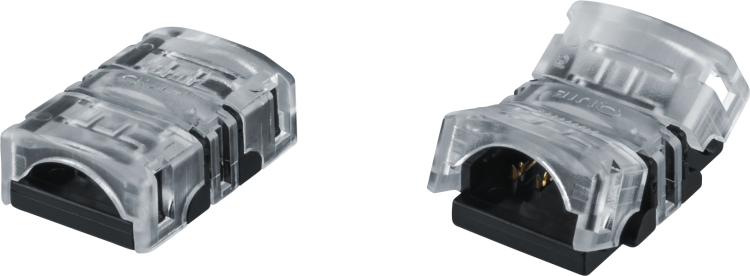

Коннектор для светодиодной ленты 93 179 NLSC-I01-RGB10mm-PC-PC-IP65 | 93179 Navigator

Коннектор для светодиодной ленты NLSC-I01-RGB10mm-PC-PC-IP65 от бренда Navigator предназначен для быстрого и надёжного соединения светодиодных лент шириной 10 мм с гибкими проводами. Этот коннектор обеспечивает герметичное соединение с защитой IP65, что делает его подходящим для установки в условиях повышенной влажности или на улице.

Назначение и область применения

Коннектор для светодиодной ленты NLSC-I01-RGB10mm-PC-PC-IP65 используется для подключения RGB-ленты к источнику питания или контроллеру без пайки. Подходит для лент шириной 10 мм с шагом контактов 2,54 мм. Применяется в системах освещения интерьеров, фасадов, вывесок, декоративной подсветки и других местах, где требуется защищённое и удобное соединение.

Технические характеристики

• Тип: Коннектор для светодиодной ленты
• Ширина ленты: 10 мм
• Защита: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: Пластик (УФ-стойкий, не поддерживающий горение)
• Тип контактов: PC (пайка/зажим для провода), PC (для ленты)
• Цветовая схема: Для RGB-лент (4 контакта: R, G, B, +12V/24V)
• Рабочее напряжение: до 24 В постоянного тока

Совместимость и монтаж

Коннектор совместим с любыми LED-лентами шириной 10 мм, имеющими стандартный контактный ряд с шагом 2,54 мм. Монтаж выполняется в два этапа:

1. Лента вставляется в разъём до щелчка - контакты автоматически зажимают медные pads ленты.
2. Гибкий провод (например, 2x0,75 мм2) зачищается и вставляется в клеммы с винтовым зажимом - затягиваются винты до плотного контакта.

Не требует пайки, но перед использованием проверьте соответствие полярности. Убедитесь, что лента не перегнута более чем на 90° в месте подключения - это снижает риск повреждения дорожек.

Безопасность и стандарты

Коннектор для светодиодной ленты NLSC-I01-RGB10mm-PC-PC-IP65 соответствует требованиям безопасности для низковольтных устройств. Защита IP65 позволяет использовать его во влажных помещениях (ванная, кухня, бассейн) и на открытых площадках при условии правильной сборки. Корпус выполнен из самозатухающего пластика - не распространяет пламя.

Преимущества

• Замена пайки - экономия времени при монтаже и ремонте
• Высокая степень защиты IP65 - долгий срок службы даже в сложных условиях
• Автоматический зажим контактов - минимизация риска плохого контакта
• Индикация цвета на корпусе - легко отличить RGB-коннектор от однотональных моделей
• Поддержка напряжений 12 В и 24 В - универсальность для большинства лент

Ограничения применения

• Не подходит для лент шириной менее 8 мм или более 12 мм - возможен неплотный контакт
• Не предназначен для постоянного погружения в воду - IP65 не равен IP67/IP68
• Не рекомендуется использовать в средах с высоким уровнем химических паров (например, в промышленных цехах с агрессивными веществами)
• При длительной нагрузке выше 5 А возможен нагрев - используйте провода сечением не менее 0,75 мм2

Примеры использования

• Подключение RGB-ленты к контроллеру на фасаде дома
• Соединение участков ленты в ванной комнате
• Обслуживание рекламной вывески с изменяемой подсветкой
• Монтаж точечной подсветки в торговой витрине

Практические советы

• Перед установкой протестируйте ленту - убедитесь, что все каналы работают, чтобы избежать замены коннектора после монтажа
• При прокладке проводов оставляйте запас длины - это предотвращает натяжение на коннектор
• Если лента будет находиться вне помещений - дополнительно герметизируйте место входа провода термоусадкой или силиконовым герметиком
• Коннектор для светодиодной ленты NLSC-I01-RGB10mm-PC-PC-IP65 от Navigator можно комбинировать с другими элементами серии NLSC-connector - они имеют одинаковые интерфейсы
• Артикул 93179 - это оригинальный продукт Navigator; аналоги могут иметь другую форму контактов и не обеспечивать IP65
