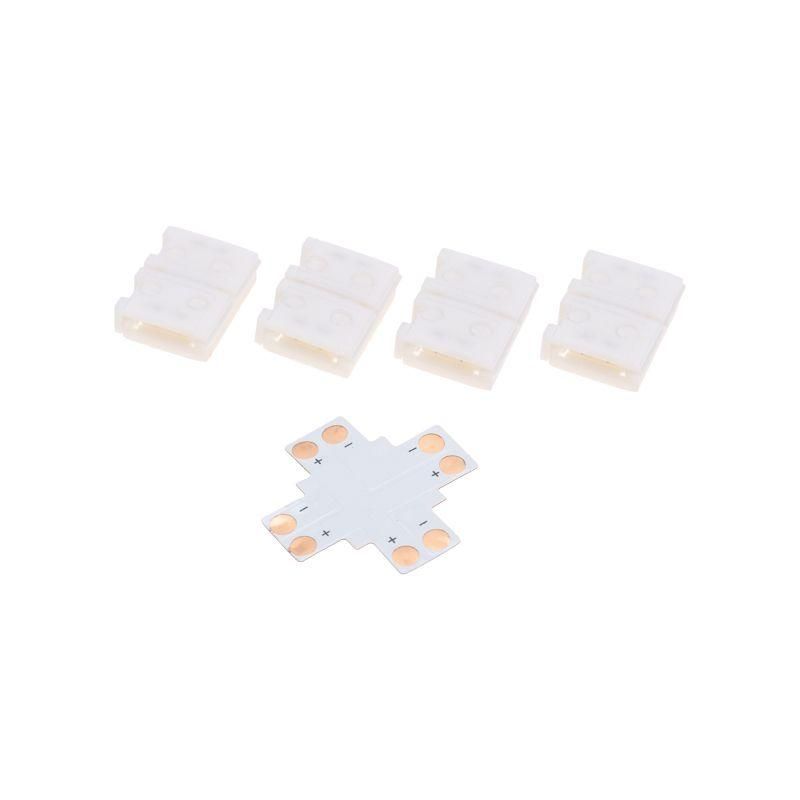

Коннектор Х-образный для светодиодной ленты SMD 8мм Rexant 148-121 MEET

Коннектор Х-образный для светодиодной ленты SMD 8мм от REXANT (арт. 148-121) позволяет легко соединить четыре отрезка светодиодной ленты шириной 8 мм без пайки - идеально для сложных схем освещения в интерьере или на фасадах.

Назначение и область применения

Коннектор Х-образный для светодиодной ленты SMD 8мм используется для параллельного соединения четырёх отрезков LED-ленты под углом 90°. Подходит для создания фигур, перепадов света, многоуровневых контуров - например, при оформлении потолочных бордюров, ниш, рекламных щитов или декоративной подсветки мебели. Применяется там, где нужна гибкая, быстрая и надёжная сборка без инструментов.

Технические характеристики

• Форма: X-образная - четыре выхода под углом 90°
• Ширина совместимой ленты: 8 мм (SMD)
• Тип контактов: защелкивающийся механический зажим
• Материал корпуса: термостойкий пластик
• Рабочий ток: до 5 А на каждый канал (не превышайте мощность ленты)
• Напряжение: 12 В / 24 В постоянного тока

Совместимость и монтаж

Коннector совместим только с лентами шириной 8 мм, имеющими стандартную контактную площадку. Убедитесь, что лента имеет плоские медные pads - без них соединение будет нестабильным.

Установка занимает несколько секунд:

• Аккуратно откройте защелки на всех четырёх сторонах коннектора
• Вставьте край каждой ленты до упора - слышен характерный щелчок
• Закройте защелки - проверьте, чтобы лента плотно прилегала
• Не используйте силу - если лента не встаёт, проверьте её ширину и состояние контактов

Подключение осуществляется только после того, как все ленты установлены. Напряжение подаётся на один из входов - остальные будут работать как ответвления.

Преимущества

• Нет необходимости в пайке - снижается риск повреждения ленты
• Быстрый монтаж - экономит время при сборке сложных систем
• Надёжное фиксирование - защелки не дают ленте выскочить при вибрациях
• Изоляция корпуса - исключает замыкание между проводниками
• Легко демонтировать - можно переиспользовать при изменении схемы

Ограничения применения

• Не подходит для лент шириной больше или меньше 8 мм - возможен плохой контакт
• Не рекомендуется использовать во влажных помещениях без дополнительной герметизации
• Не предназначена для высоких нагрузок - максимальная мощность одной ленты не должна превышать 24 Вт/м при 12 В
• Не работает с адресными RGBW-лентами - только с обычными одноканальными или RGB
• Не следует применять в местах с частыми температурными перепадами выше +60C

Примеры использования

• Освещение прямоугольной ниши - четыре стороны ленты соединены через этот коннектор
• Создание крестообразной подсветки вокруг зеркала или картины
• Обрамление колонн или труб - ленты идут вертикально и горизонтально
• Декоративная подсветка витрин - переходы между стенами и полками

Практические советы

• Перед установкой протрите контакты ленты спиртом - грязь снижает надёжность соединения
• Если лента слишком жесткая - согните её перед вставкой, чтобы не деформировать контакты
• Для долговечности закрепите коннектор клеем или хомутом - он не рассчитан на механическую нагрузку
• Проверяйте полярность: если одна из лент не светится - поменяйте направление вставки
• Не комбинируйте с другими типами коннекторов - это может вызвать перегрев
• При использовании нескольких таких коннекторов - распределите питание равномерно, чтобы избежать просадки напряжения
