Коннектор HIP-GERM-MONO-10-2pin-STS (arlight, IP55) | 032003 Arlight

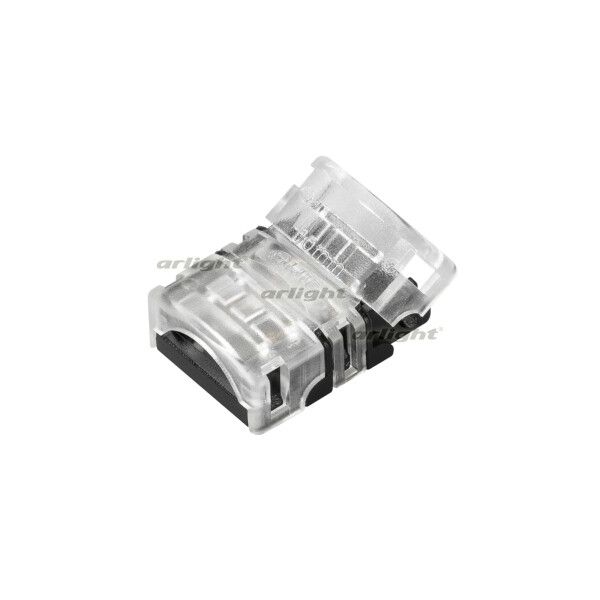

Коннектор HIP-GERM-MONO-10-2pin-STS IP55 от Arlight - это одиночный соединитель для двухцветных герметичных LED-лент шириной 10 мм с силиконовой заливкой. Он обеспечивает надёжное и бесшовное соединение участков ленты без потери защиты IP55, что важно для наружного и влажного освещения.

Назначение и область применения

Коннектор HIP-GERM-MONO-10-2pin-STS IP55 предназначен для соединения двух отрезков одноцветной герметичной LED-ленты SE с шириной 10 мм и силиконовым покрытием. Подходит там, где требуется сохранить степень защиты IP55 после соединения - например, в фасадном освещении, на улице, в подъездах, бассейнах, торговых выставках и других местах с повышенной влажностью или риском попадания воды.

Технические характеристики

• Тип: одиночный коннектор для двух контактов (2-pin)
• Ширина совмещаемой ленты: 10 мм
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Максимальный ток: 3 А
• Рабочее напряжение: 3–24 В
• Материал корпуса: прозрачный пластик
• Поддерживаемые типы лент: одноцветные, с силиконовой заливкой (тип SE)
• Тип контактов: для FPC-лент (гибкая печатная плата)

Совместимость и монтаж

Коннector HIP-GERM-MONO-10-2pin-STS IP55 совместим только с LED-лентами шириной 10 мм, имеющими силиконовое покрытие и контактную площадку типа FPC. Убедитесь, что лента имеет именно 2-контактную схему - не используйте с RGB или адресными лентами. Для установки просто вставьте конец ленты в каждый разъём до щелчка - контактные дорожки должны плотно прилегать к металлическим контактам внутри коннектора. Нельзя перегибать ленту под острым углом в месте соединения - это повредит проводники.

Безопасность и стандарты

Коннектор соответствует уровню защиты IP55, что позволяет использовать его во влажных средах. Однако он не рассчитан на постоянное погружение в воду или воздействие высоких температур выше +60 C. Применяйте в пределах указанных значений напряжения и тока - превышение может вызвать перегрев и выход из строя.

Преимущества

• Обеспечивает герметичное соединение без необходимости пайки - снижает риск ошибок при монтаже
• Сохраняет целостность защиты IP55 исходной ленты
• Прозрачный корпус не препятствует свету и не меняет внешний вид ленты
• Удобен для быстрого ремонта или удлинения ленты на объекте

Ограничения применения

• Не подходит для лент шириной более или менее 10 мм
• Не совместим с RGB, RGBW, адресными или многоконтактными лентами
• Не предназначена для работы при температурах ниже –20 C - материал становится хрупким
• Не рекомендуется применять в условиях постоянного механического давления или вибраций
• Не заменяет пайку в системах с током выше 3 А - возможен нагрев и оплавление контактов

Примеры использования

• Соединение секций LED-ленты на фасаде здания с защитой от дождя
• Замена повреждённого участка ленты в подземном паркинге
• Удлинение ленты в витрине магазина с требованием к герметичности
• Монтаж контурного освещения вокруг бассейна

Практические советы

• Перед установкой проверьте, что лента точно соответствует ширине 10 мм - даже 0,5 мм расхождения могут помешать контакту
• Используйте только оригинальные ленты SE с силиконовой заливкой - сторонние аналоги могут иметь другую форму контактов
• После сборки протестируйте работу ленты перед окончательным закреплением - легко исправить ошибку до заполнения места монтажа
• Храните коннекторы в сухом месте - влага в воздухе может оставить следы на контактах, особенно при длительном хранении
• Пакет содержит 10 штук - удобно для крупных проектов; заказывайте с запасом на случай брака или ошибки монтажа
