Коннектор HIP-GERM-MONO-10-2pin-STW (arlight, IP55) | 031999 Arlight

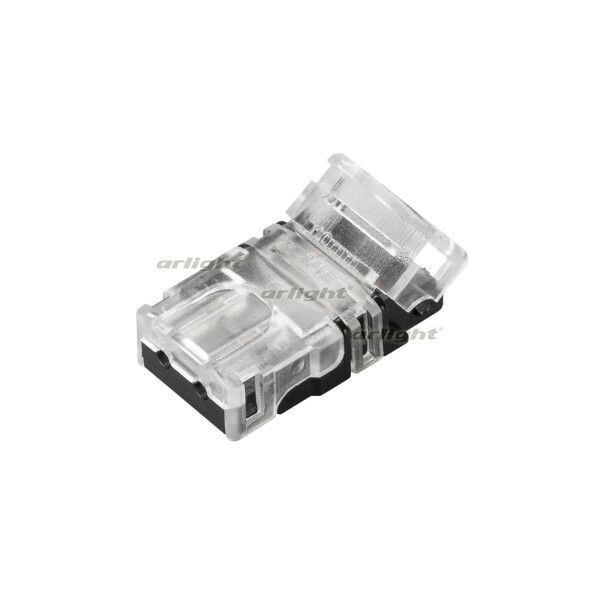

Коннектор HIP-GERM-MONO-10-2pin-STW IP55 от Arlight - это одиночный разъём для быстрого подключения питания к одноцветным LED-лентам с силиконовой заливкой шириной 10 мм. Подходит для установки в условиях повышенной влажности и запылённости, где важна надёжность соединения без пайки.

Назначение и область применения

Коннектор HIP-GERM-MONO-10-2pin-STW IP55 предназначен для подключения внешнего провода питания к герметичным LED-лентам серии SE с силиконовым покрытием. Он позволяет заменить пайку на механический контакт - удобно при монтаже, ремонте или модификации освещения. Применяется там, где нужна защита от пыли и брызг воды: уличные вывески, фасадное освещение, подсветка бассейнов, торговые прилавки, оборудование в цехах.

Технические характеристики

• Тип: одиночный коннектор (без проводов), 2 контакта
• Защита: IP55 - устойчив к пыли и струям воды с любого направления
• Поддерживаемый ток: до 3 А
• Рабочее напряжение: 3–24 В постоянного тока
• Сечение провода: 0,34–0,75 мм2 (эквивалент 18–22 AWG)
• Ширина ленты: 10 мм
• Материал корпуса: термостойкий пластик
• Форм-фактор: совместим с FPC-контактами лент с гелевой заливкой

Совместимость и монтаж

Коннector HIP-GERM-MONO-10-2pin-STW IP55 работает исключительно с LED-лентами шириной 10 мм, имеющими силиконовое покрытие (серии SE). Установка не требует зачищать изоляцию с провода - достаточно вставить подготовленный провод в зажим до щелчка. Разъём плотно фиксируется на контактной площадке ленты, обеспечивая надёжный электрический контакт. Для правильного подключения проверьте полярность: красный провод - плюс, чёрный/синий - минус. Коннектор не рассчитан на многожильные провода толще 0,75 мм2 - перегрузка вызывает нагрев и выход из строя.

Безопасность и стандарты

Коннектор HIP-GERM-MONO-10-2pin-STW IP55 соответствует уровню защиты IP55, что делает его безопасным для использования во влажных и пыльных средах. Напряжение 3–24 В соответствует классу безопасности SELV (низковольтное питание). Температурный режим работы не указан - рекомендуется избегать длительного воздействия температур выше +60 C и ниже –20 C.

Преимущества

• Не требует пайки - экономит время при монтаже и снижает риск повреждения ленты
• Удобен для сервисного обслуживания - легко отсоединяется и заменяется
• Интегрированная защита IP55 сохраняет герметичность ленты после подключения
• Стандартный шаг контактов совпадает с большинством 10-мм лент SE

Ограничения применения

• Не подходит для двухцветных или RGB-лент - только для монохромных (одноцветных)
• Не используется с лентами шириной менее 10 мм или более 12 мм
• Не предназначена для постоянного погружения в воду - IP55 не равно IP67
• Запрещено использовать с напряжением выше 24 В или током больше 3 А
• Не совместим с лентами без силиконового покрытия или с металлизированными контактами

Примеры использования

• Подключение световой ленты к блоку питания на фасаде здания
• Замена повреждённого участка подсветки в холодильном контейнере
• Добавление дополнительной ленты к существующей системе в торговом зале
• Обслуживание подсветки в ресторане - быстро отключается для чистки

Практические советы

• Перед установкой убедитесь, что лента имеет именно силиконовую заливку - попробуйте слегка согнуть край: если мягко деформируется, значит, подходящий тип
• Используйте провод сечением 0,5 мм2 - оптимальный компромисс между жесткостью и пропускной способностью
• Не затягивайте провод слишком сильно - можно повредить внутренние контакты
• Если планируете много точек подключения - закупайте коннекторыHIP-GERM-MONO-10-2pin-STW IP55 партиями (10 шт. в упаковке)
• Проверяйте соответствие цвета проводов перед подключением - неверная полярность не испортит ленту, но она не будет работать
