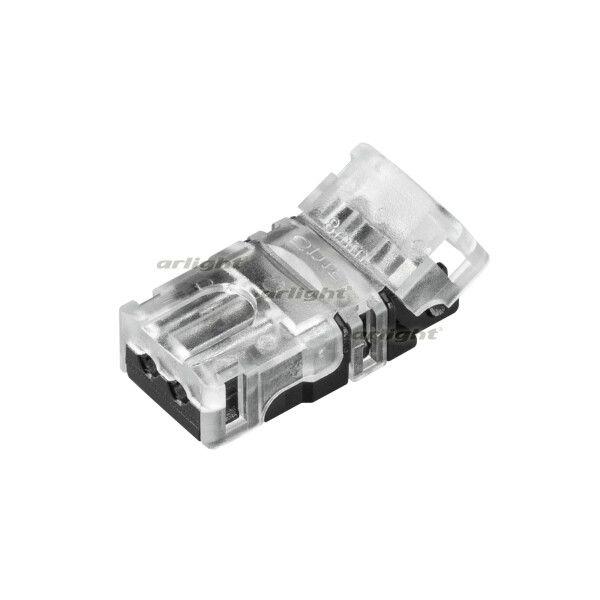

Коннектор HIP-MONO-8-2pin-STW 8мм, 2pin Arlight 032235

Коннектор HIP-MONO-8-2pin-STW от Arlight - это одиночный соединитель для быстрого подключения питания к одноцветным светодиодным лентам шириной 8 мм. Артикул 032235 позволяет заменить пайку на механический контакт без зачистки проводов, что ускоряет монтаж и снижает риск ошибок.

Назначение и область применения

Коннектор HIP-MONO-8-2pin-STW предназначен для подключения гибких LED-лент шириной 8 мм с контактом типа FPC. Подходит исключительно для одноцветных лент, не требует пайки. Используется там, где важна скорость установки и надёжность соединения: в точечном освещении, декоративных подсветках, потолочных и нишевых системах. Применяется с лентами класса защиты IP33.

Технические характеристики

• Тип: одиночный коннектор (без проводов)
• Материал корпуса: прозрачный пластик
• Рабочее напряжение: 3–24 В постоянного тока
• Максимальный ток: 3 А
• Поддерживаемая площадь сечения провода: 0,34–0,75 мм2
• Степень защиты: IP33 (защита от капель воды под углом до 60° и твёрдых частиц >2,5 мм)
• Формат контакта: 2-pin, совместим с FPC-лентами шириной 8 мм
• Упаковка: 10 штук в пакете

Совместимость и монтаж

Коннector HIP-MONO-8-2pin-STW работает только с лентами, имеющими металлические контакты формата FPC шириной 8 мм. Для подключения:

• Заправьте конец силового провода (0,34–0,75 мм2) в зажим без зачистки изоляции - контакт пробивает изоляцию автоматически.
• Вставьте FPC-конец ленты в соответствующий слот до щелчка.
• Не используйте провода толще 0,75 мм2 - они не войдут в зажим.
• Избегайте перегиба ленты под острым углом рядом с коннектором - это может повредить дорожки.

Безопасность и стандарты

Коннектор HIP-MONO-8-2pin-STW соответствует требованиям безопасности для низковольтных устройств до 24 В. Защита IP33 обеспечивает работу в помещениях с возможностью попадания брызг, но не предназначена для влажных сред или открытого воздуха. Не используется в условиях повышенной запылённости или температур ниже –10 C и выше +50 C.

Преимущества

• Нет необходимости зачищать провода - экономит время и исключает ошибки при монтаже.
• Прозрачный корпус позволяет контролировать правильность вставки ленты и целостность контактов.
• Механическая фиксация надёжнее, чем самодельные скрутки, особенно при вибрациях.
• Совместим с большинством одноцветных лент 8 мм от различных производителей.

Ограничения применения

• Не подходит для RGB/RGBW-лент - только для одноцветных.
• Не герметичен - нельзя использовать в местах с постоянным воздействием воды, пара или пыли.
• Не рассчитан на ток более 3 А - при превышении возможен нагрев и выход из строя.
• Не совместим с лентами шириной менее 8 мм или с другими типами контактов (например, 10 мм или SMD-клипы).

Примеры использования

• Подключение ленты под кухонными шкафами (IP33) к блоку питания 12 В.
• Монтаж подсветки в нише потолка с использованием гибкой ленты 8 мм.
• Обновление старой системы освещения без демонтажа ленты - просто отсоедините старый коннектор и вставьте новый HIP-MONO-8-2pin-STW.

Практические советы

• Перед монтажом проверьте, чтобы лента была именно 8 мм - даже 1 мм расхождения может помешать контакту.
• Если провод слишком жёсткий, предварительно согните его мягко перед вводом в зажим - так вы продлите срок службы контакта.
• Для долговечности не оставляйте коннектор HIP-MONO-8-2pin-STW открытым - закройте его термоусадкой или изолирующей лентой, если он находится в доступном месте.
• При групповом монтаже нескольких лент используйте одинаковые модели проводов - различная толщина может вызвать плохой контакт в одном из соединений.
