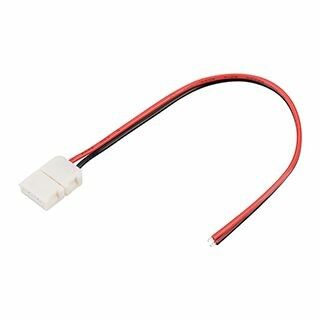

Коннектор выводной FIX-MONO-8mm-150mm-X1 (3528) 8мм, 150мм Arlight 023944

Коннектор выводной FIX-MONO 8mm 150mm X1 (3528) от Arlight - это простое и надёжное решение для быстрого подключения однотонных светодиодных лент шириной 8 мм. Артикул 023944 предназначен для работы с лентами типа 3528 и 2835, обеспечивая безопасный и долговечный контакт без пайки.

Назначение и область применения

Коннектор выводной FIX-MONO 8mm 150mm X1 (3528) используется для подключения питания к открытым светодиодным лентам шириной 8 мм. Подходит для лент на базе чипов 3528 и 2835. Применяется там, где нужна быстрая замена или временная установка - например, при ремонте, тестировании или сборке освещения в интерьере, на вывесках, в мебели и декоративных системах. Не предназначен для скрытых или герметичных установок.

Технические характеристики

• Длина провода: 150 мм (15 см)
• Ширина ленты: 8 мм
• Максимальный ток: 3 А
• Максимальное напряжение: 50 В
• Размеры корпуса: 15,3 × 11,8 × 4,5 мм
• Материал корпуса: термостойкий пластик
• Тип контактов: выводные, без пайки

Совместимость и монтаж

Коннector FIX-MONO 8mm 150mm X1 (3528) совместим только со светодиодными лентами шириной 8 мм и типом чипа 3528/2835. Устанавливается путём зажима на медные контактные площадки ленты - никаких инструментов не требуется. Для надёжного контакта убедитесь, что поверхность ленты чистая и не повреждённая. После фиксации проверьте плотность прилегания - слабый контакт вызывает перегрев или мерцание.

Безопасность и стандарты

Коннектор выводной FIX-MONO 8mm 150mm X1 (3528) рассчитан на работу при температуре окружающей среды до +60 C. Не имеет сертификации IP - не предназначен для влажных помещений, улицы или мест с риском попадания воды. Напряжение до 50 В соответствует классу безопасности SELV (низковольтное), что снижает риск поражения током при правильном использовании.

Преимущества

• Не требует пайки - монтаж занимает несколько секунд
• Удобен для пробных подключений и ремонтов
• Стандартный шаг контактов точно соответствует лентам 3528/2835
• Пластиковый корпус устойчив к механическому воздействию и не деформируется при нормальных условиях

Ограничения применения

• Не работает с лентами шириной более 8 мм (например, 10 мм или 12 мм)
• Не подходит для закрытых профилей - корпус не входит внутрь
• Запрещено использовать в условиях повышенной влажности, пыли или прямого контакта с водой
• Максимальный ток 3 А - не применяйте с мощными лентами выше 14,4 Вт/м (при 12 В)
• Не рекомендован для постоянной эксплуатации в высокотемпературных средах (>60 C)

Примеры использования

• Подключение LED-ленты под кухонными шкафами
• Временный монтаж световой рекламы
• Тестирование лент перед окончательной установкой
• Ремонт повреждённого участка ленты без замены всего отрезка
• Освещение витрин, книжных полок, потолочных бордюров

Практические советы

• Перед установкой протрите контактные площадки ленты спиртом - грязь снижает надёжность соединения
• Избегайте изгибов провода ближе чем на 20 мм от корпуса - это предотвращает перелом жил
• Если используете несколько коннекторов на одной ленте - распределите нагрузку равномерно, чтобы не превышать 3 А на один контакт
• ArLight предлагает этот коннектор оптом - минимальная партия 10 штук, поэтому планируйте запас на будущий ремонт
• Проверяйте полярность: красный провод - плюс, чёрный - минус. Обратное подключение не повредит коннектор, но лента не будет работать
