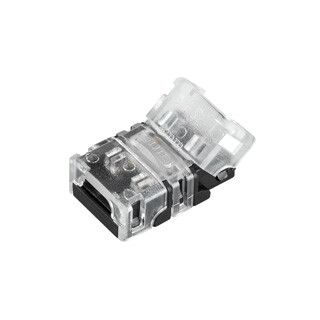

Коннектор HIP-MONO-8mm-2pin-STS-HD (Arlight, Лента-Лента) | 039267 Arlight

Коннектор Arlight 039267 - это компактный аксессуар для надёжного и бесшовного соединения двух отрезков однотонной LED-ленты шириной 8 мм с высокой плотностью светодиодов. Подходит для установки в помещениях, где важна эстетика освещения и минимальная заметность стыка.

Назначение и область применения

Коннектор Arlight 039267 предназначен исключительно для соединения двух отрезков открытых светодиодных лент шириной 8 мм с типом защиты IP20. Он используется там, где нельзя применить пайку - например, при быстрой замене участка ленты, монтаже в труднодоступных местах или при необходимости временного переподключения. Применяется в системах точечного, декоративного и контурного освещения: в нишах, на потолках, в мебели, витринных светильниках.

Технические характеристики

• Тип: одиночный коннектор типа «лента–лента»
• Ширина совмещаемой ленты: 8 мм
• Количество контактов: 2 pin (для одной цветовой канала - монохромная лента)
• Рабочее напряжение: 3–24 В постоянного тока
• Максимальный ток: 3 А
• Материал корпуса: прозрачный пластик
• Степень защиты: IP20 (не предназначена для влажных сред и улицы)
• Цена указана за одну единицу

Совместимость и монтаж

Коннектор Arlight 039267 работает только с лентами шириной 8 мм и с контактными площадками, расположенными по бокам. Убедитесь, что шаг и расположение медных pads на ленте соответствуют внутренним контактам коннектора - иначе соединение будет нестабильным. Для монтажа просто вставьте край ленты в один зажим до щелчка, затем проделайте то же самое со вторым отрезком. Направление тока не имеет значения - полярность не важна. Коннектор не требует пайки, инструментов или дополнительной фixации.

Безопасность и стандарты

Коннектор Arlight 039267 рассчитан на работу в пределах безопасных напряжений (до 24 В) и токов (до 3 А), что соответствует требованиям для низковольтного освещения. Однако он не сертифицирован по нормам EN/IEC для промышленного оборудования - применяется исключительно в бытовых и коммерческих условиях. Не используйте в цепях выше 24 В - риск перегрева и оплавления корпуса.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте
• Прозрачная оболочка делает соединение почти невидимым
• Устойчив к механическому сдвигу - фиксирует ленту плотно
• Поддерживает максимальную яркость ленты благодаря низкому переходному сопротивлению

Ограничения применения

• Не подходит для RGB, RGBW или адресных лент - только монохромные (одноцветные)
• Имеет степень защиты IP20 - запрещено использовать во влажных помещениях, на улице, вблизи воды
• Не совместим с лентами шириной более 8 мм - например, с 10 мм или 12 мм моделями
• Не рекомендован для нагрузок выше 3 А - при превышении возможен нагрев и выход из строя
• Запрещён ремонт после повреждения - коннектор одноразовый

Примеры использования

• Соединение двух участков ленты вдоль длинного потолочного плинтуса
• Переподключение ленты в мебельном светильнике при замене вышедшего из строя фрагмента
• Обход препятствий (например, труб или профилей) путём разрыва ленты и последующего восстановления через коннектор
• Экспериментальные сборки в дизайнерских проектах, где нужна гибкость и чистый внешний вид

Практические советы

• Проверяйте ширину ленты перед покупкой - даже 0,5 мм расхождения могут помешать фиксации
• Не перегибайте ленту слишком сильно при вставке - это может повредить дорожки
• При использовании нескольких коннекторов в одной цепи следите, чтобы суммарный ток не превышал 3 А на каждый
• Заказывайте минимум 10 штук - такова кратность поставщика; лишние всегда пригодятся при будущих работах
• Храните в сухом месте - хотя материал и не боится влаги, попадание пыли в контакты снижает надёжность соединения
