Коннектор крестовой LGD-4TR-CON-X-BK (C) (ARL, IP20 Пластик, 3 года) - 026143 Arlight

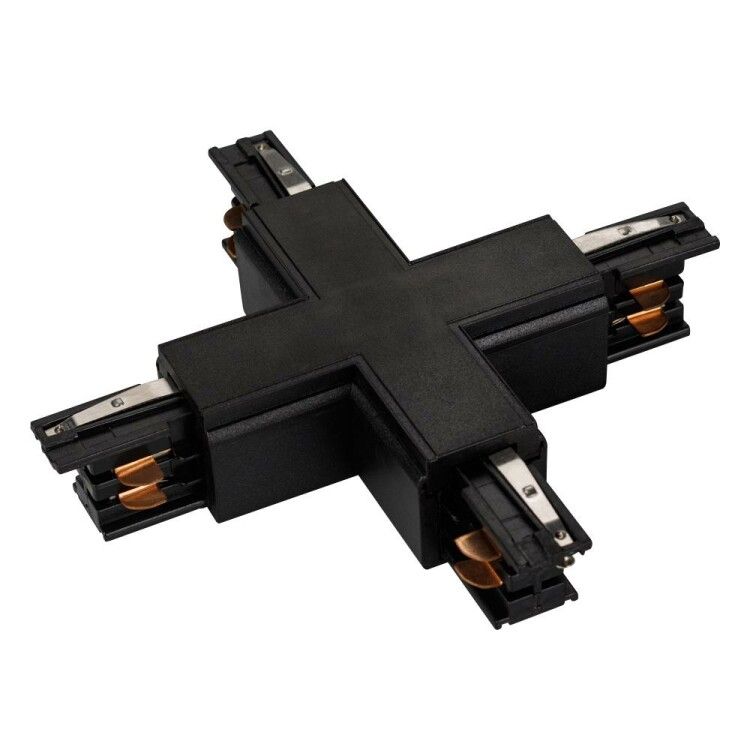

Коннектор крестовой LGD-4TR-CON-X-BK (C) IP20 пластик 3 года от Arlight предназначен для соединения четырёх направлений светового трека 4TR, обеспечивая надёжную передачу электроэнергии между модулями. Артикул 026143 - решение для систем освещения, где требуется гибкая расстановка точечных светильников.

Назначение и область применения

Коннектор крестовой LGD-4TR-CON-X-BK (C) IP20 пластик 3 года используется исключительно с трековыми системами Arlight серии 4TR. Он позволяет формировать крестообразные узлы - пересечения треков под углом 90°, что даёт возможность организовать сложные схемы освещения: зональное, направленное или декоративное. Подходит для коммерческих помещений, выставочных залов, торговых центров и интерьеров с высокими требованиями к гибкости планировки.

Технические характеристики

• Номинальное напряжение: 220 В - совместим с бытовой и промышленной сетью 220–240 В
• Тип изделия: кроссовый (X-образный) коннектор - соединяет четыре участка трека одновременно
• Количество фаз: 3 - работает в однофазной сети, имеет три токоведущих шины (L, N, PE)
• Степень защиты: IP20 - защищён от доступа пальцев и крупного мусора, но не рассчитан на влагу или пыль
• Материал корпуса: термостойкий пластик - легкий, изолирующий, устойчивый к механическому воздействию
• Цвет корпуса: чёрный - соответствует дизайну большинства современных трековых систем
• Размеры: 166×166×33 мм (с контактами), 99×99×33 мм (без контактов) - компактная форма для плотной установки
• Гарантия: 36 месяцев - подтверждает долговечность материалов и сборки

Совместимость и монтаж

Коннектор крестовой LGD-4TR-CON-X-BK (C) IP20 пластик 3 года совместим только с треками Arlight серии 4TR. Устанавливается путём вставки в торец трека до щелчка - никаких инструментов не требует. Контакты уже установлены внутри, поэтому не нуждается в дополнительном подключении проводов. Для замены или демонтажа достаточно потянуть за край коннектора. Примечание: использование с другими сериями (например, 5TR или 6TR) невозможно - несовпадают размеры и расположение контактов. Также возможны различия в оттенках чёрного при сочетании с продукцией других брендов, даже аналогичными (XTS-38 Global Track Pro).

Безопасность и стандарты

Изделие соответствует базовым нормам безопасности для внутреннего освещения. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначено для влажных зон, кухонь, ванных комнат или наружного использования. Материал корпуса не поддерживает горение и не содержит свинца. Гарантия 3 года указывает на соответствие требованиям к качеству производства.

Преимущества

• Удобство монтажа - не требует пайки, болтов или инструментов; просто вставляется в трек
• Фиксация без люфта - жестко удерживается в профиле, не смещается при нагрузке
• Электрическая надёжность - медные контакты обеспечивают минимальное переходное сопротивление
• Сохранение эстетики - чёрный цвет маскирует соединение, не бросается в глаза
• Запас прочности - пластиковая конструкция выдерживает многократные сборки/разборки

Ограничения применения

• Не использовать во влажных помещениях - IP20 недостаточен для кухонь, бань, улиц
• Не совместим с треками других серий - даже если они кажутся одинаковыми внешне
• Не допускается самостоятельная доработка контактов - повредит изоляцию и аннулирует гарантию
• Не применять в средах с постоянным ударным воздействием - хрупкий пластик может растрескаться
• Подходит только для осветительных устройств мощностью до предельной нагрузки трека 4TR (не более 10 А на канал)

Примеры использования

• Центральный узел в торговом зале - четыре направления треков расходятся от одного креста, питая восемь светильников
• Выставка товаров - крестовое соединение позволяет равномерно осветить несколько стен вокруг одной точки
• Офис с открытой планировкой - треки образуют “+”, чтобы осветить рабочую зону и зону отдыха
• Ресторан с изменяемой подсветкой - можно легко менять схему, переставляя светильники по новым контурам

Практические советы

• Перед монтажом проверьте, что все треки принадлежат именно серии 4TR - другие модели имеют другую ширину и глубину канала
• При установке вдоль потолка используйте крепёж на расстоянии не менее 1 метра от креста - так снижаются вибрационные нагрузки
• Если коннектор не фиксируется - убедитесь, что он полностью вставлен до характерного щелчка
• Не закручивайте саморезы в корпус - он не предназначен для механического крепления, только для встраивания в трек
• При необходимости замены - отключите питание, затем осторожно вытяните коннектор рукой, не используя плоскогубцы
