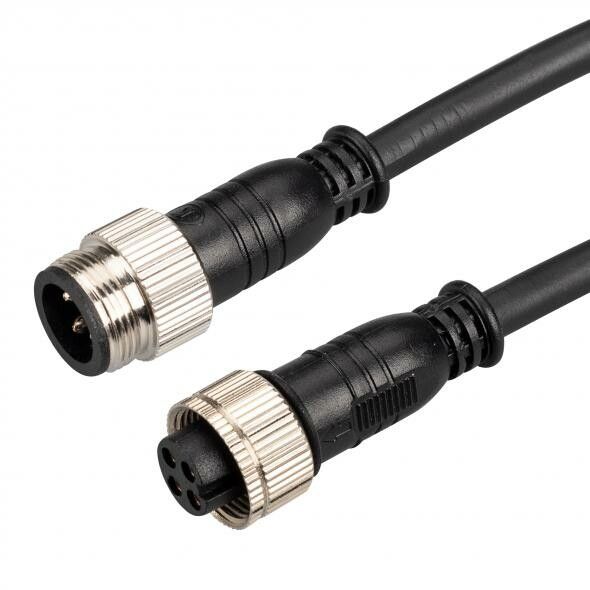

Коннектор подключения ARL-LINE-4pin (DMX512) (Arlight, Закрытый) - 026393

Коннектор подключения ARL-LINE-4pin (DMX512) закрытый — надёжный разъём от Arlight для передачи управляющих сигналов по протоколу DMX512 к светодиодным прожекторам серии LINE. Подходит для профессионального освещения в условиях повышенной запылённости и влажности.

Назначение и область применения

Коннектор подключения ARL-LINE-4pin (DMX512) закрытый предназначен для соединения светодиодных прожекторов серии LINE с контроллерами DMX512. Он обеспечивает стабильную передачу цифровых команд управления яркостью, цветом и режимами работы светильников. Применяется в системах сценического, архитектурного и интерьерного освещения, где требуется точная настройка световых эффектов.

Технические характеристики

• Тип: четырёхконтактный коннектор (4-pin) для протокола DMX512
• Габариты корпуса: Ø18 × 48 мм
• Общая длина с проводом: 230 мм
• Цвет: чёрный
• Защита: закрытая конструкция — повышает устойчивость к механическим воздействиям и загрязнениям

Совместимость и монтаж

Коннектор подключения ARL-LINE-4pin (DMX512) закрытый совместим исключительно с оборудованием серии LINE от Arlight. Разъём имеет фиксированную длину провода — замена или удлинение не предусмотрены. Для подключения используйте стандартные DMX-кабели с соответствующими 4-контактными штекерами. Монтаж выполняется путём вставки коннектора в гнездо на корпусе прожектора до щелчка — защёлка обеспечивает надёжное крепление.

Преимущества

• Закрытая форма корпуса снижает риск попадания пыли, влаги и сторонних предметов внутрь контактов
• Усиленная конструкция выдерживает частые подключения/отключения — важна для сцен и мобильных установок
• Стандартный интерфейс DMX512 позволяет использовать с любыми контроллерами, поддерживающими этот протокол
• Чёрный цвет корпуса минимизирует заметность разъёма в тёмном окружении

Ограничения применения

• Не предназначено для использования вне помещений без дополнительной защиты — не имеет рейтинга IP
• Подходит только для 4-проводных систем DMX512; несовместим с 5-контактными разъёмами
• Фиксированная длина провода (230 мм) требует планирования трассировки кабеля заранее
• Не рекомендуется применять с высокочастотными импульсными нагрузками, отличными от LED-драйверов серии LINE

Примеры использования

• Архитектурная подсветка зданий с управляемой сменой цвета через DMX-контроллер
• Сценический свет в театре или клубе, где прожекторы серии LINE работают в синхронизации
• Выставочные стенды и торговые центры с программируемым освещением

Практические советы

• Перед подключением проверьте полярность контактов — неверная коммутация может повредить драйвер прожектора
• Избегайте перегибов провода ближе чем на 5 см от коннектора — это предотвращает повреждение жил
• При использовании нескольких коннекторов ARL-LINE-4pin (DMX512) закрытый в одной цепи соблюдайте максимальную длину DMX-линии (не более 300 м без репитера)
• Рекомендуется использовать экранированные DMX-кабели для минимизации помех, особенно при прокладке рядом с силовыми линиями
