Коннектор ARL-CWP-4pin-16A IP68 16А 0.5-2.5 мм2 Arlight 046179

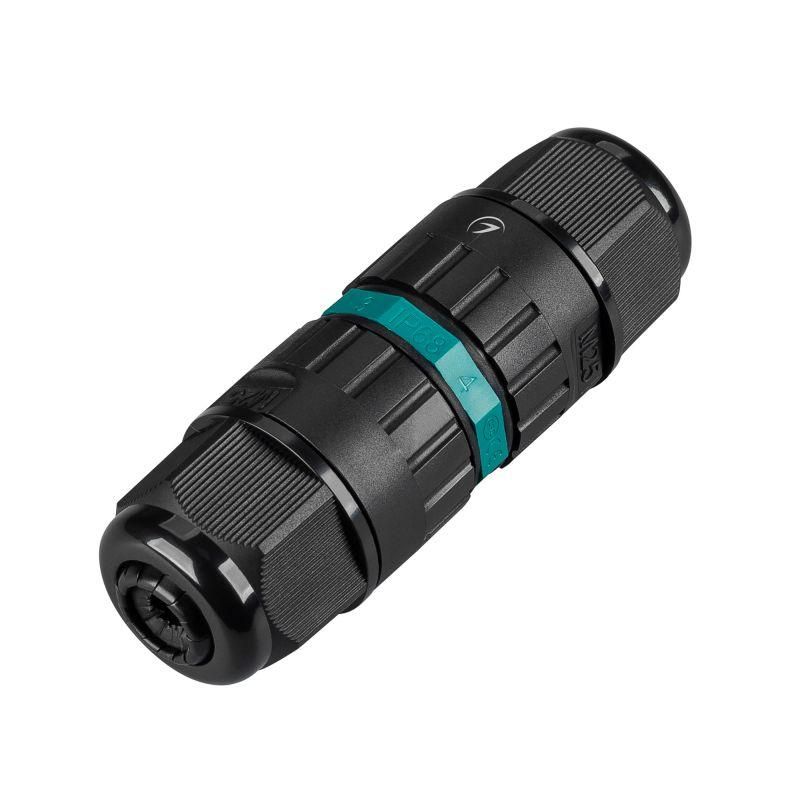

Коннектор ARL-CWP-4pin-16A (9-12mm) IP68 от бренда Arlight - герметичный четырёхконтактный разъём с рычажковыми зажимами, предназначенный для надёжного соединения проводов в условиях повышенной влажности, запылённости и перепадов температур. Подходит для промышленного оборудования, уличных систем освещения и других задач, где важна долговечная изоляция контактов.

Назначение и область применения

Коннектор ARL-CWP-4pin-16A (9-12mm) IP68 используется для создания прочных и защищённых электрических соединений между проводами. Его применяют там, где обычные разъёмы не выдерживают воздействия воды, пыли или экстремальных температур. Особенно актуален в наружных установках, на производстве, в системах автоматизации и светодиодном освещении.

Технические характеристики

• Количество контактов: 4
• Максимальный ток: 16 А
• Номинальное напряжение: 450 В
• Рабочий диапазон температур: от –40 C до +105 C
• Степень защиты: IP68 (полная защита от пыли и длительного погружения в воду)
• Подходящий диаметр провода: 9–12 мм
• Сечение проводника: 0,5–2,5 мм2 (для многожильных и одножильных проводов)
• Необходимая длина зачистки изоляции: 11 мм
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Коннектор ARL-CWP-4pin-16A (9-12mm) IP68 совместим с проводами указанного сечения и диаметра. Для правильного подключения важно соблюсти длину зачистки - 11 мм. Каждый контакт фиксируется рычажком, что исключает необходимость в инструменте при подключении. Разъём легко закрывается и открывается - достаточно потянуть за рычаг. Установка возможна как в распределительных коробках, так и прямо на кабельную трассу.

Безопасность и стандарты

Коннектор соответствует требованиям к герметичным соединениям для работы в сложных средах. Высокая степень защиты IP68 обеспечивает безопасность даже при постоянном контакте с водой. Температурный диапазон позволяет использовать его в холодных регионах и рядом с нагревательными элементами. Применение в цепях до 450 В соответствует нормам для промышленного электрооборудования.

Преимущества

• Надёжная герметизация - не требует дополнительной изоляции после монтажа
• Инструментальный монтаж не нужен - рычажковые клеммы позволяют быстро и безопасно подключить провода
• Устойчивость к перепадам температур делает его пригодным для улицы и неотапливаемых помещений
• Пластиковый корпус не корродирует и не деформируется под нагрузкой
• Чёткая маркировка контактов снижает риск ошибок при сборке

Ограничения применения

• Не предназначен для подключения проводов меньше 9 мм или больше 12 мм в диаметре - попытки насильно вставить слишком тонкий или толстый кабель повредят зажимы
• Не рассчитан на частое механическое перемещение - не следует применять в движущихся механизмах без дополнительной фиксации кабеля
• Запрещено использование в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам

Примеры использования

• Соединение кабелей LED-светильников на фасадах зданий
• Обвязка датчиков и исполнительных механизмов на конвейерах
• Подключение насосов и компрессоров в условиях высокой влажности
• Электроснабжение уличных видеокамер и сигнализаций
• Сборка временных энергоносителей на стройплощадках

Практические советы

• Перед монтажом всегда проверяйте диаметр кабеля - он должен точно попадать в диапазон 9–12 мм
• Защитите место соединения от внешнего давления - используйте кабельные зажимы или хомутики, чтобы не перегрузить сам коннектор
• При использовании в зимних условиях убедитесь, что кабели не замёрзшие - ледяная оболочка может изменить диаметр и помешать плотному входу
• ARLight предлагает аналогичные модели с другим числом контактов - если вам нужны 2 или 6 контактов, рассмотрите другие варианты серии Герметичные коннекторы IP68
• Артикул 046179 - это точный идентификатор для заказа запасных частей или дубликатов
