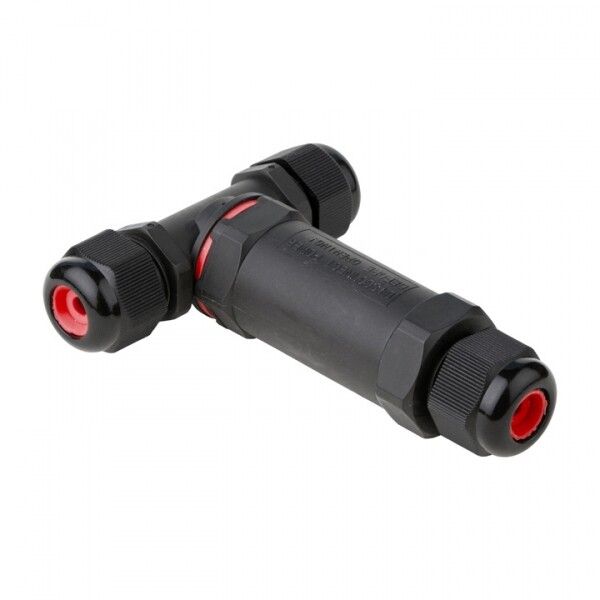

Кабельный коннектор Т-образный (клеммник 5PIN) IP68 FreeTools | plc-uac-cb5T EKF

Кабельный коннектор Т-образный (клеммник 5PIN) IP68 от EKF серии PROxima - это герметичное устройство для безопасного ответвления трёх кабелей с пятью контактами, предназначенное для работы в условиях повышенной влажности, подземной прокладки и открытых площадках.

Назначение и область применения

Кабельный коннектор Т-образный (клеммник 5PIN) IP68 используется для создания надёжных и герметичных соединений в сетях, где важна защита от воды, пыли и механических воздействий. Подходит для прокладки в земле, под водой, на улице и внутри оборудования, работающего в агрессивной среде. Обеспечивает стабильную передачу сигнала и питания в местах, где невозможно использовать обычные клеммы.

Технические характеристики

• Количество проводников: 5 (три ввода: два основных и один ответвительный)
• Сечение кабеля: 0,5–2,5 мм2 - для всех трёх вводов
• Диаметр кабеля: 5–12 мм - совместим с большинством силовых и слаботочных кабелей
• Номинальный ток: 25 А
• Степень защиты: IP68 - полная герметизация, выдерживает длительное погружение в воду
• Температурный диапазон: от –40 C до +85 C - работает в экстремальных климатических условиях
• Материал корпуса: полиамид - прочный, устойчивый к УФ-излучению и химическим веществам
• Соединение: резьбовое - фиксация кабеля через затяжку, без пайки
• Состав: безгалогенный - не выделяет токсичных газов при перегреве
• Цвет: чёрный - маскирует загрязнения, подходит для внешней установки

Совместимость и монтаж

Кабельный коннектор Т-образный (клеммник 5PIN) IP68 монтируется непосредственно на кабель - не требует предварительной подготовки жил. Каждый ввод имеет отдельную резьбовую зажимную гайку, которая плотно прижимает изоляцию кабеля. Для монтажа:

• Зачистите жилы на 8–10 мм
• Вставьте кабели в соответствующие входы (основные и ответвление)
• Затяните гайки равномерно - до упора, чтобы исключить люфт
• Не используйте инструменты с острыми кромками - можно повредить изоляцию

Подходит для кабелей с бумажной и пластмассовой изоляцией. Не рекомендуется применять с гибкими многожильными кабелями без термоусадки на конце - возможен выход жил из-под зажима.

Безопасность и стандарты

Кабельный коннектор Т-образный (клеммник 5PIN) IP68 соответствует требованиям к защите от пыли и влаги по классу IP68. Материал корпуса - безгалогенный, что снижает риск образования ядовитых паров при возгорании. Номинальный ток 25 А позволяет использовать устройство в цепях с высокой нагрузкой, однако необходимо соблюдать нормы по нагреву согласно ПУЭ. Устройство не предназначено для постоянного подключения к сети выше 1000 В.

Преимущества

• Герметичность IP68 - единственный вариант для подводных и подземных соединений
• Т-образная форма - компактное решение для ответвлений без дополнительных распределительных коробок
• Полиамидный корпус - долговечен, не боится ударов, температур и химии
• Отсутствие сварки и пайки - быстрый монтаж, ремонтопригодность
• Совместимость с широким спектром кабелей - универсальность для разных задач

Ограничения применения

• Не подходит для кабелей с диаметром менее 5 мм или более 12 мм - не будет герметизации
• Не рассчитан на частые изгибы после монтажа - жесткая конструкция не допускает движения в точке соединения
• Не применяется в цепях переменного тока выше 1000 В
• Не следует использовать с медными жилами, покрытыми оксидом - перед монтажом зачистите до металлического блеска
• Не заменяет полноценную распределительную коробку - не предназначен для коммутаций между несколькими источниками

Примеры использования

• Подключение уличных LED-фонарей - ответвление от основного кабеля к группе светильников
• Системы автоматического полива - соединение кабелей насосов и датчиков в земле
• Промышленные конвейеры - запитка датчиков и сервоприводов в сыром помещении
• Транспортные объекты - подключение освещения в вагонах метро или автобусах
• Аксессуары для видеонаблюдения - питание камер на открытом воздухе

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля - даже 1 мм лишнего может нарушить герметичность
• Используйте кабель с однородной изоляцией - смешивание типов (например, ПВХ и резина) может вызвать проскальзывание
• После сборки протестируйте герметичность - опустите в воду на несколько минут, наблюдайте за пузырьками
• Для кабелей с тонкой изоляцией - предварительно обмотайте жилы термоусадкой, чтобы избежать порыва при затяжке
• Храните в сухом месте - хотя корпус герметичен, внутренние контакты чувствительны к конденсату при резком перепаде температур
