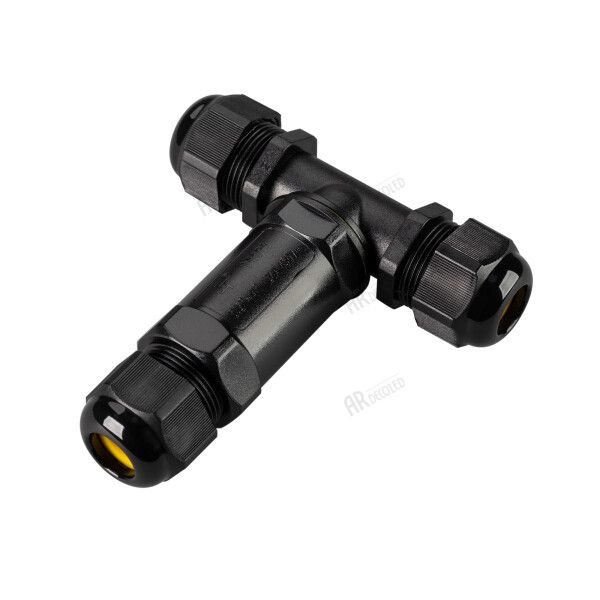

Коннектор NEO-GERM-5pin-T-WTW (4-8mm) (arlight, IP68) | 030760 Arlight

Коннектор NEO-GERM-5pin-T-WTW (4-8мм) IP68 от Arlight - это T-образное пятиконтактное резьбовое соединение для надёжного соединения кабелей без пайки, предназначенное для работы в условиях повышенной влажности, пыли и перепадов температур. Артикул 030760 подходит для монтажа на промышленном оборудовании, освещении и системах автоматизации.

Назначение и область применения

Коннектор NEO-GERM-5pin-T-WTW (4-8мм) IP68 используется для создания ответвлений в электрических цепях, где требуется соединить три кабеля: один входной и два выходных. Применяется там, где важна герметичность и долговечность - например, на улице, в помещениях с высокой влажностью, на производстве, в системах уличного освещения, конвейерах, насосных станциях и других местах, где обычные соединения не выдерживают нагрузок.

Технические характеристики

• Количество контактов: 5
• Форма: T-образное ответвление
• Диаметр кабеля: 4–8 мм
• Сечение провода: 0,5–4 мм2
• Номинальное напряжение: 450 В
• Номинальный ток: 24 А
• Степень защиты: IP68 (полная защита от пыли и длительного погружения в воду)
• Рабочий температурный диапазон: от –20 C до +80 C
• Материал корпуса: прочный термостойкий пластик
• Цвет: чёрный
• Тип подключения: резьбовой зажим - без пайки и сварки

Совместимость и монтаж

Коннектор NEO-GERM-5pin-T-WTW (4-8мм) IP68 совместим с медными и многожильными кабелями, соответствующими указанным параметрам сечения и диаметра. Для монтажа:

• Зачистите жилы на 8–10 мм;
• Вставьте каждый кабель в соответствующий канал до упора;
• Затяните резьбовые зажимы равномерным усилием - не переусердствуйте, чтобы не повредить изоляцию;
• Убедитесь, что все кабели зафиксированы плотно - проверьте легким потягиванием после сборки.

Не используйте инструменты с острыми краями при работе с корпусом - он выполнен из пластика и может треснуть при механическом воздействии.

Безопасность и стандарты

Коннector соответствует требованиям к герметичности IP68, что делает его безопасным для использования во влажных, запылённых и агрессивных средах. Номинальное напряжение 450 В обеспечивает работу в сетях переменного тока до 500 В. Температурный диапазон позволяет применять устройство в холодных регионах и в нагреваемых зонах оборудования.

Преимущества

• Отсутствие необходимости в пайке - экономия времени при монтаже и ремонте;
• Высокая степень защиты IP68 - работает даже под водой;
• T-образная форма удобна для разветвления одной линии на две;
• Пластиковый корпус устойчив к УФ-излучению, химическим веществам и перепадам температур;
• Легко диагностируется - можно визуально проверить целостность соединения без вскрытия.

Ограничения применения

• Не предназначена для кабелей с диаметром менее 4 мм или более 8 мм - возможен контакт с плохим качеством соединения;
• Не рекомендуется использовать с алюминиевыми проводами - материал зажима рассчитан на медь;
• Не подходит для частых механических перемещений - не является гибким соединителем;
• Не следует применять в средах с постоянным воздействием открытого пламени или экстремальных температур выше +80 C.

Примеры использования

• Подключение нескольких LED-фонарей к одному кабелю питания в уличной подсветке;
• Разветвление сигнальных линий на промышленных станках;
• Соединение датчиков в системах автоматического полива;
• Обустройство временных электросетей на стройплощадках;
• Монтаж освещения в бассейнах, колодцах, канализационных камерах.

Практические советы

• Перед установкой всегда проверяйте соответствие диаметра кабеля - слишком толстый кабель не войдёт, слишком тонкий будет болтаться и вызывать перегрев;
• Используйте кабели с хорошей изоляцией - повреждённая оболочка снижает эффективность защиты IP68;
• При монтаже в земле или под водой обязательно закрепляйте коннектор NEO-GERM-5pin-T-WTW (4-8мм) IP68 так, чтобы швы не находились в нижней точке - предотвращает скопление воды;
• Артикул 030760 - идеальный вариант для замены старых пайных соединений в труднодоступных местах;
• Храните в сухом месте - хотя изделие водонепроницаемо, длительное хранение в сыром помещении может повлиять на качество резьбы.
