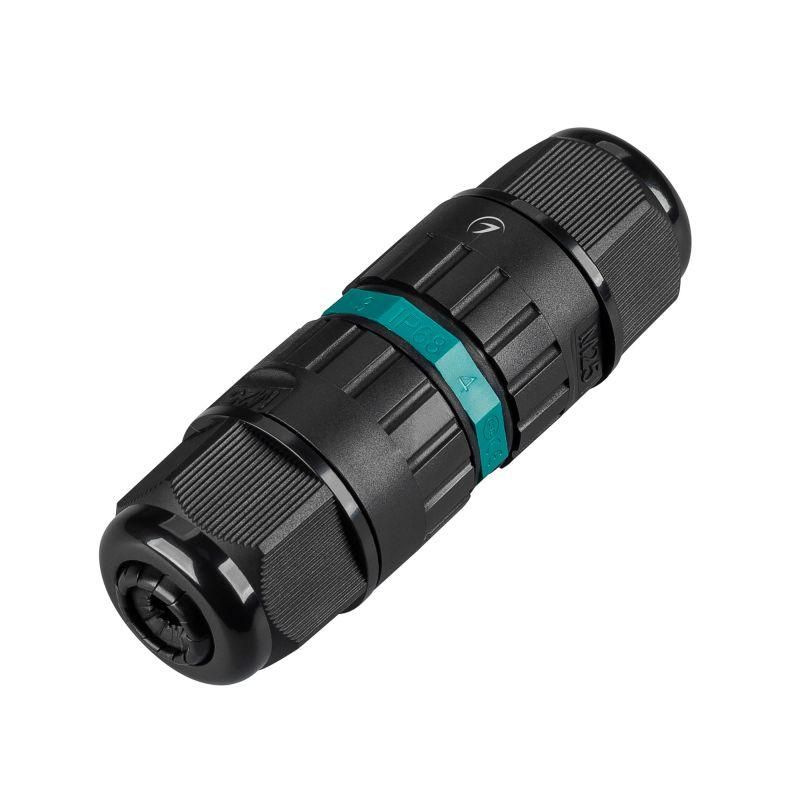

Коннектор ARL-CWP-5pin-16A (9-12mm) (Arlight, IP68) - 046180

Коннектор ARL-CWP-5pin-16A (9-12mm) IP68 от Arlight - герметичный пятиконтактный разъём с рычажковыми зажимами для надёжного соединения проводов в условиях повышенной влажности, пыли и перепадов температур. Подходит для промышленного оборудования, уличных систем освещения и других задач, где важна долговечная изоляция контактов.

Назначение и область применения

Коннектор ARL-CWP-5pin-16A (9-12mm) IP68 предназначен для создания прочных и защищённых электрических соединений между проводами. Его используют там, где обычные разъёмы не выдерживают воздействия окружающей среды - на улице, в цехах с мойкой, в грунте, внутри фонарей, насосных станций и на конвейерах. Пять контактов позволяют передавать питание, сигналы управления и заземление в одном корпусе.

Технические характеристики

• Количество контактов: 5
• Максимальный ток: 16 А
• Номинальное напряжение: 450 В
• Диаметр провода: 9–12 мм
• Сечение проводника: 0,5–2,5 мм2 (для многожильных и одножильных проводов)
• Длина зачистки изоляции: 11 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Рабочий температурный диапазон: от –40 C до +105 C
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Коннектор ARL-CWP-5pin-16A (9-12mm) IP68 совместим с проводами, соответствующими указанным параметрам по диаметру и сечению. Для правильного монтажа необходимо:

• Зачистить изоляцию ровно на 11 мм - меньше или больше может повредить контакт или вызвать плохую фиксацию;
• Использовать только провода с жилами в пределах 0,5–2,5 мм2 - более толстые не войдут, более тонкие будут болтаться;
• Убедиться, что внешний диаметр изолированного провода попадает в интервал 9–12 мм - иначе уплотнители не обеспечат герметичность;
• Фиксация осуществляется рычагами: после вставки проводов плотно закройте их до щелчка - это гарантирует надёжный контакт и герметизацию.

Безопасность и стандарты

Коннектор ARL-CWP-5pin-16A (9-12mm) IP68 соответствует требованиям к герметичным соединениям для работы в агрессивных средах. Степень защиты IP68 позволяет использовать его даже при постоянном контакте с водой, включая временные погружения. Температурный диапазон (-40…+105 C) подтверждает устойчивость к экстремальным условиям, в том числе при нагреве от оборудования.

Преимущества

• Рычажковый механизм крепления - быстрый и удобный монтаж без инструментов;
• Высокая степень защиты IP68 - исключает коррозию и замыкания в сырых местах;
• Широкий температурный диапазон - работает зимой и в печных помещениях;
• Одинаковая совместимость с одножильными и многожильными проводами - универсальность для разных типов кабелей;
• Пластиковый корпус не требует обслуживания и не ржавеет.

Ограничения применения

• Не предназначена для подключения проводов с сечением менее 0,5 мм2 или более 2,5 мм2 - возможен выход из строя контакта;
• Не рекомендовано использование в средах с химически активными парами (например, концентрированные кислоты или растворители) - материал корпуса не рассчитан на такие воздействия;
• Не следует применять в качестве основного коммутирующего устройства - он служит только для соединения, а не для включения/выключения питания;
• При использовании в условиях частых механических нагрузок (вибрация, растяжение) требуется дополнительная фиксация кабеля.

Примеры использования

• Подключение светодиодных светильников на улице - защита от дождя и мороза;
• Соединение кабелей в бассейне или фонтане - устойчивость к длительному погружению;
• Обвязка оборудования на пищевых производствах - возможность мытья под давлением;
• Системы автоматизации на конвейерах - надёжное соединение в условиях вибрации и пыли;
• Электроснабжение теплиц и оранжерей - работа при высокой влажности и перепадах температур.

Практические советы

• Перед сборкой проверьте диаметр провода штангенциркулем - даже небольшое отклонение от 9–12 мм нарушит герметичность;
• Не используйте провода с повреждённой изоляцией - она должна быть целой на всей длине захода в коннектор;
• После установки потяните за каждый провод - если он не выскакивает, значит, зажим сработал правильно;
• Для сложных условий (частые демонтажи) запаситесь несколькими коннекторами ARL-CWP-5pin-16A (9-12mm) IP68 - они не ремонтируются, только заменяются;
• Храните в сухом месте - хотя сам коннектор защищён, уплотнители могут потерять эластичность при длительном воздействии УФ-лучей или перегрева.
