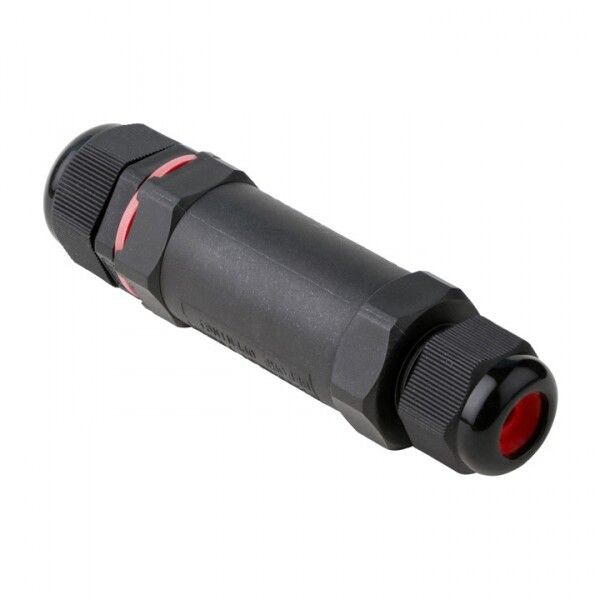

Кабельный коннектор I-образный (клеммник 5PIN) IP68 FreeTools | plc-uac-cb5 EKF

Кабельный коннектор I-образный (клеммник 5PIN) IP68 от EKF (артикул plc-uac-cb5) предназначен для герметичного соединения двух кабелей с ответвлением, обеспечивая надёжный контакт и защиту от внешних воздействий. Подходит для промышленных, уличных и подземных применений, где важна долговечность и безопасность.

Назначение и область применения

Этот коннектор используется для создания сквозного ответвления в кабельной линии - когда один кабель проходит через устройство, а второй подключается перпендикулярно. Он применяется там, где необходима полная герметизация: уличные фонари, системы вентиляции, насосные станции, транспортные средства, промышленные автоматизированные линии. Особенно эффективен при прокладке кабелей в сырых, пыльных или подземных условиях.

Технические характеристики

• Количество контактов: 5 (пятипроводная система)
• Номинальный ток: 25 А
• Номинальное напряжение: 450 В
• Сечение провода: 0,5–2,5 мм2 (для основного и ответвительного кабеля)
• Диаметр кабеля: 5–12 мм (основной и ответвительный)
• Степень защиты: IP68 - полная герметичность, выдерживает длительное погружение в воду
• Материал корпуса: полиамид - прочный, устойчивый к механическим нагрузкам и химикатам
• Работает при температуре: от –40 C до +85 C
• Состав: безгалогенный - не выделяет токсичных веществ при нагреве
• Цвет: чёрный
• Количество вводов: два (один вход, одно ответвление)

Совместимость и монтаж

Коннектор монтируется непосредственно на кабель - без необходимости разрезать жилы. Кабели вставляются в соответствующие вводы, затягиваются резьбовые гайки, которые обеспечивают плотное прилегание и герметичность. Для правильного монтажа важно соблюдать диапазон диаметров кабелей (5–12 мм): слишком тонкий кабель не будет надёжно зафиксирован, слишком толстый - не войдёт. Соединение рассчитано на кабели с бумажной или пластмассовой изоляцией. Монтаж выполняется без инструментов - достаточно рук, но рекомендуется использовать ключ для равномерного затягивания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в средах с высокой влажностью и риском повреждения. Степень защиты IP68 гарантирует, что внутренние контакты остаются сухими даже при постоянном контакте с водой. Безгалогеновый состав снижает опасность выделения ядовитых газов при перегреве или возгорании - это важно для закрытых помещений и транспорта. Номинальное напряжение 450 В позволяет использовать коннектор в бытовых и промышленных сетях переменного тока.

Преимущества

• Высокая герметичность (IP68) - работает под водой, в земле, в условиях повышенной влажности
• Устойчивость к экстремальным температурам - подходит для холодных регионов и нагретых поверхностей
• Прочная конструкция из полиамида - не трескается, не деформируется при ударах
• Компактный размер - легко устанавливается в ограниченном пространстве
• Не требует сварки, пайки или специальных инструментов - экономит время при монтаже
• Поддерживает двойное подключение - основной кабель проходит сквозь, ответвление подключается параллельно

Ограничения применения

Коннектор не предназначен для кабелей с металлической броней или армированием - они не смогут пройти через вводы. Также не следует использовать его с кабелями, имеющими диаметр менее 5 мм или более 12 мм - это нарушит герметичность. Не подходит для частых разъединений - он спроектирован для одноразового или редко обслуживаемого соединения. Не используйте в средах с агрессивными химическими испарениями, если материал не сертифицирован для них (например, концентрированные кислоты).

Примеры использования

• Подключение уличного LED-фонаря к основному кабелю освещения, проложенному в траншее
• Ответвление питания для датчиков в системе вентиляции подвала
• Соединение кабелей управления в подвижных элементах автопогрузчика
• Замена повреждённого участка кабеля в промышленном конвейере без демонтажа всей линии

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - точное соответствие 5–12 мм критично для герметичности
• Не перетягивайте резьбу: избыточное усилие может повредить уплотнители
• При работе с несколькими коннекторами одного типа - используйте одинаковые типы кабелей, чтобы избежать проблем с посадкой
• Для удобства сборки можно предварительно отметить места ввода на кабеле - так легче контролировать глубину введения
• Коннектор I-образный (клеммник 5PIN) IP68 от EKF (plc-uac-cb5) совместим с другими изделиями серии PROxima - можно комбинировать с аналогичными комплектующими
