Кабельный коннектор I-образный (СМК 3PIN) IP68 FreeTools PROxima | cct2-smk3 EKF

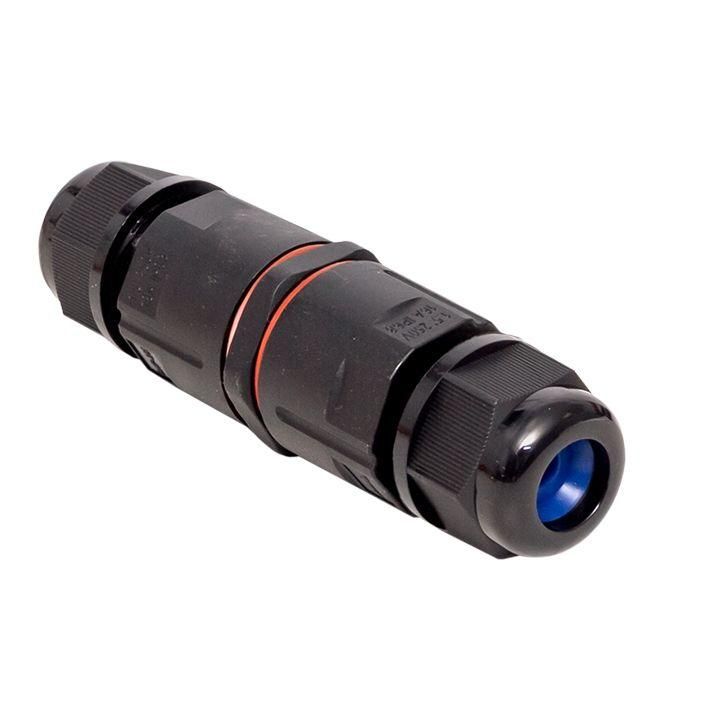

Кабельный коннектор I-образный (СМК 3PIN) IP68 от EKF - это герметичное устройство для безопасного сквозного ответвления трёхпроводных кабелей в условиях повышенной влажности, подземной или подводной эксплуатации. Артикул cct2-smk3 подходит для монтажа в промышленных, уличных и транспортных системах, где важна долговечность соединения.

Назначение и область применения

Коннектор предназначен для создания герметичного ответвления в существующем кабеле без разрезания основной жилы. Подходит для ситуаций, когда необходимо подключить дополнительное оборудование - например, датчик, освещение или насос - прямо в линии питания, сохранив целостность изоляции.

Области применения: уличные фонари, системы вентиляции, промышленные станки, транспортные объекты, подземные кабельные трассы, водные сооружения. Особенно эффективен там, где есть риск попадания воды, пыли или агрессивных сред.

Технические характеристики

• Степень защиты: IP68 - полная герметизация от пыли и длительного погружения под воду;
• Количество жил: 3 - три проводника в одном корпусе (фаза, ноль, земля);
• Тип соединения: резьбовой - надёжное механическое крепление с помощью гайки;
• Диаметр кабеля: 5–12 мм - для основного и ответвительного кабеля;
• Сечение провода: 0,5–2,5 мм2 - совместим с медными жилами этого диапазона;
• Номинальное сечение: 0,5–1,5 мм2 - оптимальный рабочий диапазон для стабильного контакта;
• Уровень напряжения: до 1 кВ - рассчитан на бытовые и промышленные сети переменного тока;
• Материал изоляции: прочный термопластик - устойчив к УФ, перепадам температур и химическим воздействиям;
• Совместимость с изоляцией: бумажная и пластмассовая - работает с кабелями типа ВВГ, АВВГ, NYM и аналогами.

Совместимость и монтаж

Коннектор I-образный (СМК 3PIN) IP68 монтируется на готовый кабель без демонтажа всей линии. Для установки:

1. Зачистите концы кабелей на 10–15 мм;
2. Вставьте основной кабель через один вход, ответвительный - через боковой;
3. Затяните резьбовые гайки до плотного прилегания уплотнителей - не переусердствуйте, чтобы не повредить изоляцию;
4. Проверьте герметичность: при правильном монтаже внутренняя камера остаётся сухой даже после погружения.

Не требует специальных инструментов - достаточно плоскогубцев и ножа для зачистки. Совместим с кабелями, имеющими внешнюю оболочку из ПВХ, полиэтилена или резины.

Безопасность и стандарты

Изделие соответствует требованиям к герметизации и электробезопасности для оборудования, работающего во влажных и агрессивных средах. Номинальное напряжение 0,6/1 кВ позволяет использовать его в сетях до 1000 В. Материалы изоляции не поддерживают горение и не выделяют токсичных веществ при нагреве.

Преимущества

• Полная герметичность - можно монтировать под водой, в канализационных колодцах или в сыром грунте;
• Экономия времени - не нужно разрывать основной кабель, достаточно сделать точечное ответвление;
• Высокая механическая прочность - резьбовое крепление предотвращает случайное расшатывание;
• Универсальность - подходит для кабелей с различной изоляцией и сечением в широком диапазоне;
• Компактность - занимает мало места, удобен для установки в ограниченных пространствах.

Ограничения применения

• Не предназначен для работы с алюминиевыми жилами - возможен контактный нагрев и окисление;
• Не рекомендован для частых изгибов или динамических нагрузок - используется в стационарных линиях;
• Максимальное сечение 2,5 мм2 - не подходит для силовых линий выше 4–6 кВт;
• Не заменяет распределительную коробку - не имеет функции коммутации нескольких ответвлений;
• Не допускается использование в средах с постоянным воздействием открытого пламени или высоких температур (>+90C).

Примеры использования

• Подключение светодиодного фонаря к основному кабелю уличного освещения;
• Добавление датчика уровня воды в насосной станции;
• Ответвление питания для сигнализации на транспортном средстве;
• Монтаж контрольного устройства в подвале или тоннеле с высокой влажностью;
• Соединение кабелей в кабельной канаве, заполненной грунтом или песком.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля попадает в интервал 5–12 мм - слишком тонкий кабель может проскальзывать, слишком толстый - деформирует уплотнители;
• Используйте только кабели с качественной изоляцией - повреждённая оболочка снижает надёжность герметизации;
• После сборки протестируйте соединение мегаомметром - сопротивление изоляции должно быть >1 МОм;
• При работе в холодном климате (ниже –20C) согрейте коннектор перед установкой - материал становится более хрупким;
• Артикул cct2-smk3 - часть серии PROxima от EKF; при закупках партиями используйте этот артикул для единообразия комплектации.
