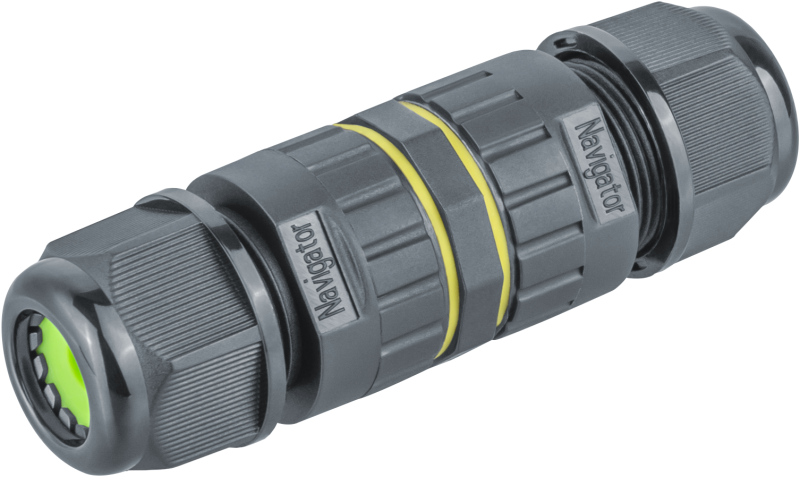

Коннектор кабельный I-образ. 82 837 NTB-I02-3P-IP68 3PIN Navigator 82837

Коннектор кабельный I-образный 82 837 NTB-I02-3P-IP68 3PIN от бренда Navigator предназначен для надёжного соединения трёхпроводных кабелей в условиях повышенной запылённости и влаги. Этот коннектор особенно актуален там, где требуется герметичность и долговечность - например, на промышленном оборудовании, в уличных системах управления или в зонах с частой мойкой.

Назначение и область применения

Коннектор 82 837 NTB-I02-3P-IP68 3PIN используется для создания герметичных соединений между кабелями и устройствами, требующими защиты от внешней среды. Его I-образная форма позволяет удобно выводить кабель перпендикулярно корпусу устройства, что снижает риск изгиба и повреждения жил. Подходит для установки на станках, насосах, конвейерах, осветительных приборах и других объектах, работающих во влажной, пыльной или агрессивной среде.

Технические характеристики

• Количество полюсов: 3 - обеспечивает передачу трёх сигналов или фаз (L, N, PE или аналогичных)
• Степень защиты IP68 - полностью защищён от пыли и может длительно находиться под водой при нормальном давлении
• Максимальное сечение проводника: 1,5 кв.мм - поддерживает медные жилы до этого значения, не допускает более толстые провода
• Тип ввода: уплотнительная гайка - обеспечивает плотную фиксацию кабеля и герметизацию без необходимости сверления или клея
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям, не корродирует
• Цвет: черный - маскирует загрязнения, подходит для промышленной эстетики
• Состав: без галогенов - безопасен при горении, соответствует экологическим требованиям

Совместимость и монтаж

Коннектор 82 837 NTB-I02-3P-IP68 3PIN совместим с кабелями, имеющими наружный диаметр, подходящий под уплотнительную гайку (обычно 4–9 мм). Для правильного монтажа:

• Зачистите жилы кабеля до 8–10 мм, чтобы они свободно проходили через контакты
• Не используйте провода с сечением больше 1,5 кв.мм - это может вызвать плохой контакт или деформацию контактов
• Затягивайте уплотнительную гайку равномерно, не переусердствуя - избыточный момент может повредить уплотнитель
• Изгиб кабеля после входа в коннектор должен быть плавным, радиус не менее 5× диаметра кабеля

Безопасность и стандарты

Коннектор 82 837 NTB-I02-3P-IP68 3PIN соответствует требованиям к герметизации IP68, что подтверждает его применение в опасных зонах. Отсутствие галогенов в составе материала делает его безопаснее при возгорании - меньше выделения токсичных газов. Соответствует общим требованиям безопасности для электрооборудования в промышленных условиях, хотя сертификаты не указаны - рекомендуется проверять соответствие проектным документам.

Преимущества

• Высокая степень защиты IP68 - работает даже при постоянном контакте с водой
• I-образная форма - компактна, легко размещается в ограниченном пространстве
• Герметизация без клея - просто и надёжно, не требует специальных инструментов
• Отсутствие галогенов - экологически безопасный материал, подходит для чувствительных сред
• Чёрный цвет - устойчив к УФ-лучам и визуально нейтрален в промышленной среде

Ограничения применения

• Не предназначена для высоких температур выше +80C - материал теряет прочность
• Подходит только для кабелей с максимальным сечением 1,5 кв.мм - нельзя использовать с мощными силовыми линиями
• Не рассчитана на механическую нагрузку - не следует использовать как точку крепления кабеля
• Не подходит для частых подключений/отключений - конструкция не предусматривает многократного демонтажа

Примеры использования

• Подключение датчиков уровня воды на насосных станциях
• Соединение кабелей светильников на открытых площадках
• Разъём для управления двигателями в цехах с регулярной мойкой оборудования
• Передача сигнала от энкодеров на конвейерных линиях

Практические советы

• Перед сборкой проверьте, что кабель имеет достаточную гибкость - жёсткие провода могут повредить уплотнитель
• Если кабель слишком тонкий, используйте термоусадку вокруг него перед затяжкой гайки - это предотвращает люфт
• При монтаже в металлическом щите - убедитесь, что место выхода кабеля не создаёт напряжение на корпусе
• Для обслуживания - не разбирайте коннектор 82 837 NTB-I02-3P-IP68 3PIN часто; заменяйте весь модуль при повреждении
• Храните в сухом месте - даже при IP68 пластик может накапливать влагу при длительном хранении в сыром помещении
