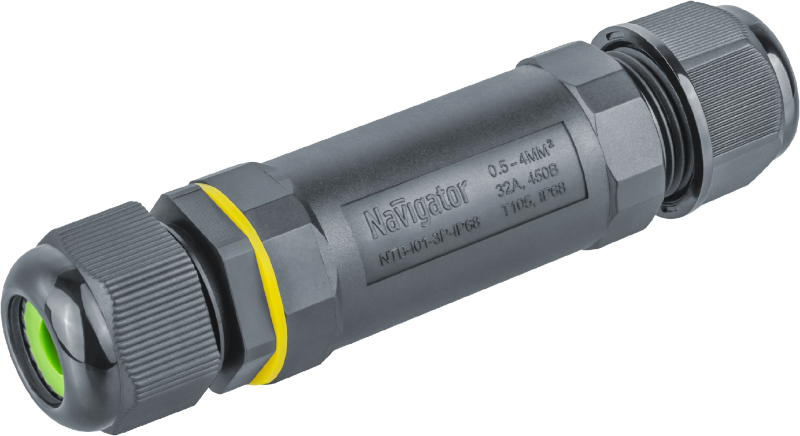

Коннектор кабельный I-образ. 82 830 NTB-I01-3P-IP68 3PIN Navigator 82830

Коннектор кабельный I-образный 82 830 NTB-I01-3P-IP68 3PIN от Navigator предназначен для надёжного соединения трёхпроводных кабелей в условиях повышенной влажности и запылённости. Этот продукт из серии NTB-I сочетает прочную конструкцию, высокую степень защиты IP68 и компактный I-образный форм-фактор, что делает его удобным решением для промышленной автоматизации.

Назначение и область применения

Коннектор используется для герметичного подключения кабелей к оборудованию там, где важна защита от воды, пыли и механических воздействий. Подходит для установки на станках, конвейерах, насосных системах, внешних осветительных устройствах и других объектах, работающих в сложных условиях.

Технические характеристики

• Количество клемм: 3 - позволяет подключить три жилы (например, фаза, ноль, земля)
• Максимальное сечение проводника: до 4 кв.мм - совместим с медными проводами до этого размера
• Степень защиты: IP68 - полностью защищён от пыли и способен работать при длительном погружении в воду
• Количество входов: 2 - два кабеля можно ввести с противоположных сторон корпуса
• Материал корпуса: пластик без галогенов - экологически безопасный, устойчивый к химическим воздействиям
• Цвет: чёрный - снижает видимость загрязнений, соответствует промышленному дизайну
• Тип ввода: уплотнительная гайка - обеспечивает плотную посадку кабеля без дополнительных уплотнителей
• Способ монтажа: открытая или скрытая установка - можно закрепить на стене, щите или внутри оборудования

Совместимость и монтаж

Коннектор 82 830 NTB-I01-3P-IP68 3PIN совместим с кабелями, имеющими наружный диаметр, подходящий под уплотнительную гайку. Для правильной сборки важно выбрать кабель с диаметром, который плотно войдёт в уплотнитель - слишком тонкий кабель может не обеспечить герметичность, слишком толстый - повредить резьбу. Монтаж выполняется путём затяжки гайки после введения кабелей в оба входа. Корпус легко фиксируется на поверхности через отверстия или крепёжные выступы, предусмотренные конструкцией.

Безопасность и стандарты

Изделие изготовлено из галоген-free материала, что исключает выделение токсичных веществ при перегреве или возгорании. Соответствует требованиям безопасности для промышленного электрооборудования. Наличие степени защиты IP68 гарантирует работу в условиях постоянной влаги, в том числе при мойке оборудования водой под давлением.

Преимущества

• Высокая герметичность благодаря двум точкам ввода и уплотнительным гайкам - минимизирует риск попадания влаги внутрь
• I-образная форма экономит место - идеально для ограниченных пространств между элементами оборудования
• Отсутствие галогенов в составе - безопаснее для окружающей среды и персонала при обслуживании
• Чёрный цвет и прочный пластик обеспечивают долговечность даже при длительной эксплуатации на улице или в цехах

Ограничения применения

Не предназначена для работы при температуре ниже -40C или выше +90C - указанные пределы не указаны производителем, поэтому использование вне типового диапазона требует проверки условий. Коннектор не рассчитан на частые механические нагрузки или удары - не следует использовать как точку крепления кабеля, воспринимающего вес. Также не рекомендуется применять с алюминиевыми проводниками без переходных наконечников - материал контактов оптимизирован под медь.

Примеры использования

• Подключение датчиков уровня жидкости на насосной станции
• Герметизация силовых кабелей на конвейере в пищевой промышленности
• Соединение кабелей питания и управления на уличных светильниках
• Обвязка оборудования в бассейнах, холодильных камерах, моющих участках

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен соответствовать допуску уплотнительной гайки (обычно 5–12 мм)
• Затягивайте гайки равномерно, чтобы не деформировать корпус; переусиливать нельзя - есть риск повреждения резьбы
• Для многожильных проводов используйте наконечники - они повысят контакт и продлят срок службы
• Если требуется замена кабеля - достаточно ослабить две гайки, вытащить старый и вставить новый; демонтаж не требует разборки всего узла
• Этот коннектор 82 830 NTB-I01-3P-IP68 3PIN лучше выбирать вместо стандартных IP65, когда возможны прямые брызги или временный контакт с водой
