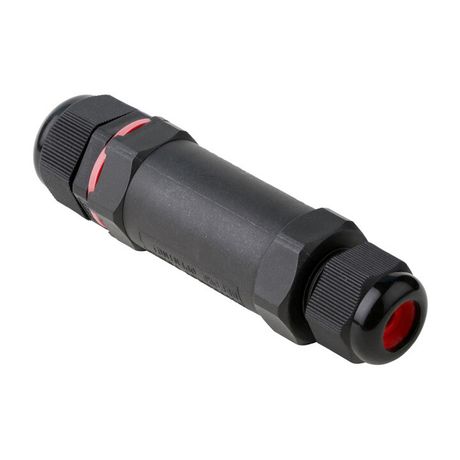

Соединитель кабельный 3 контактный IP68 0.5-2.5мм2 4-12мм | 3pin-IP68-4-12 VARTON VARTA

Соединитель кабельный 3-контактный IP68 0.5–2.5 кв.мм 4–12 мм от VARTON - надёжное решение для герметичного соединения кабелей в условиях повышенной влажности и запылённости. Особенно часто используется для подключения светильников серии AirQub к сети питания.

Назначение и область применения

Этот соединитель предназначен для создания герметичного электрического контакта между кабелями, особенно там, где важна защита от воды, пыли и перепадов температур. Подходит для установки на улице, в помещениях с высокой влажностью, в промышленных зонах и на объектах с особыми требованиями к защите оборудования. Часто применяется для подключения светильников AirQub, но может использоваться и с другими устройствами, требующими трёхпроводного подключения.

Технические характеристики

• Количество контактов: 3 - позволяет передавать фазу, ноль и заземление;
• Номинальное сечение провода: до 2,5 мм2 - совместим с кабелями от 0,5 до 2,5 мм2;
• Диаметр кабеля: 4–12 мм - обеспечивает плотную посадку для широкого спектра изолированных жил;
• Степень защиты: IP68 - полностью герметичен, выдерживает длительное погружение в воду и полную защиту от пыли;
• Цвет корпуса: чёрный - устойчив к УФ-излучению, не выгорает на солнце;
• Тип компонента: соединительный кабель - не является штекером или розеткой, служит для соединения двух концов кабеля внутри одного корпуса.

Совместимость и монтаж

Соединитель кабельный 3-контактный IP68 0.5–2.5 кв.мм 4–12 мм от VARTON совместим с любыми кабелями, соответствующими указанным параметрам сечения и внешнего диаметра. Для монтажа необходимо:

• Зачистить концы проводов на 8–10 мм;
• Вставить каждый провод в соответствующий контакт и затянуть винты до упора;
• Убедиться, что кабель проходит через уплотнительное кольцо - это гарантирует герметичность;
• Закрутить корпус до щелчка - он автоматически фиксируется и создаёт герметичный замок.

Не используйте инструменты с большими усилиями - это может повредить внутренние контакты. Монтаж допускается в вертикальном и горизонтальном положении.

Безопасность и стандарты

Изделие соответствует требованиям к герметизации IP68, что подтверждает его безопасность при работе во влажной среде. Напряжение и ток не указаны производителем - рекомендуется использовать в сетях до 250 В переменного тока и током не более 10 А, исходя из сечения провода 2,5 мм2. Применяйте в соответствии с правилами ПУЭ и местными нормами электробезопасности.

Преимущества

• Герметичная конструкция - исключает попадание влаги и пыли даже при постоянном воздействии;
• Удобная фиксация - корпус самозапирающийся, не требует дополнительных хомутов или клея;
• Широкий диапазон сечений - один тип соединителя покрывает почти все распространённые кабели для освещения;
• Устойчивый к УФ материал - долговечен на открытом воздухе;
• Специальная адаптация под серию AirQub - идеально подходит для систем освещения этого бренда.

Ограничения применения

• Не предназначена для подключения кабелей с сечением менее 0,5 мм2 или более 2,5 мм2 - возможен риск перегрева или плохого контакта;
• Не рассчитана на частые механические разъединения - это не разъём для подключения/отключения, а постоянное соединение;
• Не следует применять в средах с агрессивными химическими веществами - корпус не устойчив к растворителям и кислотам;
• Не подходит для силовых цепей выше 10 А - даже при соблюдении сечения, максимальный ток ограничен конструкцией контактов.

Примеры использования

• Подключение светодиодных светильников AirQub к распределительному кабелю на фасаде здания;
• Соединение кабелей в подземных коллекторах, где есть риск затопления;
• Монтаж осветительных приборов на уличных площадках, парковых зонах, автостоянках;
• Обеспечение герметичного перехода от кабельной трассы к точкам освещения в пищевой промышленности.

Практические советы

• Перед сборкой проверьте диаметр кабеля - если он меньше 4 мм, используйте термоусадочную трубку для усиления уплотнения;
• При монтаже в холодную погоду согрейте соединитель руками - пластик становится хрупким ниже –10 C;
• Не забудьте закрепить кабель после входа в соединитель - это предотвращает нагрузку на контакты;
• Для обслуживания системы AirQub лучше всегда иметь запасные соединители VARTON 3pin-ip68-4-12 - они являются оригинальным решением для этой серии.
