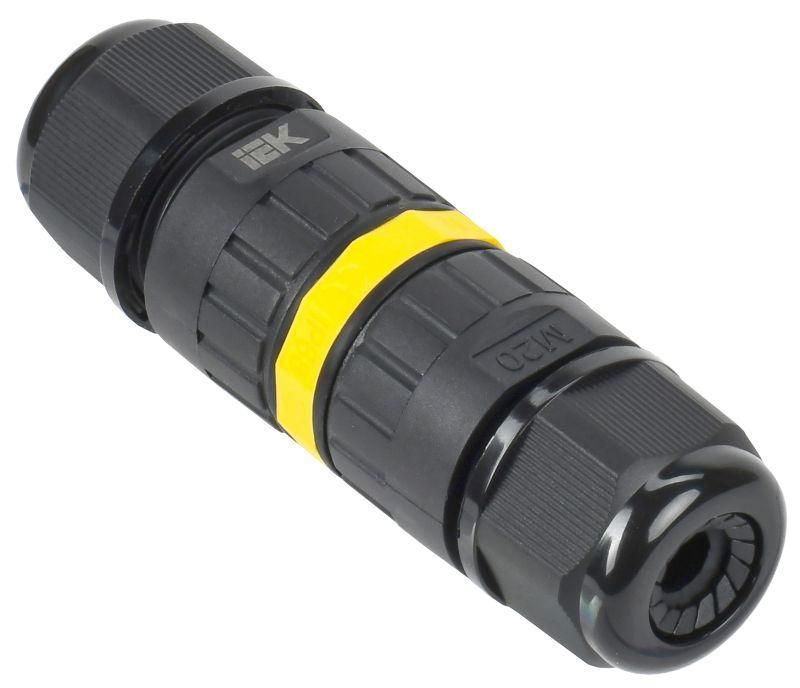

Коннектор кабельный герметичный WTP-102 3 PIN IP68 | UWC10-I-024-3-68 IEK

Коннектор кабельный герметичный WTP-102 3 PIN IP68 от IEK - это надёжное сквозное ответвление для кабелей сечением до 2,5 мм2, обеспечивающее полную герметичность (IP68) даже в условиях повышенной влажности, пыли или временного погружения. Подходит для монтажа на улице, в помещениях с высокой влажностью, на промышленном оборудовании.

Назначение и область применения

Коннектор WTP-102 3 PIN IP68 используется для создания герметичных ответвлений в силовых цепях переменного тока до 450 В. Он позволяет безопасно подключить один или несколько кабелей к основному магистральному проводу без нарушения изоляции и защиты. Применяется там, где важна долговременная герметизация: на уличном освещении, в системах автоматизации, на конвейерах, в насосных станциях, в подземных кабельных трассах.

Технические характеристики

• Тип соединения: сквозное ответвление с резьбовым зажимом
• Степень защиты: IP68 - полная герметичность против пыли и длительного погружения в воду
• Номинальное сечение кабеля: 0,5–2,5 мм2 (для основного и ответвительного провода)
• Диаметр кабеля: 5–12 мм (основного и ответвительного)
• Напряжение: до 450 В
• Количество проводников: 6 (три входа, три выхода - для трёх жил)
• Срок службы: 5 лет при соблюдении условий эксплуатации
• Материал корпуса: безгалогенный компаунд - не выделяет токсичных веществ при перегреве
• Тип зажима: безвинтовой, с пресс-соединителем

Совместимость и монтаж

WTP-102 3 PIN IP68 совместим с медными одножильными и многожильными кабелями сечением 0,5–2,5 мм2. Для подключения требуются пресс-или обжимные наконечники - они входят в комплект. Монтаж выполняется в следующем порядке:

1. Зачистите концы кабелей на 10–12 мм.
2. Обожмите каждый проводник пресс-наконечником.
3. Вставьте наконечники в соответствующие каналы коннектора - три для основного кабеля, три для ответвления.
4. Закрутите резьбовые крышки до упора - они плотно фиксируют кабели и герметизируют соединение.

Не используйте кабели с диаметром менее 5 мм или более 12 мм - это нарушает герметичность. Кабели должны быть одного типа (например, все ВВГ или NYM).

Безопасность и стандарты

Коннектор WTP-102 3 PIN IP68 изготовлен из материалов, не содержащих галогены, что снижает риск образования токсичных газов при возгорании. Соответствует требованиям к безопасности для электроустановок в условиях повышенной влажности и запылённости. Произведён в соответствии с международными нормами для герметичных соединителей.

Преимущества

• Высокая степень защиты IP68 - работает под водой и в пыли
• Отсутствие винтов - исключает ослабление контакта со временем
• Один коннектор заменяет три отдельных соединения - экономит место и время монтажа
• Легко проверяется визуально - можно убедиться, что кабели правильно вставлены
• Подходит для постоянной эксплуатации в сложных средах

Ограничения применения

• Не предназначена для работы с алюминиевыми кабелями - возможен окислительный процесс и потеря контакта
• Не рекомендуется использовать в местах с постоянным механическим воздействием (вибрацией, ударом)
• Срок службы ограничен 5 годами - после этого необходимо заменить, особенно в агрессивных условиях
• Не допускается использование без пресс-наконечников - прямая зачистка кабеля ведёт к утечкам и перегреву

Примеры использования

• Подключение уличных светильников к магистральной линии 220 В
• Разводка сигналов управления на конвейере в пищевой промышленности
• Соединение кабелей в канализационных колодцах или подземных камерах
• Монтаж датчиков уровня воды в насосных станциях

Практические советы

• Перед установкой всегда проверяйте диаметр кабеля - он должен попадать в диапазон 5–12 мм. Узкий кабель не будет герметично зажат, слишком толстый повредит уплотнители.
• Используйте только пресс-наконечники подходящего размера - они обеспечивают равномерное давление и предотвращают перегрев.
• После сборки проверьте герметичность: попробуйте потянуть кабель - он не должен двигаться внутри корпуса.
• Для частых демонтажей рассмотрите возможность использования других решений - этот коннектор не предназначен для многократного вскрытия.
• Храните в сухом месте - даже если устройство герметичное, влага внутри упаковки может вызвать коррозию наконечников до монтажа.
