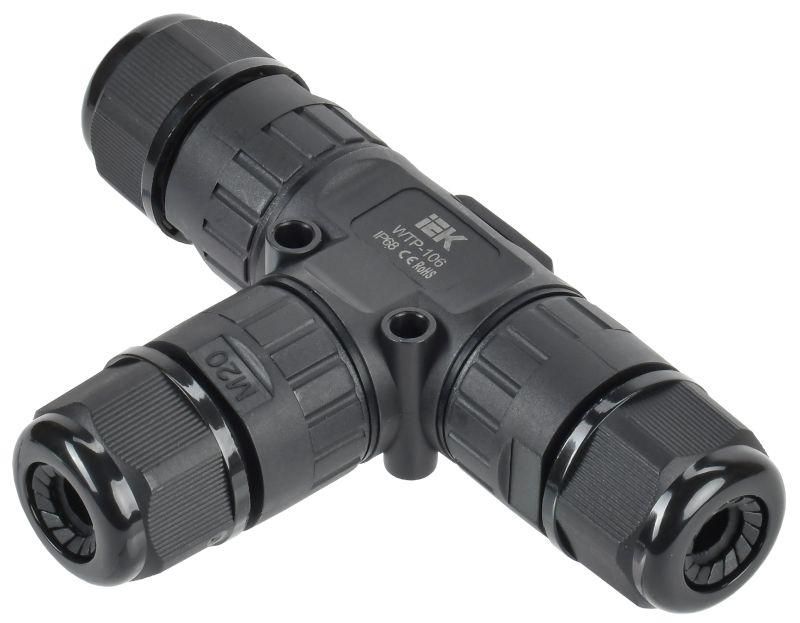

Коннектор кабельный герметичный WTP-106 3 PIN IP68 | UWC10-T-016-3-68 IEK

Коннектор кабельный герметичный WTP-106 3 PIN IP68 от IEK предназначен для надёжного и герметичного соединения кабелей в условиях повышенной влажности, пыли или на улице. Этот коннектор используется там, где важна долговечность и безопасность электропитания — например, в системах освещения, автоматизации или на промышленном оборудовании.

Назначение и область применения

Коннектор WTP-106 3 PIN IP68 создаёт T-образное ответвление между тремя кабелями: один входной и два выходных. Он позволяет безопасно разветвлять силовые цепи без необходимости вскрытия изоляции кабеля. Подходит для установки в помещениях с высокой влажностью, на улице, в подземных коллекторах, на фасадах зданий, в системах уличного освещения, конвейерах и других местах, где требуется защита от внешних воздействий.

Технические характеристики

• Степень защиты: IP68 — полностью защищён от пыли и способен работать при постоянном погружении в воду;
• Номинальное сечение кабеля: 0,5–2,5 мм² — для основного и ответвительного кабелей;
• Диаметр кабеля: 5–12 мм — подходят кабели с такой толщиной изоляции;
• Количество проводников: 9 — три контакта × три жилы (вход + два выхода);
• Напряжение: до 450 В — рассчитан на бытовые и промышленные сети переменного тока;
• Тип соединения: резьбовой, безвинтовой — зажим осуществляется через механический пресс-контакт;
• Срок службы: 5 лет — при соблюдении условий эксплуатации;
• Состав материала: безгалогенный — не выделяет токсичных веществ при перегреве или возгорании.

Совместимость и монтаж

WTP-106 3 PIN IP68 совместим с медными кабелями с одножильным или многожильным проводником, соответствующими сечению 0,5–2,5 мм². Для подключения необходим пресс-или обжимной соединитель — сам коннектор не содержит внутренних винтовых зажимов. Монтаж выполняется в следующем порядке:

• Подготовьте кабели: удалите изоляцию на нужную длину, обожмите жилы пресс-наконечниками;
• Заведите каждый кабель в своё отверстие (основной и два ответвительных);
• Закрутите резьбовые крышки до упора — они обеспечивают герметизацию и фиксацию кабеля;
• Не допускайте перегиба кабелей ближе чем на 5 см от корпуса.

Безопасность и стандарты

Коннектор WTP-106 3 PIN IP68 изготовлен из материалов, не содержащих галогены, что снижает риск образования ядовитых газов при повреждении. Соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Применяется в соответствии с ПУЭ и ГОСТ Р 50571.5.52.

Преимущества

• Высокая степень защиты IP68 — работает даже под водой;
• Отсутствие винтов — исключена возможность ослабления контакта со временем;
• Герметичная конструкция — не требует дополнительной изоляции после монтажа;
• Лёгкая установка — не нужны специальные инструменты кроме обжимного клеща;
• Безгалогенный состав — экологически безопасен и соответствует современным нормам.

Ограничения применения

• Не предназначено для работы при температуре выше +70 °C — возможна деформация корпуса;
• Не рекомендуется использовать с алюминиевыми кабелями — материал контактов рассчитан на медь;
• Не подходит для кабелей с диаметром менее 5 мм или более 12 мм — не будет герметичного уплотнения;
• Срок службы ограничен 5 годами — после этого необходимо заменить, особенно в агрессивных средах.

Примеры использования

• Разветвление питания для LED-фонарей вдоль дорожек парка;
• Подключение датчиков движения к основному кабелю на производстве;
• Объединение трёх линий освещения в одном месте на фасаде здания;
• Соединение кабелей в подвале или канализационном колодце.

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в диапазон 5–12 мм; если слишком тонкий, используйте термоусадочную трубку перед вводом;
• Обязательно применяйте качественные пресс-наконечники — плохой обжим вызывает нагрев и отказ;
• Не затягивайте резьбу с избыточным усилием — можно повредить уплотнители;
• После сборки проверьте герметичность: слегка потяните кабели — они не должны свободно двигаться внутри;
• Для длительной эксплуатации в агрессивной среде (например, на морском побережье) рекомендуется периодическая проверка состояния корпуса.
