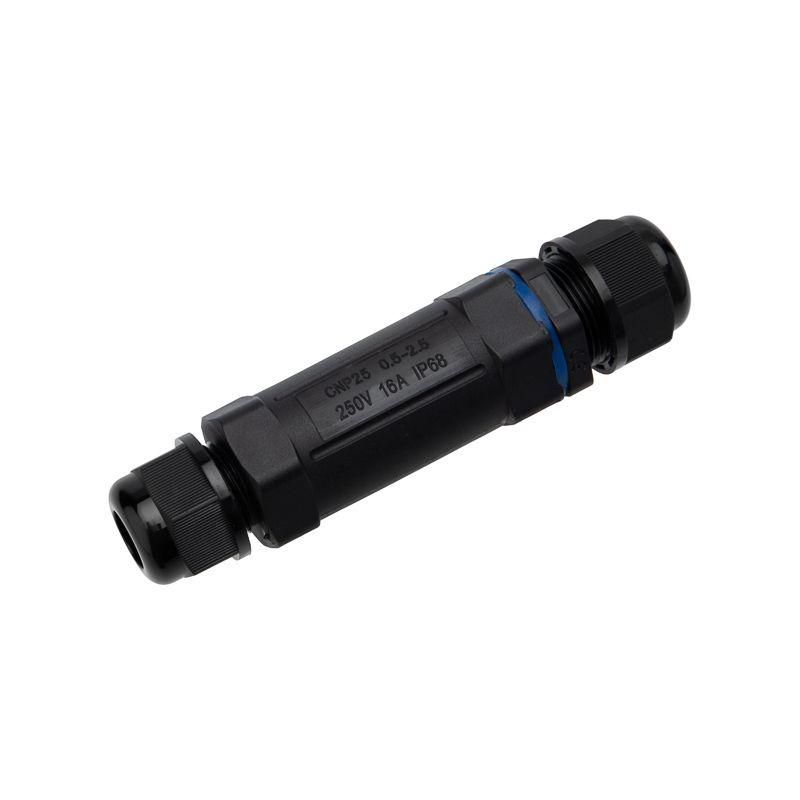

Кабельный коннектор I-образный (3PIN 0,5-2,5мм2) IP68 | 07-5961 REXANT MEET

Кабельный коннектор I-образный (3PIN 0,5–2,5 мм2) IP68 от Rexant (арт. etm07-5961) предназначен для герметичного соединения трёх жил в условиях повышенной влажности, подземной прокладки или постоянного контакта с водой. Он сочетает прочность, компактность и надёжную изоляцию, что делает его идеальным решением для наружных и агрессивных сред.

Назначение и область применения

Кабельный коннектор I-образный (3PIN 0,5–2,5 мм2) IP68 используется там, где важно сохранить целостность электрической цепи при воздействии воды, пыли, перепадах температур или механических нагрузках. Его применяют для соединения основного и ответвительного кабелей в одной точке, формируя T-образную схему подключения.

Технические характеристики

• Количество жил: 3 (одна входная, две выходные - основная и ответвление)
• Номинальное сечение кабеля: 0,5–2,5 мм2 (для обоих участков)
• Диаметр кабеля: 6–11 мм (подходит для большинства силовых и сигнальных проводов)
• Степень защиты: IP68 - полная герметизация, выдерживает длительное погружение под воду
• Номинальное напряжение: 450 В
• Тип соединения: резьбовой, метрический
• Материал корпуса: термостойкий пластик, черный цвет
• Тип контактного элемента: винтовые зажимы

Совместимость и монтаж

Коннектор совместим с любыми кабелями, соответствующими указанным сечению и диаметру. Для монтажа:

• Зачистите концы кабелей до 8–10 мм, удалите изоляцию полностью.
• Вставьте основной кабель в один торец, ответвительный - во второй. Оба должны плотно войти в уплотнительные кольца.
• Затяните винты зажимов равномерно - не переусердствуйте, чтобы не повредить жилы.
• Закрутите резьбовую крышку до упора; она создаёт вторичную герметизацию.
• Проверьте надёжность фиксации: попробуйте слегка потянуть кабели - они не должны выскальзывать.

Не используйте коннектор для многожильных кабелей с очень мягкими изолирующими оболочками - возможен риск деформации уплотнителей.

Безопасность и стандарты

Кабельный коннектор I-образный (3PIN 0,5–2,5 мм2) IP68 от Rexant соответствует требованиям к защите от пыли и влаги по классу IP68. Номинальное напряжение 450 В позволяет применять его в бытовых и промышленных сетях переменного тока до 220–240 В. Материал корпуса не поддерживает горение и устойчив к УФ-излучению.

Преимущества

• Высокая герметичность - можно использовать под водой, в грунте, в помещениях с высокой влажностью.
• Компактный I-образный дизайн - экономит место в ограниченном пространстве.
• Один коннектор заменяет два отдельных соединения - снижает количество точек отказа.
• Простая сборка без инструментов, кроме отвертки для затяжки винтов.
• Устойчив к химическим веществам, маслам, атмосферным осадкам.

Ограничения применения

• Не предназначена для подключения кабелей с сечением менее 0,5 мм2 или более 2,5 мм2 - уплотнители не обеспечат герметичность.
• Не рекомендован для частых механических изгибов в месте соединения - лучше закрепить кабель дополнительно.
• Не следует использовать в местах с постоянными ударными нагрузками или вибрациями без дополнительной фиксации.
• Пластиковый корпус не рассчитан на прямое воздействие открытого пламени или сварочных работ рядом.

Примеры использования

• Подключение LED-подсветки дорожек и водоёмов на даче.
• Соединение кабелей уличной камеры наблюдения и её питания через распределительную коробку.
• Объединение проводов автополива и датчиков в теплице.
• Прокладка кабеля к автоматическим воротам, когда нужен ответвительный вывод для датчика.
• Электропроводка в бане, сауне, открытом гараже - где есть риск конденсата и сырости.
• Системы управления сельхозтехникой, моторы насосов, зарядные устройства на открытых площадках.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля попадает в диапазон 6–11 мм - слишком тонкий кабель будет болтаться, слишком толстый - повредит уплотнитель.
• Используйте кабели с однородной изоляцией. Кабели с броней или металлической оплёткой требуют предварительной подготовки - снимите лишнюю оболочку перед вводом в коннектор.
• При работе в холодную погоду (ниже –10 C) согрейте коннектор руками - пластик становится хрупким.
• Для долговечности после монтажа заполните внутренние полости герметиком (например, силиконовым) - даже при IP68 это повысит надёжность.
• Храните коннекторы в сухом месте - влага внутри упаковки может вызвать окисление контактов при длительном хранении.
