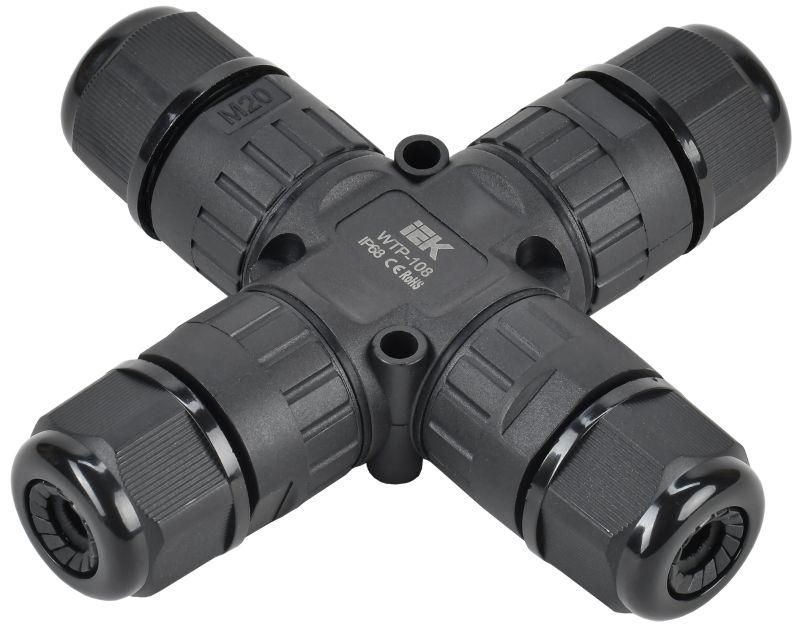

Коннектор кабельный герметичный WTP-108 3 PIN IP68 | UWC10-X-024-3-68 IEK

Коннектор кабельный герметичный WTP-108 3 PIN IP68 от IEK предназначен для надёжного и защищённого соединения кабелей в условиях повышенной влажности, запылённости или на улице. Этот коннектор используется там, где важна герметичность и долговечность соединения - например, в системах освещения, автоматизации или на промышленном оборудовании.

Назначение и область применения

Коннектор WTP-108 3 PIN IP68 применяется для создания герметичных соединений между основным и ответвительным кабелями. Подходит для установки в местах, где возможны воздействие воды, пыли, перепады температур или механические нагрузки. Часто используется в outdoor-системах: фонарях, камерах наблюдения, насосных станциях, конвейерах, тепличных комплексах и других объектах с высокими требованиями к защите электрических соединений.

Технические характеристики

• Количество контактов: 3
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Номинальное сечение кабеля: 0,5–1,5 мм2 - для основного и ответвительного кабелей
• Диаметр кабеля: 5–12 мм - подходят как тонкие, так и более массивные жилы
• Максимальное рабочее напряжение: 450 В
• Тип соединения: резьбовой зажим с винтами - позволяет плотно фиксировать провода без сварки или пайки
• Общее количество проводников: 12 - три входа/выхода по четыре провода каждый (основной + два ответвления)
• Состав материала: безгалогенный - безопасен при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Коннектор WTP-108 3 PIN IP68 совместим с кабелями с изоляцией, соответствующими указанному диапазону сечений и диаметров. Для подключения требуются пресс-или обжимные соединители - они не входят в комплект, но обязательны для надёжного контакта. Монтаж выполняется вручную: зачищаются жилы, вставляются в зажимы, затягиваются винты. Герметизация достигается благодаря резиновым уплотнителям внутри корпуса - перед сборкой проверьте, что кабели правильно прошли через уплотнительные втулки.

Безопасность и стандарты

Коннектор соответствует требованиям безопасности для работы в условиях повышенной влажности и запылённости. Безгалогенная конструкция снижает риск образования ядовитых веществ при нагреве или возгорании. Номинальное напряжение 450 В допускает применение в бытовых и промышленных сетях до 400 В переменного тока.

Преимущества

• Высокий уровень защиты IP68 - работает даже под водой
• Удобная резьбовая система зажима - не требует специнструментов кроме обжима
• Поддерживает одновременное подключение трёх кабелей - экономит место и время
• Материалы без галогенов - экологически безопасны и соответствуют современным нормам
• Устойчив к перепадам температур и химическим воздействиям

Ограничения применения

• Не предназначена для постоянного погружения под давлением выше атмосферного - не используйте в глубоких водоёмах или подводных системах без дополнительной защиты
• Запрещено использовать с кабелями сечением менее 0,5 мм2 или более 1,5 мм2 - это нарушит герметичность и контакт
• Не рекомендуется для силовых цепей выше 450 В - превышение напряжения опасно!
• Не заменяет распределительную коробку - служит исключительно для точечного соединения

Примеры использования

• Подключение LED-фонарей на улице - предотвращает попадание влаги внутрь
• Разветвление сигнальных кабелей в системах видеонаблюдения
• Соединение кабелей питания датчиков на производстве
• Монтаж освещения в бассейнах, теплицах, холодильных камерах
• Автоматизация сельскохозяйственного оборудования - защита от сырости и грязи

Практические советы

• Перед монтажом обязательно зачистите жилы точно до нужной длины - слишком длинные провода могут повредить уплотнители
• Используйте только пресс-наконечники или обжимные соединители - просто вставленные жилы не обеспечивают надёжный контакт
• Проверяйте плотность затяжки винтов - недостаточно затянутый контакт вызывает нагрев, переизбыток - деформирует пластик
• Убедитесь, что кабель прошёл через уплотнительную втулку до упора - иначе IP68 не будет работать
• WTP-108 3 PIN IP68 от IEK можно использовать многократно - при необходимости разборки сохраняйте все детали, особенно уплотнители
