Кабельный коннектор PCC-I3-S 3x1.5 17.5A IP68 | .5053427 Jazzway

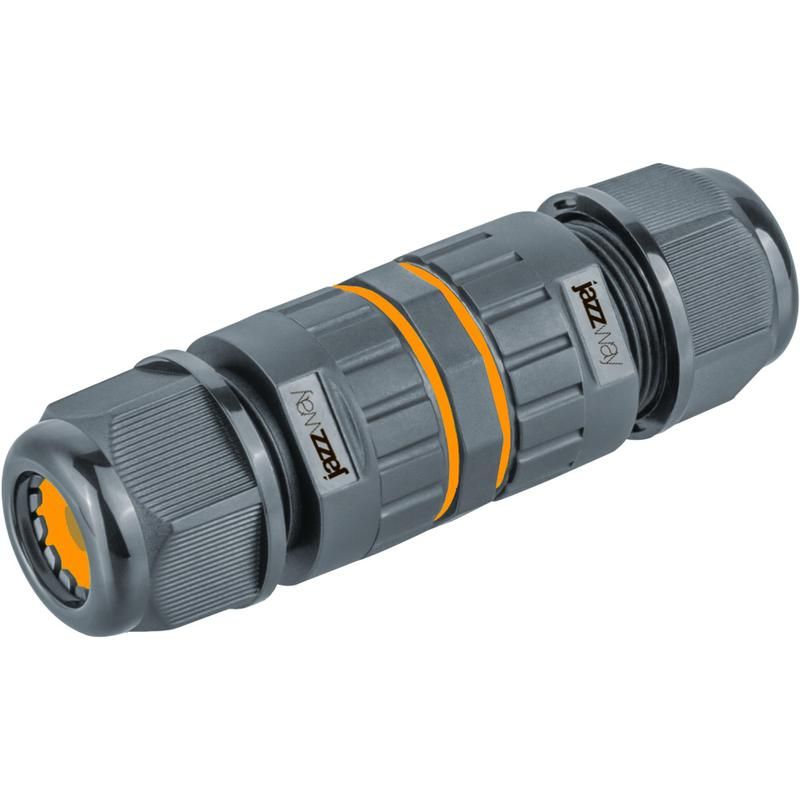

Коннектор кабельный JazzWay PCC-I3-S 3x1.5 17.5A IP68 предназначен для надёжного и многоразового соединения силовых кабелей в условиях повышенной влажности, запылённости и перепадов температур. Подходит для промышленного оборудования, наружных установок и агрессивных сред.

Назначение и область применения

Коннектор кабельный JazzWay PCC-I3-S 3x1.5 17.5A IP68 используется для временного или постоянного соединения трёх жил кабеля сечением 1,5 мм2. Он обеспечивает герметичный контакт между участками кабельной линии, позволяя легко разъединять и повторно подключать оборудование без потери защиты.

Области применения: промышленные станки, конвейеры, освещение на открытых площадках, насосные станции, строительная техника, системы автоматизации за пределами помещений.

Технические характеристики

• Количество жил: 3
• Сечение кабеля: 1,5 мм2
• Максимальный ток: 17,5 А
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Рабочий температурный диапазон: от –40 C до +100 C
• Материал корпуса: термостойкий пластик, устойчивый к УФ-излучению и коррозии
• Тип соединения: многоразовый, с зажимным механизмом

Совместимость и монтаж

Коннектор JazzWay PCC-I3-S 3x1.5 17.5A IP68 совместим с кабелями типа NYM, VVG, KVVG, имеющими внешний диаметр, соответствующий габаритам входных отверстий. Для правильного монтажа:

• Зачистите жилы на 10–12 мм, не повреждая медную часть;
• Убедитесь, что изоляция кабеля плотно прилегает к уплотнителю - это гарантирует герметичность;
• Закручивайте фиксирующие болты равномерно, чтобы не деформировать корпус;
• Не используйте инструменты с острыми кромками при работе с корпусом - возможна микротрещина, нарушающая защиту IP68.

Безопасность и стандарты

Коннектор кабельный JazzWay PCC-I3-S 3x1.5 17.5A IP68 выполнен из материалов, соответствующих требованиям к огнестойкости и устойчивости к химическим воздействиям. Применение в соответствии с нормами ПУЭ и ГОСТ Р МЭК 60309-2. Наличие степени защиты IP68 позволяет использовать его там, где обычные разъёмы недопустимы - например, в канализационных колодцах, на берегах водоёмов или в цехах с мойкой оборудования.

Преимущества

• Высокая степень защиты IP68 - работает даже после погружения в воду
• Широкий температурный диапазон - сохраняет целостность в Arctic-условиях и при нагреве
• Устойчивость к УФ-излучению - не выгорает и не становится хрупким на солнце
• Многоразовое использование - не требует замены после каждого разъединения
• Простота сборки - не нужны специальные инструменты, достаточно отвёртки

Ограничения применения

Коннектор JazzWay PCC-I3-S 3x1.5 17.5A IP68 не предназначен для:

• Подключения кабелей сечением более 1,5 мм2 - риск перегрева и выхода из строя контактов
• Использования в сетях переменного тока выше 500 В - максимальное рабочее напряжение не указано, применение вне допустимых значений опасно
• Частого механического перемещения под нагрузкой - вибрации могут ослабить контакт
• Соединения алюминиевых жил - материал контактов рассчитан на медь

Примеры использования

• Подключение насоса в колодце - кабель проходит через воду, затем соединяется с питанием через этот коннектор
• Передвижной световой щит на стройплощадке - быстрое подключение/отключение без демонтажа
• Линия питания автономного контроллера на крыше здания - защита от дождя, снега и перепадов температур
• Соединение кабелей в бетонном канале - доступ ограничен, требуется надёжный и долговечный разъём

Практические советы

• Перед первым использованием проверьте уплотнители - они должны быть эластичными, без трещин
• При монтаже в холодную погоду согрейте коннектор руками - пластик становится менее хрупким
• Не затягивайте фиксаторы слишком сильно - это может повредить внутренние контакты
• При необходимости замены - используйте оригинальные комплектующие от JazzWay; сторонние детали могут нарушить класс защиты IP68
• Для контроля состояния соединения периодически проверяйте температуру корпуса - перегрев указывает на плохой контакт
