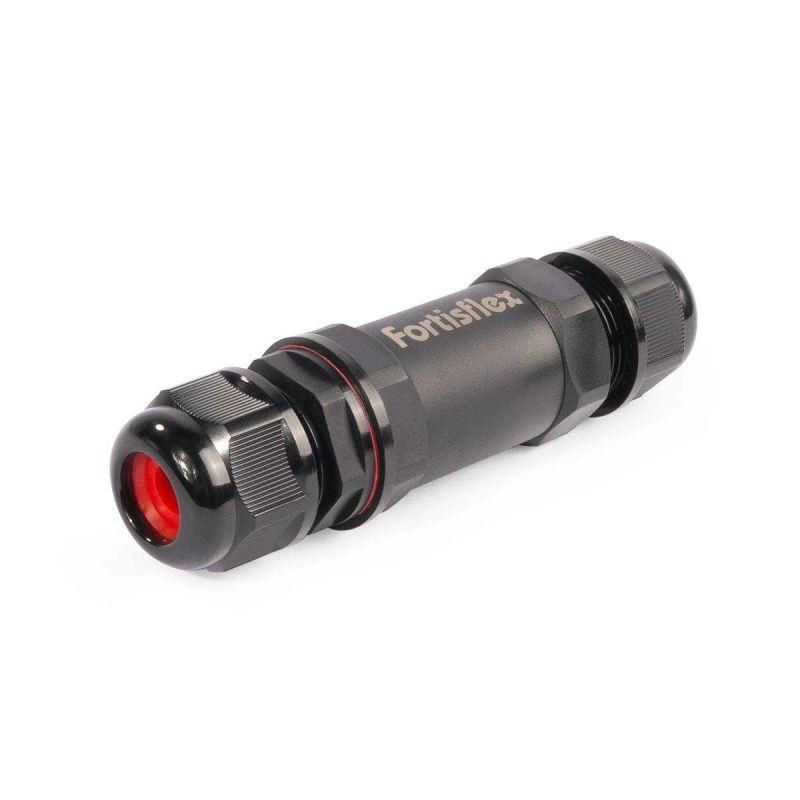

Коннектор кабельный FFC-23/3Р-IP68 |89666 | Fortisflex КВТ

Коннектор кабельный FFC-23/3Р-IP68 от Fortisflex и КВТ предназначен для надёжного, герметичного соединения кабелей сечением 0,5–4 мм2 в условиях повышенной влажности, пыли и внешних воздействий. Благодаря степени защиты IP68 и материалам без галогенов, он подходит для постоянной эксплуатации в сложных средах - от подземных кабельных трасс до underwater-систем.

Назначение и область применения

Коннектор кабельный FFC-23/3Р-IP68 используется для создания герметичных соединений между основным и ответвительным кабелями. Он защищает контактную группу от воды, пыли, перепадов температур и химических воздействий. Подходит для прокладки в земле, на открытом воздухе, внутри труб, а также при полном погружении в воду. Применяется в системах освещения, автоматизации, промышленных станках, насосных станциях, солнечных электростанциях и других объектах, где важна долговечность и безопасность соединения.

Технические характеристики

• Степень защиты: IP68 - полная защита от пыли и длительного погружения под воду
• Количество жил: 3
• Номинальное напряжение: 450 В
• Максимальный ток: 25 А
• Диаметр кабеля (основной и ответвительный): 8–14 мм
• Сечение кабеля (основной, ответвительный, магистральный): 0,5–4 мм2
• Тип подключения: зажимное (безвинтовое) - фиксация проводов без инструментов
• Материал корпуса: нейлон 6.6, без галогенов
• Материал уплотнителей: силикон
• Цвет: чёрный
• Температурный диапазон: от –40 C до +105 C
• Горючесть: соответствует UL 94 V0 - материал не поддерживает горение
• Устойчивость к УФ-излучению: да

Совместимость и монтаж

Коннектор FFC-23/3Р-IP68 совместим с кабелями одинакового сечения и диаметра - как основными, так и ответвительными. Все три жилы соединяются одновременно через зажимной механизм. Для монтажа не требуется специальный инструмент: достаточно вставить кабели в соответствующие отверстия до щелчка. Уплотнители автоматически адаптируются к диаметру кабеля в пределах 8–14 мм. Коннектор устанавливается на поверхность или в нишу - подходит для наружного, подземного и подводного монтажа. Резьбовое соединение обеспечивает прочную фиксацию в любой ориентации.

Безопасность и стандарты

• Соответствие UL 94 V0 - самозатухающий материал, не поддерживающий горение
• Отсутствие галогенов - снижает выделение токсичных веществ при нагреве или возгорании
• Защита IP68 соответствует требованиям IEC 60529 для условий постоянного контакта с водой
• Электрическая изоляция рассчитана на рабочее напряжение до 450 В

Преимущества

• Высокая степень герметичности - позволяет использовать в воде и под землёй без дополнительной изоляции
• Автоматическая регулировка уплотнений - подходит для кабелей разного диаметра в заданном диапазоне
• Быстрый монтаж - нет необходимости в обжиме, пайке или использовании инструментов
• Широкий температурный диапазон - работает в экстремальных климатических условиях
• Устойчивость к УФ-излучению - не теряет механические свойства на солнце
• Экологичный состав - материалы не содержат галогенов, что важно для закрытых помещений и экологически чувствительных зон

Ограничения применения

• Не предназначена для кабелей сечением менее 0,5 мм2 или более 4 мм2 - возможна потеря герметичности
• Не рекомендуется применять с кабелями диаметром меньше 8 мм или больше 14 мм - уплотнители не обеспечат плотного прилегания
• Максимальный ток 25 А - не следует использовать для нагрузок выше этого значения
• Не является заменой распределительной коробке - служит исключительно для точечного соединения двух кабелей
• Не подходит для частого демонтажа - многократные вставки могут повредить уплотнительные кольца

Примеры использования

• Подключение светодиодных светильников в бассейне или фонтане
• Соединение силовых кабелей в подземных каналах теплотрасс
• Объединение кабелей солнечных панелей в открытых полях
• Герметизация кабелей управления в промышленных цехах с высокой влажностью
• Прокладка кабелей в сельскохозяйственных комплексах - под открытым небом и в сырых помещениях

Практические советы

• Перед монтажом проверьте диаметр и сечение кабеля - они должны попадать в указанные границы (8–14 мм / 0,5–4 мм2)
• Очистите кабели от грязи и влаги перед введением в коннектор - это продлит срок службы уплотнителей
• Не используйте силовые инструменты при вставке кабелей - достаточно легкого давления до щелчка
• При монтаже в землю или воду убедитесь, что коннector установлен вертикально или горизонтально - не допускайте перевёрнутого положения, чтобы избежать скопления воды внутри
• Для длительной эксплуатации в условиях сильного УФ-излучения (например, на крыше) коннектор FFC-23/3Р-IP68 не требует дополнительной защиты благодаря своей УФ-стойкости
• Если нужна модульная система - этот коннектор можно комбинировать с другими элементами серии Fortisflex и КВТ, но только при соблюдении класса защиты IP68
