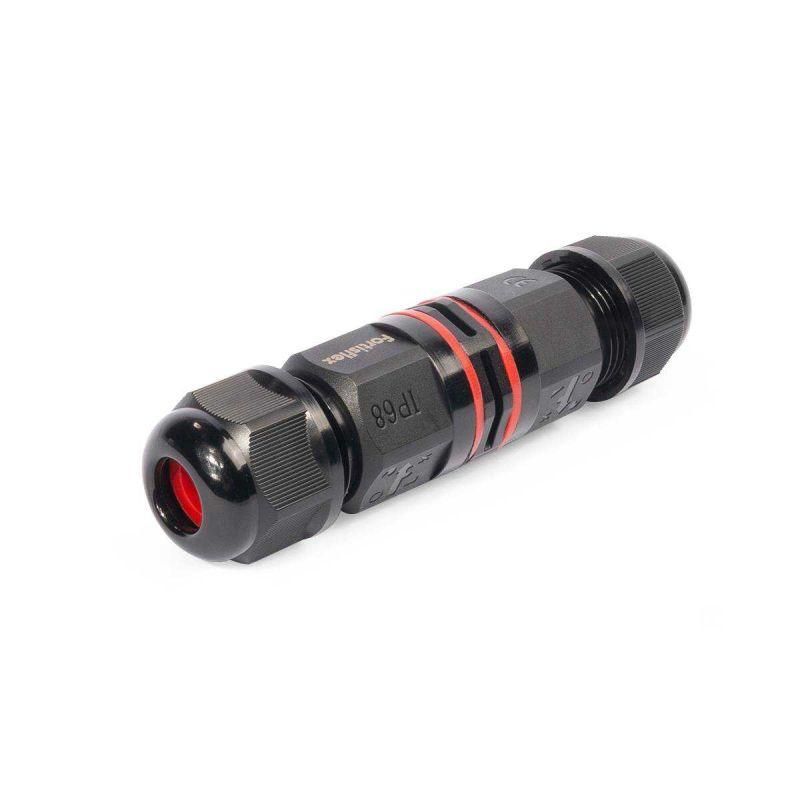

Коннектор кабельный FFC-21/3Р-IP68 |89664 | Fortisflex КВТ

Коннектор кабельный FFC-21/3Р-IP68 от Fortisflex и КВТ предназначен для надёжного, герметичного соединения трёх кабелей с сечением 0,5–4 мм2 в условиях повышенной влажности, пыли и перепадов температур. Этот коннектор применяется там, где важна долговечность и безопасность - в подземных сетях, на открытых площадках и даже под водой.

Назначение и область применения

Коннектор кабельный FFC-21/3Р-IP68 используется для создания герметичных соединений между основным и двумя ответвительными кабелями. Подходит для прокладки в сложных условиях: на улице, в земле, внутри труб, в помещениях с высокой влажностью, а также при постоянном контакте с водой. Часто применяется в системах освещения, автоматизации, сельскохозяйственных и промышленных объектах, где требуется защита от внешних факторов.

Технические характеристики

• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Количество жил: 3 (1 основной + 2 ответвления)
• Тип соединения: резьбовой, с винтовыми зажимами
• Диаметр кабеля: 6–10 мм (для всех трёх кабелей)
• Сечение кабеля: 0,5–4 мм2 (основной, ответвительный и магистральный)
• Номинальное напряжение: 450 В
• Максимальный ток: до 25 А (зависит от сечения провода и качества затяжки)
• Температурный диапазон: от –40 C до +105 C
• Материал корпуса: нейлон 6.6, безгалогенный, самозатухающий (UL 94 V0)
• Материал уплотнителей: силикон
• Цвет: чёрный
• Устойчивость: к УФ-излучению, химическим веществам, механическим нагрузкам

Совместимость и монтаж

Коннектор FFC-21/3Р-IP68 совместим с любыми кабелями, соответствующими указанным параметрам диаметра и сечения. Для монтажа не нужен специализированный инструмент - достаточно обычной отвёртки для затяжки винтовых зажимов. Конструкция позволяет легко вставить кабели через эластичные силиконовые уплотнители, которые плотно обжимают провод без необходимости предварительной подготовки. После ввода кабелей корпус закручивается резьбой, обеспечивая герметичность. Монтаж возможен в любом положении: вертикально, горизонтально, под углом.

Безопасность и стандарты

• Материал корпуса соответствует норме UL 94 V0 - не поддерживает горение и самозатухает
• Не содержит галогенов - при возгорании не выделяет токсичных паров
• Изготовлен в соответствии с требованиями к герметичным соединениям для наружной и подземной прокладки
• Работает в экстремальных температурах, что делает его подходящим для холодных регионов и нагреваемых зон

Преимущества

• Высокая степень защиты IP68 - работает под водой и в пыльных средах
• Широкий диапазон допустимых диаметров кабелей (6–10 мм) - не требует точного подбора
• Силиконовые уплотнители сохраняют эластичность при минусовых температурах
• Нейлон 6.6 устойчив к старению, УФ-излучению и агрессивным средам
• Легкий монтаж без сварки, пайки или специнструмента
• Чёрный цвет снижает риск повреждения от УФ-излучения и маскирует загрязнения

Ограничения применения

• Не предназначена для работы с кабелями меньше 0,5 мм2 или больше 4 мм2 - может нарушить герметичность
• Не рекомендовано использовать с кабелями диаметром менее 6 мм или более 10 мм - уплотнители не обеспечат плотного прилегания
• Максимальный рабочий ток - 25 А; при превышении возможен перегрев и выход из строя
• Не следует применять в местах с постоянным механическим ударным воздействием - корпус прочный, но не бронированный
• Запрещено использование в средах с агрессивными растворителями, кислотами или щелочами - материал не рассчитан на такие условия

Примеры использования

• Подключение фонарей в ландшафтном освещении, установленных в землю
• Соединение кабелей в подземных распределительных коробках
• Герметизация линий управления на сельхозтехнике, работающих в сыром климате
• Объединение трёх кабелей в системах автономного водоснабжения с насосами
• Прокладка в канализационных коллекторах, тоннелях, на судах и в других влажных зонах

Практические советы

• Перед монтажом проверьте диаметр и сечение каждого кабеля - они должны попадать в диапазон 6–10 мм и 0,5–4 мм2
• Не перетягивайте винты - это может повредить жилы или деформировать уплотнители
• Если кабель слишком тонкий (ближе к 6 мм), можно немного подмотать изолентой перед введением - так уплотнитель лучше сработает
• После монтажа проверьте герметичность: попробуйте потянуть за каждый кабель - он не должен свободно двигаться
• Для частого обслуживания выбирайте модели с резьбовым соединением - они проще демонтировать, чем клеевые или запрессовочные аналоги
• Коннектор FFC-21/3Р-IP68 от Fortisflex и КВТ - одинаковый продукт, отличается лишь брендовая маркировка; выбирайте по доступности
