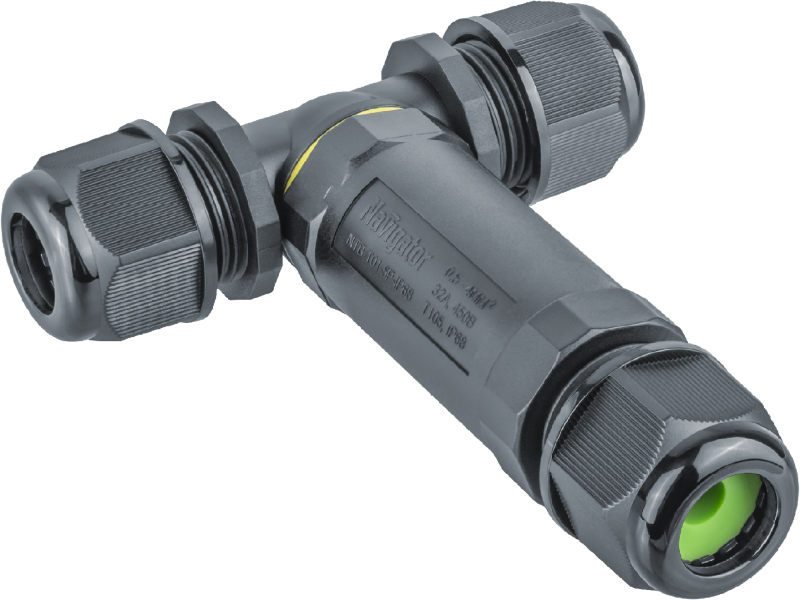

Коннектор кабельный T-образный 82 833 NTB-T01-5P-IP68 5PIN Navigator 82833

Коннектор кабельный T-образный 82 833 NTB-T01-5P-IP68 5-пин от бренда Navigator предназначен для надёжного соединения трёх кабелей с пятью жилами каждый, обеспечивая герметичную изоляцию даже в условиях повышенной влажности и запылённости. Этот T-коннектор подходит для монтажа в промышленных системах управления, наружных установках и зонах с высокими требованиями к защите.

Назначение и область применения

Коннектор 82 833 NTB-T01-5P-IP68 5-пин используется для создания T-ответвлений в кабельных сетях, где необходимо разветвить пять проводников от одного основного кабеля к двум другим. Он применяется там, где важна герметичность: на улице, в цехах с мойкой оборудования, в подземных каналах, на транспорте и в автоматизированных системах. Подходит для питания датчиков, исполнительных механизмов, освещения и других устройств, требующих надёжного электрического контакта в сложных средах.

Технические характеристики

• Тип соединения: резьбовое - позволяет плотно закручивать крышки и исключает случайное расхождение контактов
• Количество проводников: 5 - каждая ветвь T-коннектора принимает до пяти жил
• Максимальное сечение провода: 4 кв.мм - совместим с медными кабелями до этого размера
• Степень защиты: IP68 - полностью герметичен, выдерживает длительное погружение в воду и полную защиту от пыли
• Материал корпуса: пластик без галогенов - экологически безопасен, не выделяет токсичных веществ при нагреве
• Цвет: чёрный - устойчив к УФ-излучению, маскирует загрязнения
• Количество входов: три - один главный и два ответвления
• Способ монтажа: поверхностный или скрытый - можно крепить на стену, в нишу или на DIN-рейку через дополнительные крепления

Совместимость и монтаж

Коннектор 82 833 NTB-T01-5P-IP68 5-пин совместим с любыми кабелями с медными жилами до 4 кв.мм, включая NYM, VVG, PVS и аналоги. Для монтажа требуется предварительно зачистить жилы и вставить их в соответствующие зажимы внутри корпуса. После фиксации проводов затягиваются резьбовые крышки - они обеспечивают не только механическую фиксацию, но и герметизацию. Монтаж возможен как на поверхности, так и в штробах; при скрытом способе важно предусмотреть доступ для обслуживания. Корпус не требует дополнительной изоляции - он сам является полноценным защитным элементом.

Безопасность и стандарты

Коннектор 82 833 NTB-T01-5P-IP68 5-пин изготовлен из материалов, соответствующих нормам RoHS и REACH. Отсутствие галогенов снижает риск образования ядовитых газов при перегреве или возгорании. Конструкция прошла тестирование на герметичность согласно стандарту IEC 60529, что подтверждает заявленную степень защиты IP68. Применение в электроустановках допускается в соответствии с ПУЭ и ГОСТ Р 50571.

Преимущества

• Высокая степень защиты IP68 - единственный вариант для постоянного воздействия воды и пыли
• Резьбовая система - гарантирует долговечность соединения без потери герметичности
• Пластик без галогенов - безопасен для людей и окружающей среды
• Гибкий монтаж - подходит как для открытой, так и для скрытой прокладки
• Одинаковый дизайн всех трёх входов - упрощает сборку и минимизирует ошибки при подключении

Ограничения применения

Коннектор 82 833 NTB-T01-5P-IP68 5-пин не предназначен для работы с алюминиевыми проводниками - контактная группа рассчитана только на медь. Также нельзя использовать его в местах с постоянным механическим ударным воздействием - например, рядом с движущимися частями машин. Температурный диапазон не указан в данных, поэтому рекомендуется избегать эксплуатации ниже –40C и выше +85C без проверки условий конкретного проекта. Не следует применять в качестве замены распределительной коробки в бытовых сетях 220 В - он создан для промышленных систем.

Примеры использования

• Подключение трёх датчиков уровня жидкости к одному контроллеру в водоочистном сооружении
• Разветвление сигнальных кабелей на конвейере с несколькими точками контроля
• Обеспечение питания LED-освещения в тоннеле с трёх сторон от одной линии
• Создание автономной сети датчиков температуры на холодильной установке

Практические советы

• Перед монтажом обязательно проверьте сечение кабелей - превышение 4 кв.мм приведёт к плохому контакту и перегреву
• Используйте кабельные вводы с подходящим диаметром - они должны плотно прилегать к внешней оболочке кабеля
• Затягивайте резьбовые крышки равномерно, чтобы не деформировать корпус - особенно важно при использовании в условиях вибраций
• При скрытом монтаже оставьте свободный участок кабеля перед коннектором - это позволит легко заменить его при необходимости
• Не забудьте отметить все ветви при подключении - цветовая маркировка жил не всегда сохраняется после ввода в корпус
