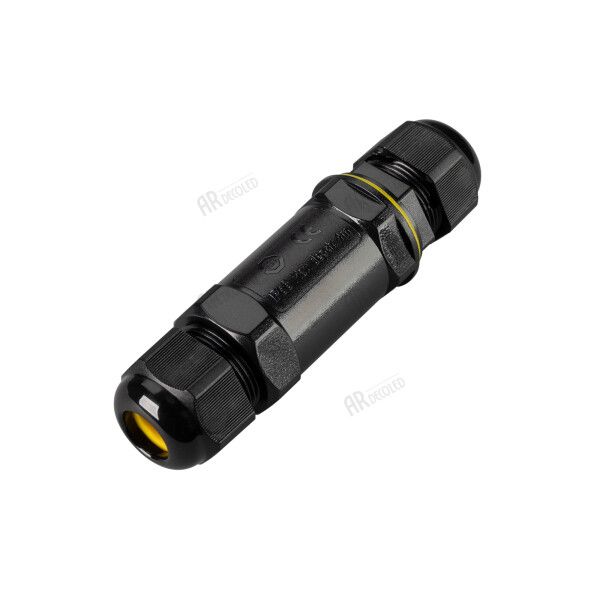

Коннектор ответвительный NEO-GERM-5pin-WTW 5 pin IP68 Arlight 030759

Коннектор NEO-GERM-5pin-WTW (4-8mm) IP68 от Arlight - пятиконтактный резьбовой соединитель для надёжного подключения кабелей без пайки. Применяется в условиях повышенной запылённости и влаги, например на промышленном оборудовании, освещении на улице или в системах автоматизации.

Назначение и область применения

Коннектор NEO-GERM-5pin-WTW (4-8mm) IP68 предназначен для быстрого и герметичного соединения пяти жил кабеля. Он используется там, где важна надёжность контакта и защита от внешних воздействий - в частности, на производстве, в системах управления, на фасадах зданий, в светильниках, насосах и других устройствах, работающих в сложных условиях.

Технические характеристики

• Количество контактов: 5
• Диаметр кабеля: 4–8 мм
• Сечение провода: 0,5–4 мм2
• Номинальное напряжение: 450 В
• Номинальный ток: 24 А
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Рабочая температура: от –20 C до +80 C
• Материал корпуса: прочный термостойкий пластик
• Цвет: чёрный
• Тип соединения: резьбовая система - затяжка гайкой без пайки
• Тип изделия: аксессуар для сборки кабельных соединений

Совместимость и монтаж

Коннектор NEO-GERM-5pin-WTW (4-8mm) IP68 совместим с кабелями, соответствующими указанным параметрам диаметра и сечения. Для монтажа:

• Зачистите концы проводов на 8–10 мм;
• Вставьте каждый провод в свою клемму внутри коннектора;
• Затяните контактные зажимы отверткой (не перетягивайте!);
• Установите кабель в уплотнительную втулку, чтобы обеспечить герметичность;
• Навинтите крышку до упора - она создаёт давление на уплотнители и защищает внутреннюю часть от влаги.

Не используйте инструменты с острыми краями - можно повредить изоляцию или уплотнители. После установки проверьте плотность соединения: попробуйте потянуть кабель - он не должен выскальзывать.

Безопасность и стандарты

Коннектор NEO-GERM-5pin-WTW (4-8mm) IP68 соответствует требованиям к герметичным соединениям для электрооборудования. Выдерживает рабочее напряжение до 450 В и ток до 24 А, что позволяет применять его в цепях переменного и постоянного тока. Материал корпуса - самозагасающий пластик, не поддерживающий горение.

Преимущества

• Герметичность IP68 - работает даже при частичном погружении в воду
• Отсутствие необходимости в пайке - экономия времени при монтаже
• Устойчивость к перепадам температур - подходит для холодных и жарких помещений
• Простая и надёжная резьбовая фиксация - не требует специальных инструментов
• Чёрный цвет корпуса снижает влияние УФ-излучения - долговечен на улице

Ограничения применения

• Не предназначена для кабелей с диаметром менее 4 мм или более 8 мм - возможна утечка или плохой контакт
• Не рекомендуется использовать в средах с агрессивными химическими веществами - материал пластиковый
• Не подходит для высокочастотных сигналов или передачи данных - только силовые цепи
• Не следует применять в местах с постоянной механической нагрузкой или вибрацией без дополнительной фиксации

Примеры использования

• Подключение светодиодных модулей на фасадах зданий
• Соединение кабелей в дождевых и влажных помещениях (цеха, теплицы, парковки)
• Обвязка оборудования на конвейерах, где требуется частый демонтаж
• Системы аварийного освещения, установленные вне помещений
• Электрооборудование в пищевой промышленности, где нужна регулярная мойка

Практические советы

• Перед монтажом проверьте соответствие сечения провода и диаметра кабеля - не все 4 мм кабели имеют одинаковое сечение
• Используйте кабель с одножильной медной жилой - многожильный может деформироваться при затяжке
• Если кабель слишком толстый, не пытайтесь «вдавить» его - выберите другой коннектор
• После установки протестируйте соединение мегаомметром - удостоверьтесь, что нет пробоя изоляции
• Храните коннекторы в сухом месте - даже с IP68 они не рассчитаны на долгую эксплуатацию в замоченных условиях без нагрузки
• Артикул 030759 - сохраняйте его при заказе запасных элементов; комплекты с таким же номером всегда будут совместимы
