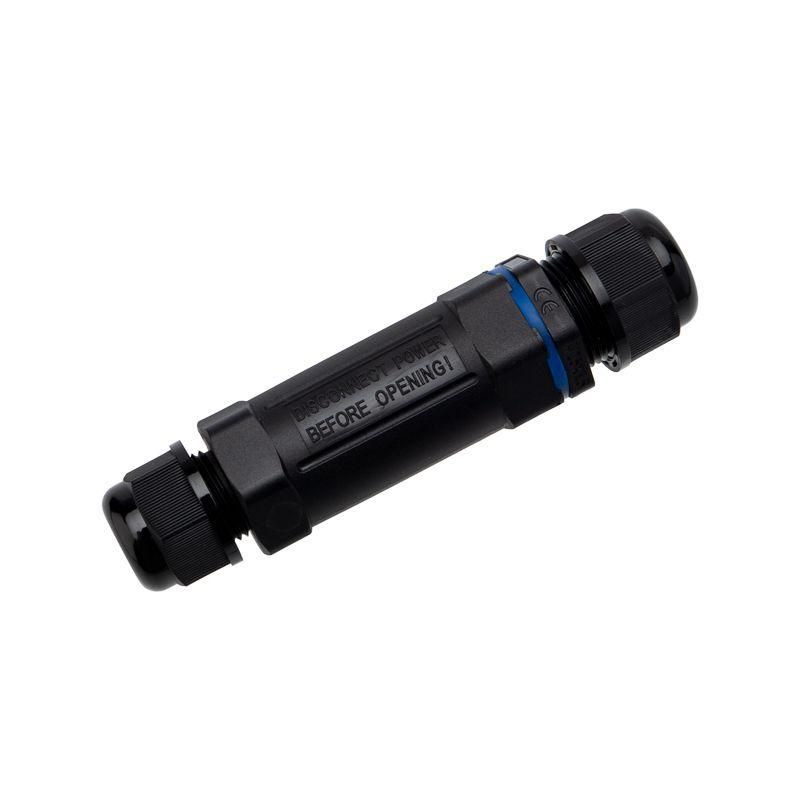

Кабельный коннектор I-образный (5PIN) IP68 | 07-5963 REXANT MEET

Кабельный коннектор I-образный (5PIN) IP68 от Rexant (арт. 07-5963) предназначен для герметичного соединения пятижильных кабелей в условиях повышенной влажности, подземной прокладки или постоянного контакта с водой. Его компактная форма и высокая степень защиты делают его надёжным решением для сложных условий эксплуатации.

Назначение и область применения

Кабельный коннектор I-образный (5PIN) IP68 используется там, где важно сохранить целостность электрической цепи при воздействии воды, пыли, перепадах температур или механических нагрузках. Он позволяет безопасно соединять основной кабель с ответвлениями, не нарушая герметичность.

• Уличное освещение: фонари, подсветка дорожек, световые элементы в садах и возле водоёмов
• Подключение камер наблюдения, домофонов, автоматических ворот
• Электропроводка в помещениях с высокой влажностью: банях, саунах, бассейнах, открытых гаражах
• Сельхозтехника, трелёвочные машины, мобильные устройства на открытом воздухе
• Автоматизированные системы полива, насосы, контроллеры в условиях улицы или под землёй

Технические характеристики

• Количество жил: 5 - позволяет передавать несколько сигналов или питание + управление через один коннектор
• Степень защиты: IP68 - полностью защищён от пыли и способен работать под водой длительное время (даже при погружении)
• Номинальное сечение магистрального кабеля: 2.5 кв.мм - оптимально для силовых линий до 16 А
• Номинальное сечение ответвительного кабеля: 0.5–2.5 кв.мм - совместим с большинством контрольных и сигнальных проводов
• Диапазон внешних диаметров кабеля: 1.5 мм - требует точного подбора изоляции; слишком толстый кабель не войдёт
• Материал корпуса: пластик - устойчив к УФ-излучению, химически инертен, не корродирует
• Тип резьбы: метрическая - совместим с стандартными металлическими и пластиковыми муфтами
• Цвет: чёрный - маскирует загрязнения, снижает нагрев на солнце

Совместимость и монтаж

Коннектор I-образный (5PIN) IP68 от Rexant (арт. 07-5963) рассчитан на использование с кабелями, соответствующими указанным сечениям и диаметрам. Для правильного монтажа:

• Зачистите жилы кабеля на 8–10 мм, используйте клеммы или наконечники, чтобы избежать ослабления контактов
• Не превышайте максимальный внешний диаметр кабеля - 1.5 мм - иначе уплотнитель не обеспечит герметичность
• Затягивайте резьбовой элемент равномерно, без перекосов, чтобы не повредить внутренние уплотнения
• Избегайте резких изгибов кабеля рядом с коннектором - радиус изгиба должен быть не менее 4× диаметра кабеля
• Рекомендуется использовать термоусадку или дополнительный герметик на входе кабеля в коннектор при работе в экстремальных условиях

Безопасность и стандарты

Кабельный коннектор I-образный (5PIN) IP68 соответствует требованиям международного стандарта IP68, что гарантирует полную защиту от пыли и долговременное погружение в воду. Материал корпуса не содержит свинца и других запрещённых веществ, соответствует RoHS. Коннектор не предназначен для работы при напряжении выше 500 В переменного тока - соблюдайте классификацию электрооборудования.

Преимущества

• Высокая герметичность - можно использовать под водой, в сыром грунте, в парниковых системах
• Компактный I-образный дизайн - удобен для установки в ограниченном пространстве
• Устойчивость к агрессивной среде - не выгорает на солнце, не разрушается от влаги
• Один коннектор заменяет два отдельных соединения - экономит место и время монтажа
• Простая сборка - не требует пайки, сварки или специнструментов

Ограничения применения

• Не предназначена для кабелей с внешним диаметром более 1.5 мм - возможна утечка
• Не рекомендуется для кабелей с жесткой бронёй или металлической оплёткой - не обеспечивает плотного прилегания
• Не следует применять в местах с частыми ударными нагрузками - пластиковый корпус не выдерживает механических повреждений
• Не подходит для высокочастотных или RF-систем - не имеет экранирования
• Не работает при температурах ниже -40C и выше +85C - проверьте условия эксплуатации

Примеры использования

• Подключение 5-жильного кабеля от контроллера полива к четырём клапанам и датчику влажности почвы
• Соединение питания и видео-сигнала от камеры наблюдения с главным кабелем, проложенным под землёй
• Объединение проводов от LED-подсветки бассейна и насоса в одном месте, предотвращая попадание воды в распределительную коробку
• Монтаж автономной системы освещения в теплице с датчиками температуры и влажности

Практические советы

• Перед монтажом протестируйте целостность кабеля мультиметром - исправный контакт важнее герметизации
• Если кабель чуть тоньше 1.5 мм, используйте термоусадку вокруг него внутри коннектора - это повысит уплотнение
• При прокладке в грунте закрывайте коннектор песком или мягкой засыпкой - так он меньше подвержен давлению
• Для многократного подключения/отключения лучше выбирать коннекторы с винтовыми зажимами - этот тип одноразового монтажа
• Храните коннекторы в сухом месте - даже при IP68 влага может остаться в резьбе и вызвать коррозию металлических деталей
