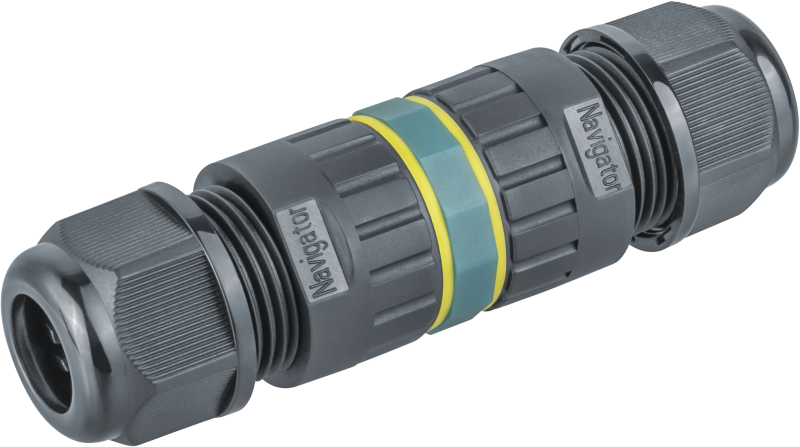

Коннектор кабельный I-образ. 82 835 NTB-I03-5P-IP68 5PIN Navigator 82835

Коннектор кабельный I-образный 82 835 NTB-I03-5P-IP68 5PIN от бренда Navigator предназначен для надёжного соединения кабелей в условиях повышенной запылённости и влажности. Благодаря защите IP68 и компактной I-образной форме он подходит для установки в труднодоступных местах на промышленном оборудовании.

Назначение и область применения

Коннектор 82 835 NTB-I03-5P-IP68 5PIN используется для создания герметичных соединений между кабелями и устройствами, где важна устойчивость к внешним воздействиям. Подходит для монтажа на станках, конвейерах, системах автоматизации, насосных станциях и других объектах, работающих в агрессивной среде. I-образная форма позволяет удобно выводить кабель под углом, экономя место в корпусах и распределительных щитах.

Технические характеристики

• Количество контактов: 5 - обеспечивает передачу сигналов или питания по пяти жилам одновременно;
• Степень защиты: IP68 - полностью герметичен, выдерживает длительное погружение в воду и исключает попадание пыли;
• Максимальное сечение проводника: 2,5 кв.мм - подходит для токов до 16–20 А в зависимости от материала жилы и условий эксплуатации;
• Тип ввода: уплотнительная гайка - фиксирует кабель механически и создаёт герметичный контакт без необходимости сварки или пайки;
• Материал корпуса: пластик - легкий, устойчивый к химическим веществам и перепадам температур;
• Цвет: черный - снижает влияние УФ-излучения, маскирует загрязнения;
• Содержание галогенов: отсутствует - безопасен при возгорании, соответствует экологическим нормам;
• Серия: NTB-I - часть линейки герметичных коннекторов Navigator, проверенных в промышленных условиях.

Совместимость и монтаж

Коннектор 82 835 NTB-I03-5P-IP68 5PIN совместим с кабелями с наружным диаметром, подходящим под уплотнительную гайку (обычно 4–9 мм). Для правильного монтажа:

• Зачистите жилы кабеля до 10–12 мм, чтобы они свободно проходили через контакты;
• Не используйте провода сечением более 2,5 кв.мм - это повредит контакты и нарушит герметичность;
• Затягивайте уплотнительную гайку равномерно, не допуская перекоса - иначе возможна деформация уплотнителя;
• Перед сборкой проверьте соответствие номеров контактов на коннекторе и кабеле - особенно важно при многожильных системах управления.

Безопасность и стандарты

Коннектор 82 835 NTB-I03-5P-IP68 5PIN изготовлен из галоген-free материалов, что снижает риск образования токсичных газов при нагреве. Соответствует требованиям к безопасности в промышленной электронике, хотя сертификация по ГОСТ/IEC не указана в данных - рекомендуется проверять документацию завода-изготовителя для проектов с обязательными сертификатами.

Преимущества

• Высокая степень защиты IP68 делает его одним из самых надёжных решений для влажных и пыльных зон;
• I-образная форма упрощает прокладку кабеля в ограниченном пространстве, не требуя дополнительных переходников;
• Герметизация достигается без клея или термической обработки - монтаж быстрый и не требует специальных инструментов;
• Пластиковый корпус не ржавеет, не корродирует и сохраняет прочность при температурах от –25C до +80C.

Ограничения применения

• Не предназначена для постоянного погружения под давлением выше атмосферного - например, в глубоких водоёмах или подводных системах;
• Работает только с кабелями до 2,5 кв.мм - нельзя использовать для силовых линий с большим током (например, 25 А+);
• Не подходит для частых механических нагрузок на кабель - при вибрациях требуется дополнительная фиксация;
• Не имеет встроенной защиты от перегрузки или КЗ - необходимо применять внешнюю коммутационную аппаратуру.

Примеры использования

• Подключение датчиков уровня жидкости на канализационных насосных станциях;
• Соединение кабелей управления на конвейерных лентах в пищевой промышленности;
• Монтаж световых индикаторов и кнопок на станках с ЧПУ в цехах с мойкой оборудования;
• Интеграция в системы автоматического полива - там, где кабели постоянно находятся во влажной среде.

Практические советы

• Выбирая коннектор 82 835 NTB-I03-5P-IP68 5PIN, всегда проверяйте внутренний диаметр уплотнительной гайки - он должен плотно прилегать к оболочке кабеля, но не сдавливать её;
• Для долгой службы рекомендуется периодически осматривать уплотнители на предмет трещин - замена доступна отдельно;
• Если нужна большая гибкость в расположении кабелей - рассмотрите аналоги с другим углом выхода (например, L-образные);
• Артикул 82835 - это основной идентификатор в каталогах Navigator; при заказе используйте именно его, а не название - так точнее.
