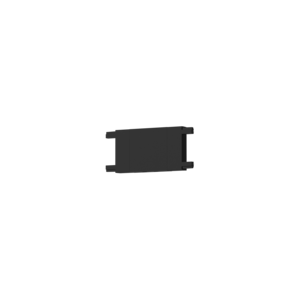

Коннектор прямой горизонтальный для накладного и встраиваемого монтажа магнитной системы Galakti 46x26x6 мм черный | V4-R7-09.RG23.TRK-0007 VART VARTA

Коннектор прямой горизонтальный для накладного и встраиваемого монтажа для магнитной системы Galakti 46x26x6 мм черный от VARTON - это компактный элемент для надёжного электрического соединения шинопроводов в магнитной системе Galakti. Подходит для создания гибких световых линий в помещениях с накладным или встроенным монтажом.

Назначение и область применения

Коннектор прямой горизонтальный для накладного и встраиваемого монтажа для магнитной системы Galakti 46x26x6 мм черный используется исключительно для соединения двух участков шины в магнитной системе Galakti. Он обеспечивает передачу тока между модулями освещения без необходимости разрывать цепь. Применяется в системах точечного, линейного и модульного освещения - например, в торговых залах, офисах, выставочных пространствах и на производстве, где требуется быстрый монтаж и перенастройка световой схемы.

Технические характеристики

• Количество полюсов: 1 - предназначен для однополюсного подключения фазного провода;
• Рабочее напряжение: 48 В - совместим с низковольтными системами до 48 В постоянного или переменного тока;
• Максимальная мощность: 200 Вт - допустимая нагрузка на один коннектор; превышение может вызвать перегрев;
• Габариты: 56×46×6 мм - ширина 56 мм соответствует шагу шины, высота 46 мм, глубина всего 6 мм для минимального выступа;
• Материал корпуса: алюминий - обеспечивает теплоотвод и механическую прочность;
• Цвет: чёрный, матовая поверхность - маскирует следы эксплуатации, не бликуют;
• Класс защиты: III - работает в безопасном сверхнизковольтном режиме (SELV), не требует заземления;
• Совместимость с шиной: да - точно адаптирован под шинопроводы серии Galakti;
• Тип изделия: аксессуар для светильника - не является источником света, служит для электросвязи.

Совместимость и монтаж

Коннектор прямой горизонтальный для накладного и встраиваемого монтажа для магнитной системы Galakti 46x26x6 мм черный совместим только с шинопроводами магнитной системы Galakti. Монтаж выполняется вручную: достаточно приложить коннектор к торцу шины - он автоматически защёлкивается благодаря магнитному удержанию. Для накладного монтажа крепится прямо к потолку/стене через отверстия в корпусе. Для встраиваемого - врезается в нишу так, чтобы верхняя плоскость была flush с поверхностью. Никаких инструментов или болтов не требуется.

Безопасность и стандарты

Изделие соответствует классу защиты III - работает в безопасном сверхнизковольтном контуре (SELV), что исключает риск поражения электрическим током даже при повреждении изоляции. Не содержит опасных напряжений выше 48 В. Соответствует требованиям к низковольтному оборудованию согласно ГОСТ IEC 61347-2-13. Не имеет IP-классификации - не предназначено для работы во влажных средах или на улице.

Преимущества

• Быстрый монтаж без инструментов - защёлкивание происходит одним движением;
• Минимальная толщина (6 мм) - позволяет использовать в тонких потолках и нишах;
• Алюминиевый корпус - рассеивает тепло от контактов, продлевает срок службы;
• Матовый чёрный цвет - эстетично сочетается с большинством светильников и поверхностей;
• Поддержка шинопровода - сохраняет целостность цепи при перемещении или изменении схемы освещения.

Ограничения применения

• Не применяется в сетях выше 48 В - использование на 220 В приведёт к выходу из строя и возгоранию;
• Не предназначен для открытых помещений или мест с повышенной влажностью - отсутствует защита от воды и пыли;
• Не совместим с другими системами (например, LEDVANCE, Tridonic, Feron) - только с Galakti;
• Мощность не более 200 Вт - нельзя подключать несколько мощных светильников подряд без расчёта суммарной нагрузки;
• Не регулируемый - не поддерживает dimming или управление яркостью.

Примеры использования

• Соединение двух секций линейного светильника в торговом зале при изменении расположения витрин;
• Переход между вертикальной и горизонтальной шиной в выставочном пространстве;
• Добавление нового светильника в существующую цепь без демонтажа всей системы;
• Установка в потолке с подвесной конструкцией, где доступ ограничен и нужна минимизация профиля.

Практические советы

• Проверьте, что шина полностью введена в коннектор - слышен характерный щелчок при защёлкивании;
• Не используйте коннектор для замены основного питания - он лишь соединяет уже запитанные участки;
• При встраиваемом монтаже убедитесь, что ниша глубже 6 мм и шире 56 мм - иначе коннector будет выпирать;
• Суммарная мощность всех светильников на одном участке шины не должна превышать 200 Вт на каждый коннектор;
• Для длинных линий рекомендуется размещать коннекторы не чаще чем каждые 2–3 метра, чтобы избежать просадки напряжения.
