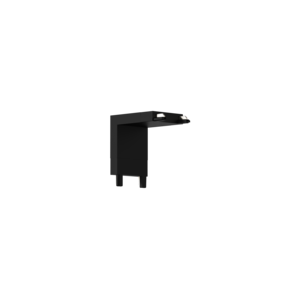

Коннектор угловой вертикальный для накладного и встраиваемого монтажа магнитной системы Galakti 26x26x26мм черн. VARTON V4-R7-09.RG23.TRK-0006 VARTA

Коннектор угловой вертикальный для накладного и встраиваемого монтажа для магнитной системы Galakti 26x26x26 мм черный от VARTON - компактный элемент для надёжного соединения шинопровода в системах освещения с магнитным креплением. Подходит для настенного монтажа в помещениях с низкими требованиями к защите от воды и пыли.

Назначение и область применения

Этот коннектор используется для создания изгибов в магнитной шинопроводной системе Galakti - позволяет изменить направление тока на 90° между горизонтальными участками. Он обеспечивает электрический контакт между секциями шины, сохраняя возможность быстрого подключения и отключения светильников через магнитное крепление. Применяется в системах точечного, линейного и декоративного освещения, где требуется гибкая трассировка проводки без жестких кабельных каналов.

Технические характеристики

• Номинальное напряжение: 48 В - подходит для низковольтных систем освещения (например, LED-светильники с драйверами до 48 В)
• Максимальная мощность: 200 Вт - допустимая нагрузка на один коннектор; не рекомендуется перегружать цепь выше этого значения
• Количество полюсов: 1 - передаёт только фазу/положительный потенциал; ноль и заземление должны проходить по основной шине
• Глубина монтажа: 6 мм - минимальная глубина выреза в стене при встраиваемом способе установки
• Материал корпуса: алюминий - легкий, прочный, хорошо рассеивает тепло
• Цвет: чёрный, матовая поверхность - маскирует следы эксплуатации, не бликует
• Класс защиты: III - работает исключительно в безопасных низковольтных цепях, не требует дополнительного заземления
• Совместимость с шиной: да - совпадает с геометрией и контактом шинопровода Galakti

Совместимость и монтаж

Коннector угловой вертикальный для накладного и встраиваемого монтажа для магнитной системы Galakti 26x26x26 мм черный совместим только с шинопроводами серии Galakti от VARTON. Устанавливается встык с прямыми участками шины - магнитное соединение происходит автоматически при плотном прилегании. Для накладного монтажа достаточно закрепить на стене саморезами через отверстия в корпусе. При встраиваемом варианте делают нишу глубиной не менее 6 мм, чтобы корпус утопил полностью в стене. Монтаж возможен только после предварительной прокладки шины - коннектор нельзя использовать как самостоятельный источник питания.

Безопасность и стандарты

Изделие соответствует классу защиты III, что означает работу в безопасных маломощных цепях (SELV - сверхнизкое напряжение). Напряжение 48 В и мощность 200 Вт находятся в рамках норм для внутреннего освещения. Коннектор не предназначен для работы в условиях повышенной влажности, открытых площадках или местах с риском механических повреждений. Отсутствие IP-рейтинга указывает на то, что он не защищён от попадания воды и пыли - применяется только внутри помещений.

Преимущества

• Угловая форма позволяет легко менять направление трассировки без дополнительных переходников
• Алюминиевый корпус эффективно отводит тепло от контактов, снижая риск перегрева
• Матовое покрытие не выгорает на солнце и не теряет цвет при длительной эксплуатации
• Поддерживает магнитную систему - светильники можно легко перемещать, заменять или добавлять без инструментов
• Минимальная глубина монтажа (6 мм) позволяет использовать в тонких перегородках и натяжных потолках

Ограничения применения

• Не подходит для высоковольтных сетей (выше 48 В) - использование с 220 В приведёт к выходу из строя
• Не имеет защиты от влаги - запрещено применять в ванных комнатах, на кухне без защиты, в подвале с сыростью
• Работает только с шиной Galakti - несовместим с другими системами (например, Lutron, Tridonic, Sylvania)
• Ограниченная мощность (200 Вт) - не годится для мощных прожекторов или ленточных светильников суммарной мощностью более 200 Вт
• Не является герметичным - не следует использовать там, где есть риск попадания пыли, опилок, металлической стружки

Примеры использования

• Освещение торгового зала: шина идёт вдоль потолка, затем поворачивает вниз к витринам - здесь нужен угловой коннектор
• Выставочные залы: система освещения меняет направление вокруг экспонатов, коннекторы позволяют делать плавные изгибы
• Офисные перегородки: светильники крепятся к шине, которая проходит за фальшстеной и поворачивает на 90° к рабочим столам
• Декоративная подсветка в интерьере: линии света формируют геометрические формы - угловые соединения необходимы для углов и поворотов

Практические советы

• Перед монтажом проверьте, что шина Galakti имеет ту же ширину (26 мм) и тип контакта - даже небольшие отличия в геометрии помешают соединению
• При встраиваемом монтаже используйте шаблон для выреза - глубина 6 мм должна быть точно соблюдена, иначе коннектор будет торчать
• Не затягивайте крепёж слишком сильно - алюминий мягкий, можно деформировать корпус
• Если планируете много угловых соединений - учтите, что каждый из них создаёт небольшое сопротивление; для длинных цепей (>5 м) лучше сделать несколько параллельных ответвлений
• Запрещено использовать этот коннектор как переходник между разными сериями - даже если они кажутся одинаковыми, контакты могут не совпасть
