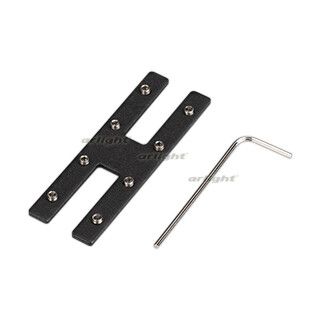

Коннектор прямой MAG-CON-25-UP (BK) (arlight, Металл) | 033248 Arlight

Коннектор прямой MAG-CON-25-UP (BK) от Arlight - элемент для надёжного электрического соединения треков MAG-TRACK-25 при подвесном, накладном или встраиваемом монтаже. Артикул 033248 обеспечивает передачу тока на 24 В между соседними участками трековой системы.

Назначение и область применения

Коннектор прямой MAG-CON-25-UP (BK) предназначен исключительно для физического и электрического соединения двух треков MAG-TRACK-25 в одну линию. Он не является источником питания и не заменяет кабельные соединения. Применяется в системах освещения с подвесными, накладными или встроенными треками - например, в торговых залах, выставочных помещениях, офисах и мастерских.

Технические характеристики

• Тип изделия: Соединитель
• Номинальное напряжение: 24 В
• Материал корпуса: Сталь
• Цвет: Чёрный
• Количество групп/фаз: 1
• Габариты: 60×20×1,7 мм

Работает только с треками MAG-TRACK-25. Напряжение 24 В указывает на совместимость с низковольтными светильниками и преобразователями. Стальной корпус обеспечивает механическую прочность, но не защищён от коррозии - не рекомендован для влажной среды без дополнительной защиты.

Совместимость и монтаж

Коннектор прямой MAG-CON-25-UP (BK) устанавливается между двумя треками MAG-TRACK-25. Для фиксации требуется комплект аксессуаров - крепёж, зажимы и контактные элементы - которые приобретаются отдельно. Установка выполняется после окончательного расположения треков. Коннектор вставляется внутрь трека и фиксируется с помощью специальных зажимов, обеспечивающих плотный контакт. Не используйте силовые инструменты - перегрузка может повредить контакты.

Преимущества

• Изготовлен из стали - высокая жесткость и долговечность при нагрузках
• Чёрный цвет маскирует швы в темных интерьерах
• Универсальная форма подходит для всех типов монтажа треков
• Точная геометрия (60 мм длина) гарантирует совпадение с треком MAG-TRACK-25

Ограничения применения

• Не работает с другими сериями треков - даже близкими по размеру
• Не предназначена для открытых улиц или помещений с повышенной влажностью
• Не содержит собственной защиты - требует установки с аксессуарами
• Поддерживает только постоянный ток до 24 В; несовместим с сетью 220 В

Примеры использования

• Соединение двух секций трекового освещения в длинной выставочной зоне
• Формирование прямой линии освещения вдоль потолка в торговом центре
• Объединение участков трека в модульной системе освещения на производстве

Практические советы

• Перед монтажом проверьте, что все треки MAG-TRACK-25 имеют одинаковый тип крепления и направление контактов
• Используйте только оригинальные аксессуары Arlight - сторонние детали могут нарушить контакт
• После сборки протестируйте соединение мультиметром - отсутствие напряжения на выходе говорит о плохом контакте
• Не допускайте перекоса коннектора - он должен входить свободно, без усилия
• При использовании в местах с вибрациями (например, на станках) дополнительно закрепите треки антивибрационными хомутами
