Коннектор прямой MAG-CON-45-SIDE (BK) (Arlight, Металл) - 027036

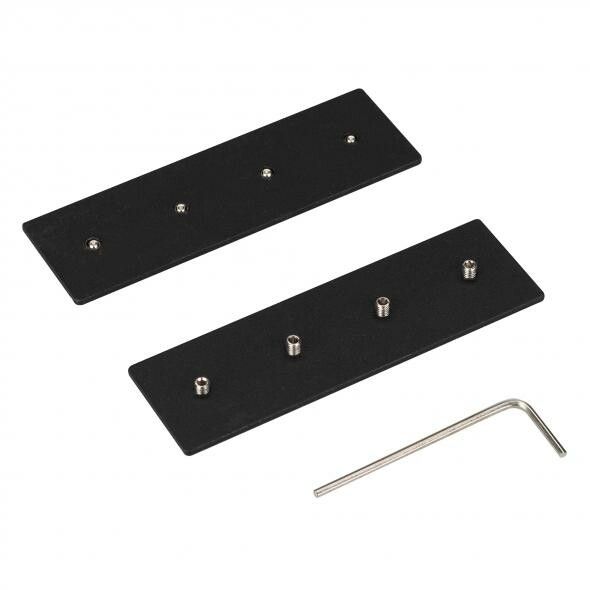

Коннектор прямой MAG-CON-45-SIDE (BK) металл от Arlight - элемент системы освещения MAG-TRACK-45, предназначенный для надёжного электрического и механического соединения двух направляющих треков в одну линию. Комплект из двух коннекторов и ключа обеспечивает быстрый монтаж в подвесных, накладных и встроенных системах.

Назначение и область применения

Коннектор прямой MAG-CON-45-SIDE (BK) металл используется исключительно для соединения треков MAG-TRACK-45 в прямую линию. Он передаёт электроэнергию между соседними участками трека, сохраняя целостность цепи питания светильников. Применяется в коммерческом и промышленном освещении: торговые залы, склады, мастерские, выставочные площади. Работает совместно с вертикальным коннектором MAG-CON-45-UP (027021) для создания сложных конфигураций.

Технические характеристики

• Тип изделия: соединитель
• Номинальное напряжение: 24 В
• Материал корпуса: сталь, окрашенная в чёрный цвет
• Количество фаз: 1
• Размеры: 80×24,5×1,5 мм
• Цвет: чёрный
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Коннектор прямой MAG-CON-45-SIDE (BK) металл совместим только с треками MAG-TRACK-45. Устанавливается на торцевые поверхности двух смежных треков - один коннector соединяет два участка. Для фиксации требуется шестигранный ключ, который уже входит в комплект. Каждый комплект содержит два коннектора - для соединения одной пары треков. Подключение выполняется до установки светильников. Не используйте с другими сериями треков - несовместимость по габаритам и контактной части.

Безопасность и стандарты

Изделие рассчитано на работу при напряжении 24 В, что соответствует требованиям безопасности для низковольтных систем. Нет указаний на соответствие конкретным ГОСТ или IEC - применение допускается в рамках внутренних норм производителя Arlight. Эксплуатация возможна только в помещениях с контролируемой средой - не предназначен для улицы или сырых помещений.

Преимущества

• Высокая прочность благодаря стальному корпусу - выдерживает механические нагрузки при монтаже и эксплуатации
• Чёрное покрытие маскирует следы эксплуатации и хорошо сочетается с большинством дизайнов
• Удобство сборки: ключ в комплекте, не требует дополнительных инструментов
• Два коннектора в одном комплекте - экономия времени при монтаже длинных линий

Ограничения применения

• Не применяется для поворотов, угловых соединений или T-образных ответвлений - для этого нужны другие типы коннекторов
• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли
• Подходит только для треков MAG-TRACK-45; несовместим с аналогичными продуктами других брендов
• Максимальная мощность определяется токовой нагрузкой трека, а не самим коннектором - соблюдайте рекомендации производителя по количеству светильников

Примеры использования

• Соединение двух 2-метровых треков MAG-TRACK-45 в одну 4-метровую линию над торговым залом
• Формирование прямой цепочки из трёх треков в складском ангаре с равномерным распределением точечных светильников
• Замена повреждённого участка трека - заменяется только часть с коннектором, без демонтажа всей системы

Практические советы

• Перед монтажом проверьте, чтобы торцы треков были чистыми и не деформированными - грязь или изгиб снижают качество контакта
• Используйте шестигранный ключ из комплекта - он точно подобран под болты коннектора; не заменяйте его другим инструментом
• При монтаже в потолок убедитесь, что коннектор не перегибается - он жёсткий и не предназначен для изгибов
• При закупке учтите: один комплект (027036) соединяет две секции трека. Для трёх секций потребуются два комплекта
• Посадочный диаметр крепёжных отверстий не указан - не используйте саморезы больше 3 мм, чтобы не повредить резьбу внутри
