Коннектор прямой MAG-CON-45-SIDE (WH) (Arlight, Металл) - 029491

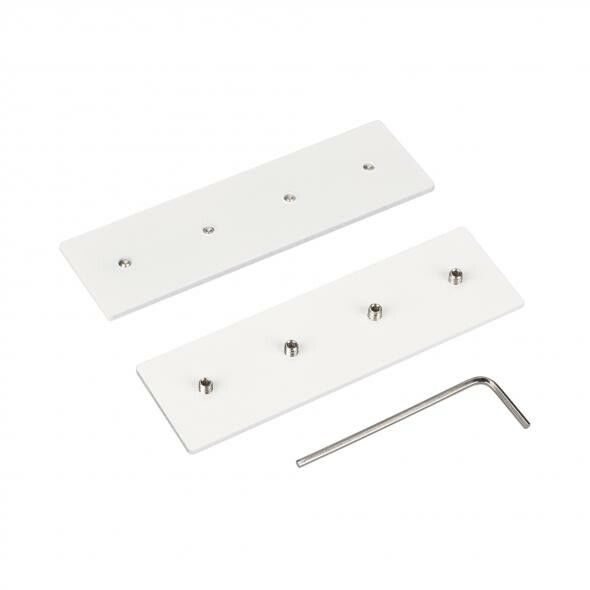

Коннектор прямой MAG-CON-45-SIDE (WH) металл - это элемент системы освещения Arlight, предназначенный для надёжного электрического и механического соединения треков MAG-TRACK-45 в одну линию. Комплект из двух коннекторов и ключа обеспечивает быстрый монтаж в подвесных, накладных и встраиваемых системах.

Назначение и область применения

Коннектор прямой MAG-CON-45-SIDE (WH) металл используется исключительно для соединения двух треков MAG-TRACK-45 в прямую линию. Он передаёт питание между участками трека и фиксирует их в единую жёсткую конструкцию. Применяется в системах точечного освещения на потолках, стенах или подвесных конструкциях - например, в торговых залах, офисах, галереях и мастерских.

Технические характеристики

• Тип изделия: Соединитель
• Номинальное напряжение: 24 В - совместим только с низковольтными системами
• Материал корпуса: Сталь с белым покрытием - устойчив к деформациям, но требует защиты от коррозии во влажной среде
• Размеры: 80×24,5×1,5 мм - компактная форма для плотного расположения треков
• Цвет корпуса: Белый - соответствует стандартному оформлению треков Arlight
• Количество контактов: Одна группа (однофазное подключение)
• Гарантия: 36 месяцев

Совместимость и монтаж

Коннектор прямой MAG-CON-45-SIDE (WH) металл работает только с треками MAG-TRACK-45 и обязательно в паре с коннектором MAG-CON-45-UP (артикул 029490). Без него соединение невозможно - второй элемент обеспечивает вертикальную фиксацию и контакт с источником питания.

Установка выполняется вручную: один коннector вставляется в торец одного трека, второй - в торец другого; затем они стягиваются шестигранником из комплекта. Ключ уже встроен в набор - дополнительные инструменты не нужны.

Безопасность и стандарты

Изделие рассчитано на работу при 24 В постоянного тока - безопасно для персонала и соответствует требованиям низковольтных систем. Напряжение выше 24 В недопустимо - риск повреждения контактов и возгорания. Отсутствие указания IP-класса означает, что коннектор предназначен только для сухих помещений без воздействия воды или пыли.

Преимущества

• Простая установка - всё необходимое есть в комплекте: два коннектора и ключ
• Высокая механическая прочность благодаря стальному корпусу
• Электрический контакт надёжный - минимизация переходных сопротивлений
• Аэстетичный внешний вид - белый цвет не выделяется на фоне треков

Ограничения применения

• Не применяется для угловых или T-образных соединений - только прямые линии
• Не допускается использование вне сухих помещений - материал не имеет защиты от влаги
• Несовместим с другими сериями треков - даже аналогичными по форме
• Подходит только для треков MAG-TRACK-45 - нельзя использовать с более широкими или узкими профилями

Примеры использования

• Подвесной светильник в торговом центре - длинная линия из нескольких треков, соединённых через MAG-CON-45-SIDE (WH) металл
• Освещение рабочего стола в мастерской - два трека встык для равномерного распределения света
• Встраиваемая система в потолке из ГКЛ - скрытое соединение без дополнительных коробок

Практические советы

• Перед сборкой проверьте, чтобы все треки были одной серии - MAG-TRACK-45. Разница в габаритах даже на 0,5 мм нарушит контакт.
• Затягивайте болты ключом из комплекта - переусиливать нельзя, можно повредить внутренние контакты.
• Если требуется удлинение на несколько метров - используйте только этот коннектор и MAG-CON-45-UP. Ни один другой тип соединителя не заменит эту пару.
• Храните запасные коннекторы - при ремонте или модификации системы они часто теряются или повреждаются при демонтаже.
