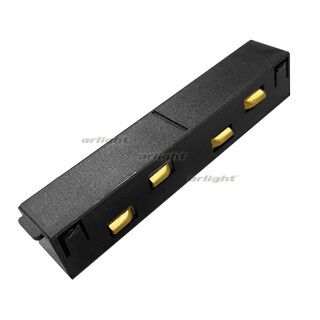

Коннектор прямой MAG-ORIENT-CON-I-POWER (BK) (Arlight, IP20 Пластик, 3 года) | 033637 Arlight

Коннектор прямой MAG-ORIENT-CON-I-POWER (BK) IP20 пластик 3 года от Arlight предназначен для надёжного электрического соединения треков системы MAG-ORIENT. Этот коннектор обеспечивает передачу тока до 15 А при напряжении 48 В, сохраняя целостность цепи без потерь. Артикулы 033637 и 33637 соответствуют одной модели - она используется там, где требуется простое, быстрое и безопасное соединение световых модулей.

Назначение и область применения

Коннектор прямой MAG-ORIENT-CON-I-POWER (BK) IP20 пластик 3 года применяется исключительно для соединения двух соседних треков в системе освещения MAG-ORIENT. Он не заменяет распределительную коробку, выключатель или переходник. Подходит для внутренней установки в помещениях с контролируемой средой - офисах, торговых залах, выставочных пространствах. Не предназначен для уличного использования или мест с высокой влажностью.

Технические характеристики

• Тип: Прямой коннектор для трековой системы
• Номинальное напряжение: 48 В постоянного тока
• Максимальный ток: 15 А
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: Пластик, чёрный цвет
• Габариты: 92 × 17 × 16,5 мм
• Гарантия: 36 месяцев

Совместимость и монтаж

Коннектор прямой MAG-ORIENT-CON-I-POWER (BK) IP20 пластик 3 года совместим только с треками серии MAG-ORIENT. Устанавливается путём вставки в торец одного трека и плотного соединения с другим - без инструментов. Контакты внутри уже предварительно откалиброваны под шины трека. Для правильной работы необходимо соблюдать полярность: входящий и выходящий контакт должны быть согласованы с направлением тока в треке. Нельзя использовать с другими сериями треков, даже если они кажутся аналогичными по форме.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных систем до 50 В переменного и 120 В постоянного тока. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующему пластиковому корпусу. Однако IP20 не гарантирует защиту от влаги - использование в сырых помещениях, на улице или рядом с источниками воды запрещено.

Преимущества

• Устойчивый контакт - минимизация нагрева и искрения при работе на максимальном токе 15 А
• Легкий монтаж - не требует сверления, пайки или специальных инструментов
• Чёрный цвет корпуса - гармонирует с большинством трековых систем MAG-ORIENT
• Долгий срок службы - гарантия 3 года подтверждает надёжность материалов и сборки

Ограничения применения

• Не допускается применение вне помещений - IP20 не защищает от влаги и пыли
• Запрещена работа при напряжении выше 48 В - возможен пробой изоляции
• Нельзя использовать для соединения более чем двух треков подряд - перегрузка контактов
• Не предназначена для подключения нагрузки напрямую - только для связи между треками

Примеры использования

Коннектор прямой MAG-ORIENT-CON-I-POWER (BK) IP20 пластик 3 года применяется в:

• Рetail-пространствах - для удлинения трекового освещения вдоль стен в магазинах
• Офисах - когда нужно соединить два участка трека вокруг колонн или перегородок
• Выставках - для временного формирования длинных линий освещения без демонтажа всей системы

Практические советы

• Перед установкой проверьте, что треки находятся под одним напряжением и имеют одинаковый тип питания
• Не затягивайте коннектор слишком сильно - он не имеет резьбы, достаточно плотного вхождения
• Если после монтажа возникают мерцание или нагрев - немедленно отключите питание и проверьте качество контакта
• При проектировании системы учтите, что каждый коннектор увеличивает общую длину трека на 92 мм - это влияет на расположение точечных светильников
• Храните запасные коннекторы - они легко повреждаются при неправильной сборке, но не ремонтируются
